Forum: Mikrocontroller und Digitale Elektronik pspice tip122 npn Darlington wird nicht richtig angezeigt


Autor: Hans W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich weß nicht wieso, aber wenn ich die olb datei in pspice includiere,
dann scheut das nicht wie ein Transostor aus und zweitens an den pins
habe ich im Datenblatt keine 0, was ist jetz basis, collector, emitter?

.SUBCKT Xtip122 1 2 3
**************************************
      Model Generated by MODPEX
*Copyright(c) Symmetry Design Systems*
         All Rights Reserved
    UNPUBLISHED LICENSED SOFTWARE
   Contains Proprietary Information
      Which is The Property of
     SYMMETRY OR ITS LICENSORS
    Modeling services provided by
* Interface Technologies www.i-t.com *
**************************************
* Model generated on Dec 19, 2003
* Model format: SPICE2
* Darlington macro model
* External node designations
* Node 1 -> Collect
* Node 2 -> Base
* Node 3 -> Emitter
Q1 1 2 4 qmodel
Q2 1 4 3 q1model area=2.7545
D1 3 1 dmodel
R1 2 4 10000
R2 4 3 1000
* Default values used in dmodel
*   EG=1.11 TT=0 BV=infinite
.MODEL dmodel d
+IS=1e-12 RS=10 N=1 XTI=3
+CJO=0 VJ=0.75 M=0.33 FC=0.5
.MODEL qmodel npn
+IS=1.15528e-13 BF=387.828 NF=0.937439 VAF=30
+IKF=0.270029 ISE=5.36359e-11 NE=1.54544 BR=0.1
+NR=1.5 VAR=134.979 IKR=0.109764 ISC=1.00329e-13
+NC=1.97549 RB=4.9473 IRB=0.200762 RBM=4.9473
+RE=0.0964614 RC=0.482307 XTB=0.580269 XTI=2.92642 EG=1.05
+CJE=2.08206e-10 VJE=0.945586 MJE=0.23 TF=1e-09
+XTF=1 VTF=10 ITF=0.01 CJC=1.67927e-10
+VJC=0.754327 MJC=0.289398 XCJC=0.9 FC=0.5
+TR=1e-07 PTF=0 KF=0 AF=1
.MODEL q1model npn
+IS=1.15528e-13 BF=387.828 NF=0.937439 VAF=30
+IKF=0.270029 ISE=5.36359e-11 NE=1.54544 BR=0.1
+NR=1.5 VAR=134.979 IKR=0.109764 ISC=1.00329e-13
+NC=1.97549 RB=4.9473 IRB=0.200762 RBM=4.9473
+RE=0.0964614 RC=0.482307 XTB=0.580269 XTI=2.92642 EG=1.05
+CJE=2.08206e-10 VJE=0.945586 MJE=0.23 TF=1e-09
+XTF=1 VTF=10 ITF=0.01 CJC=0
+VJC=0.754327 MJC=0.289398 XCJC=0.9 FC=0.5
+TR=1e-07 PTF=0 KF=0 AF=1
.ENDS

lg Hans

Autor: Hans W. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
vielleicht stimmt der titel nicht ganz, aber wie hätte ich sonst mein
Problem verdeutlichen können?

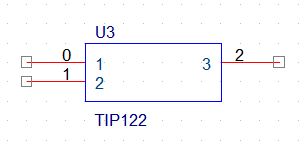

Ich versuche es nochmal: Ich sehe wenn ich den TIP122 einfüge das im
Anhang gestellte Bild. Ich kann die Drei anschlüsse 0 1 2 irgendwie
anschließen und es tut sich nichts. Ich habe alle Variationen
auprobiert.
Und was muss ich mit dem U1 machen?


lg Hans

Autor: Hans W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich wäre für nen kleinen Tipp auch ganz dankbar, kann mir denn keiner
helfen?

lg Hans

Autor: Hannes Jaeger (pnuebergang)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was erwartest du den? Das ist nun mal ein Subcircuit und kein Model.

Autor: Hans W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was sind denn Sub circuits?

lg Hans
