Hallo zusammen!

Ich quäl mich wieder mit Eagle rum. Ich habe nicht wild rumgeklickt und
meines Wissens auch keine unbewussten Tastenkombinationen gedrückt. Aber

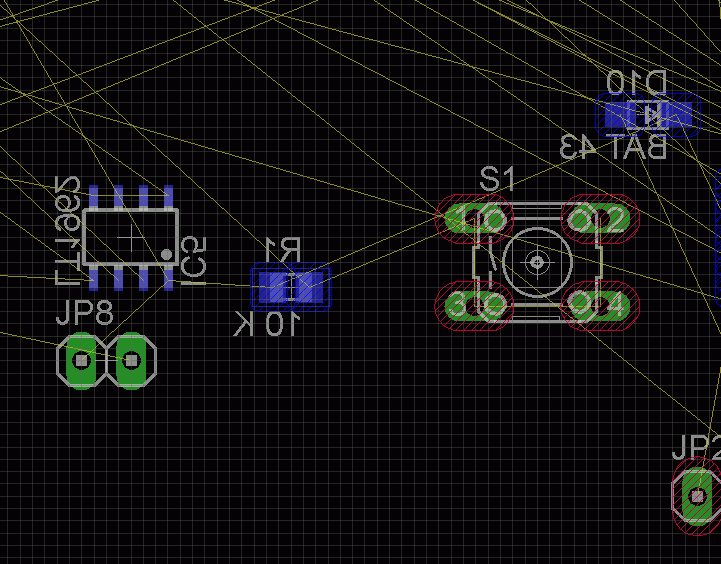

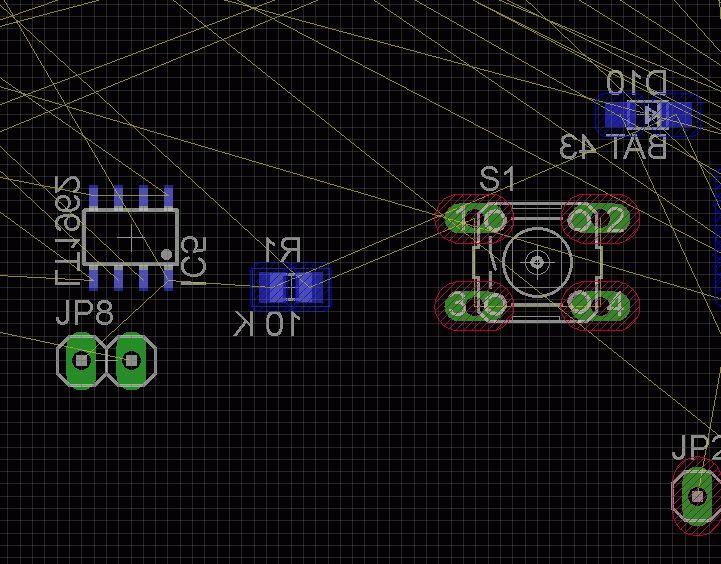

seit ein paar Minuten habe ich an ein paar Bauteilen (nicht allen!) eine
merkwürdige Markierung drumherum. Wenn ich das Bauteil wegziehe, bleibt
die Markierung stehen.
Ich möchte alle diese Markierungen entfernen. Wie mache ich das?
Löschfunktion funktioniert hierbei nicht.

Autor: Tino N. (tino)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du musst den entsprechenden Layer ausschalten .
Das sollten die Keepout Layer sein für Top und Bottom .

Autor: Lasse S. (cowz) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das könnten DRC-Markierungen sein, einfach ignorieren. Sollten beim
nächsten Öffnen des Boards weg sein.

Ob man die auch so wegbekommt, weis ich nicht.

Eine Möglichkeit: DRC-Problem lösen, DRC nochmal laufen lassen.

Gruß
Lasse

Autor: Eule (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OMG! Ja es sind die DRC-Fehler. Habs nochmal durchlaufen lassen und dann
auf "alle löschen" geklickt!


Vielen Dank für die schnelle Hilfe!

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dafür brauchst du den nicht noch mal laufen lassen. Das gelbe
Ausrufezeichen links ruft das Fenster mit den Fehlern hervor.

Und da dann eben "Alle Löschen".

Autor: iovi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wäre es nicht irgendwie sinnvoller, den drc richtig einzustellen???
