Gibt es das: Schaltzeichen einer R-Dekade?

Boris Gast 13.07.2010 08:18 #1779756

Hallo!
Ich bin gerade dabei einen seeeehr vereinfachten Schaltplan zu zeichnen.
Darin kommt eine Widerstandsdekade vor, die ich gerne als ein einziges
Bauteil darstellen würde. Leider konnte ich kein passendes Schaltzeichen
finden...

Gibt es eins? Was würdet ihr nehmen?

PS: Das Zeichen für einen einstellbaren Widerstand darf es leider nicht
sein, denn es soll schon klar erkennbar sein, dass dieser durch eine
R-Dekade realisiert ist...

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Floh Gast 13.07.2010 08:20 #1779757

Kasten zeichnen, den mit R-Dekade beschriften?

Antwort Zitieren Bearbeiten Löschen Melden Danke

Boris Gast 13.07.2010 08:24 #1779762

Hehe, ich hatte zwar auf eine Lösung mit etwas mehr "Style" gehofft,
aber ich denke das tut's...

Antwort Zitieren Bearbeiten Löschen Melden Danke

... Gast 13.07.2010 08:40 #1779768

Gibt auch diese Lösung.

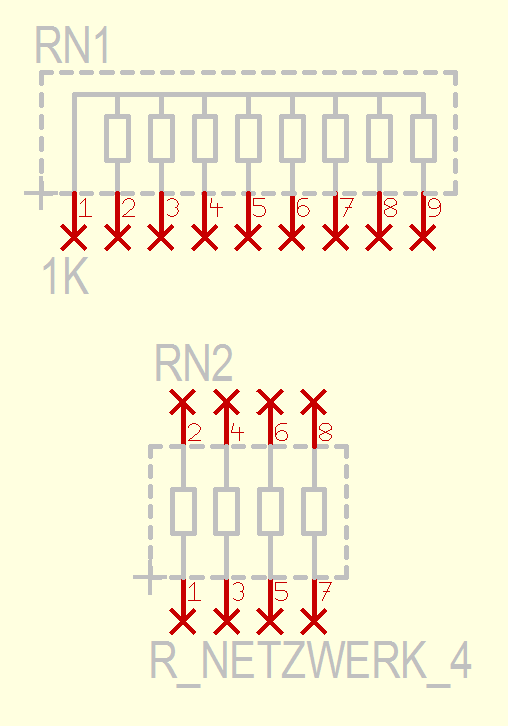

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Melden Danke

Bernhard R. (barnyhh) 13.07.2010 09:38 #1779814

Eine Widerstandsdekade ist - technisch gesehen - ein stufenweise
verstellbarer Widerstand. Das Schaltzeichen sieht ähnlich aus wie ein
Poti, aber keine Pfeilspitze sondern ... (?). Such mal in diese
Richtung.

Bernhard

Antwort Zitieren Bearbeiten Löschen Melden Danke
