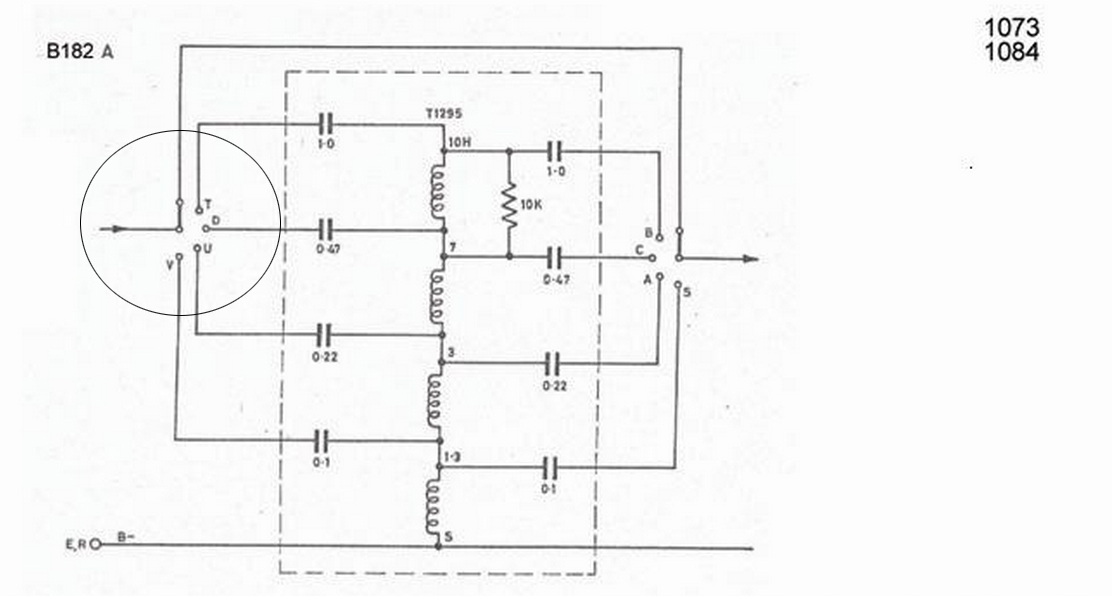

Hallo mir fällt nichts ein bezüglich des makierten Schalter. Der linke und rechte sollen zusammenhängen... Für Ideen wäre ich dankbar.
Gast
#1826874
Der Schaltplan...
Angehängte Dateien:
-
(190 KB)
Es gibt spannungsgesteuerte Schalter, für die sich ein Bereich für Ein- sowie Ausgeschaltet definieren lässt. Dann zwei solche Schalter-Arrays bauen und mit der gleichen "Spannung" als Steuersignal beschicken. mfg mf
Gast
#1827080

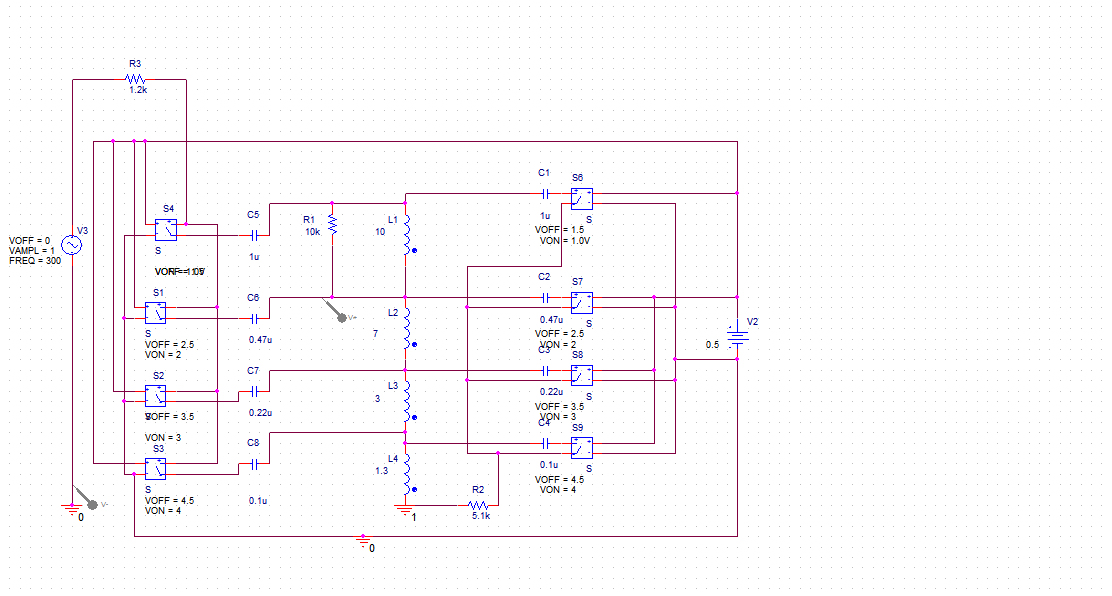

Habs jetzt mal so aufgebaut, leider schalten immer alle gleichzeitig. Ich weiß nicht warum... dachte ich könnts so lösen. Sieht jemand meinen Fehler.
Angehängte Dateien:
-
(420 KB)
Hi, du musst natürlich für jedes Schalterpaar (S4-S6,S1-S7...) eine eigene Steuerquelle verwenden. Grüße
Ich kenne mich mit PSpice nicht aus, aber bei den mir bekannten Spices (LTSpice und Ngspice) muss man für die Schalter ein Modell definieren, das die Parameter (Schaltschwelle, Hyterese usw.) enthält. Du hast VON und VOFF direkt an den Schaltern angegeben. Mag sein, dass das in PSpice richtig ist. Probier es aber trotzdem mal mit vier Modellen (Spice- Direktive .model; wie man das GUI-mäßig hinbekommt, weißt du bestimmt), eins für S4 und S6, eins für S1 und S7 usw. Anstelle des 'S' unterhalb jedes Schalters musst du dann den jeweiligen Modellnamen angeben. Die Steuerquelle kann für alle Schalter dieselbe sein, da die Unter- scheidung ja durch die unterschiedlichen Schaltschwellen gemacht wird.
