Datasheet eines KPY10*** (Siemens)

[Wolle (Gast)]

Hallo Elektronikgemeinde,
Ich suche oben erwähntes Datasheet. Ist ein Drucksensor. Absolutdruck,
0 bis 200hPa auf Widerstandsbasis und liefert bei max.16V Vcc eine
Spannung von 10mV/hPa - also soweit alles bekannt.
Aaaaber die Pinbelegung....Ausmessen war auch unbefriedigend.
Suche mit Goo....bei Siemens und anderen einschlägigen Seiten hatte
keinen Erfolg.
Ich weiß - das Teil ist urururalt, aber ich habe davon noch zwei Stück.
Vielleicht hat ja von den Altgedienten noch eine entsprechende *.PDF
oder anderes Format.

[Stevko (Gast)]

Hallo Wolle,

vielleicht weis die Person mehr:

http://db0fhn.efi.fh-nuernberg.de/~dg1nav/jsindex.html?/~dg1nav/technik/8032/druck.html

Gruß
  Stevko

[Wolle (Gast)]

Ja schönen Dank erstmal.
Werde den Herrn mal anmailen.
Vielleicht äußert sich trotzdem noch ein anderer, mal abwarten.

[Edgar Renner (Gast)]

Hallo Wolle,

vor einigen Jahren habe ich für einen Mandaten die Ablösung einer
Sensorsteuerung projektiert. Als Sensor wurde damals in der alten
Steuerung ein kpy10 eingesetzt. In der neuen Steuerung wurde ein kpy42
verwendet, da kpy10 nicht mehr lieferbar war. In meinen Unterlagen habe
ich noch ein paar Informationen gefunden. Leider habe ich nur zwei
Seiten des Datenblatts vorliegen(http://www.ingren.de/pub/kpy10-1.jpg
und http://www.ingren.de/pub/kpy10-2.jpg). Zusätzlich habe ich noch
einen Ausschnitt des Schaltplans der alten Steuerung bereitgestellt
(http://www.ingren.de/pub/appl-kpy10.jpg).

Ich hoffe die Infos helfen weiter.

Edgar

[Wolle (Gast)]

Na, daß finde ich ganz hervorragend !
Damit habe ich jetzt alle Infos und kann loslegen. Mal sehen, ob mir
auch alles gelingt.

Vielen Dank, Edgar

Gruß
Wolle

[Klaus W. (Firma: privat) (texmex)]

Edgar Renner wrote:

> Seiten des Datenblatts vorliegen(http://www.ingren.de/pub/kpy10-1.jpg
> und http://www.ingren.de/pub/kpy10-2.jpg). Zusätzlich habe ich noch
> einen Ausschnitt des Schaltplans der alten Steuerung bereitgestellt
> (http://www.ingren.de/pub/appl-kpy10.jpg).
>
> Ich hoffe die Infos helfen weiter.

Leider funktionieren die Links nicht mehr.
Hat die Informationen sonst noch jemand vorliegen?

Vielen Dank und viele Grüße,
Klaus

[Arnd H. (agh63)]

Hallo,

es ist zwar schon eine Weile her,dass hier ueber KPY10 geschrieben
wurde,  aber vielleicht liest hier ja noch mal jemand und kann mir
weiter helfen: ich habe ein Messgeraet mit einem defekten KPY10 und
waere sehr dankbar fuer Informationen zu dem Bauteil:
- Datenblatt?
- Pinbelegung?
- was kann man als Ersatz verwenden? Den KPY43 gibt es wohl auch nicht
mehr.
Ich moechte im Bereich 0  bis 1000 mbar messen.

Vielen Dank fuer Eure Hilfe!
Arnd

[Michael B. (laberkopp)]

Arnd H. schrieb:
> waere sehr dankbar fuer Informationen zu dem Bauteil:

Ja, Links auf private gelöschte Homepages sind Kacke, Alzheimer des WWW

https://www.mikrocontroller.net/attachment/521286/KPY10.pdf

[Arnd H. (agh63)]

Hallo Michael,
vielen Dank - das klaert schon mal die Pins. Jetzt muss ich nur noch ein
Bauteil finden, das den KPY10 ersetzen koennte...
Gruss, Arnd

[H. H. (Gast)]

Amphenol/Nova Serie NPH

[Christoph db1uq K. (christoph_kessler)]

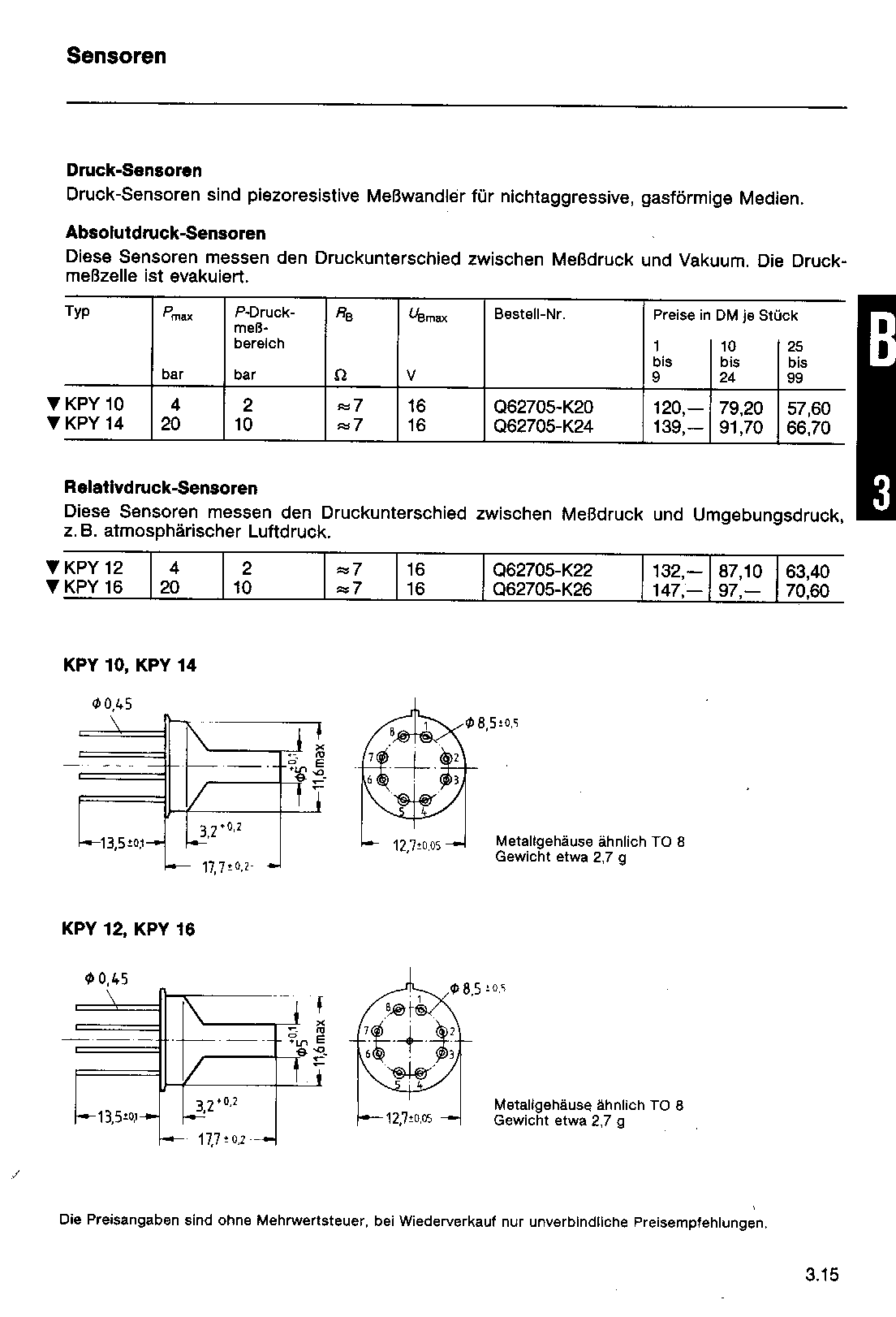

Siemens Schwerpunkttypen 1982
Das Dreieck besagt "neu hinzugekommen".

Reichelt hat mehrere Hersteller von Drucksensoren:
https://www.reichelt.de/index.html?ACTION=446&LA=0&nbc=1&q=drucksensor&q=drucksensor

[Harald W. (wilhelms)]

Christoph db1uq K. schrieb:

> Siemens Schwerpunkttypen 1982
> Das Dreieck besagt "neu hinzugekommen".

Und die dort angegebenen Preise kann ich dann in Euro umrechnen,
indem ich durch 1,95583 teile? :-)

[Christoph db1uq K. (christoph_kessler)]

Ein echtes Kleinod, fast mit Gold aufzuwiegen. 120 DM Einzelpreis
damals.
Sollte man bei Bares für Rares versteigern - krichst auch 'n
Händlerkächtchen! Ich hatte mal einen aber der war defekt. Aber mein
Valvo KP100 funktioniert.

[Andrea B. (stromteam)]

Arnd H. schrieb:
> Jetzt muss ich nur noch ein
> Bauteil finden, das den KPY10 ersetzen koennte...

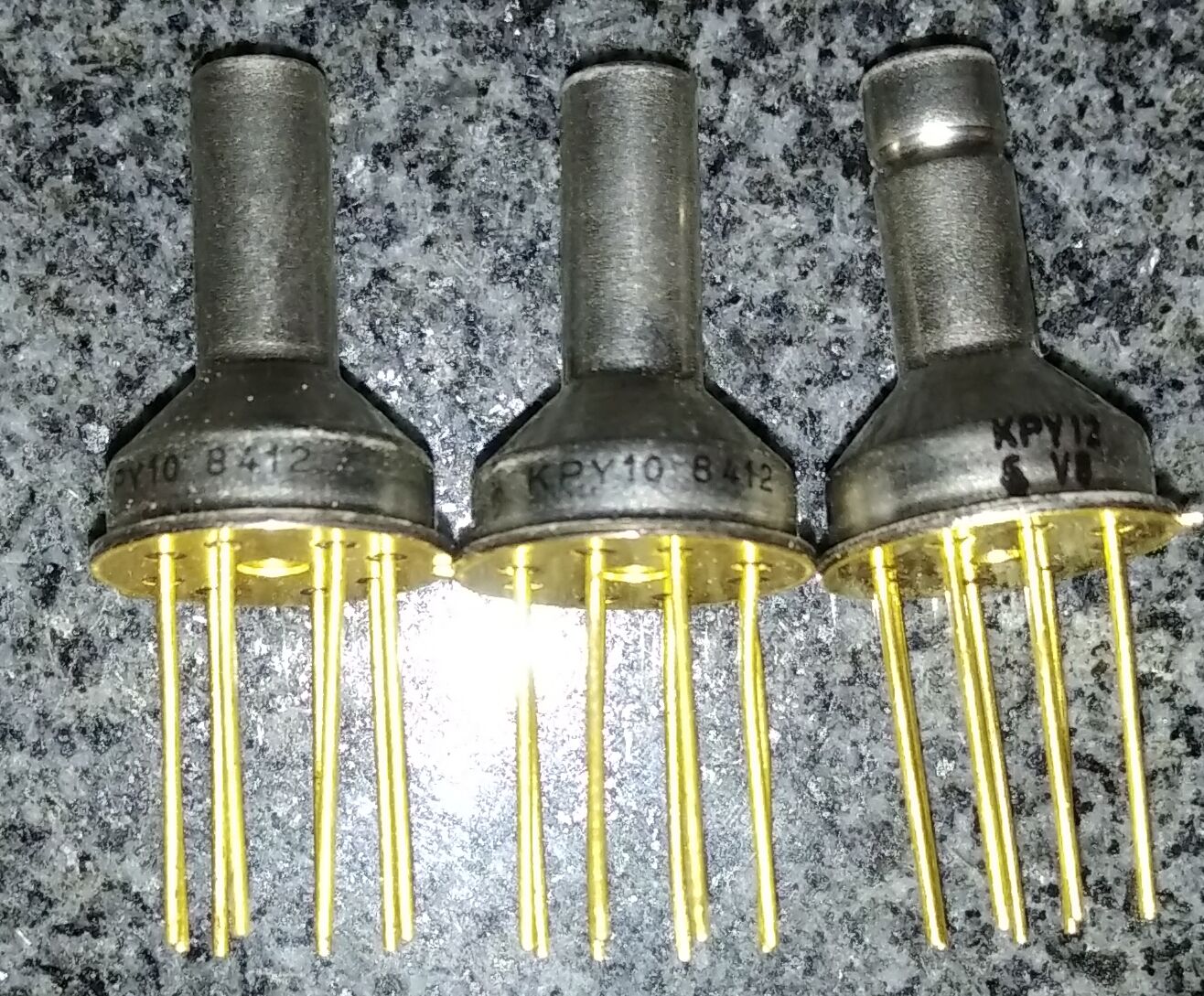

Ich habe noch unbenutzte Origilale KPY10 von 8412, rechts im Foto von
heute ein KPY12 mit Code V8. Ich würde EINEN KPY10 für 8€ incl. Versand
als Brief abgeben.
Bei Interesse bitte PN.
Natürlich ohne Funktionsgarantie, der Sensor ist fast 40 Jahre alt.

Andrea

[Arnd H. (agh63)]

Hallo Andrea,

das waere super toll! Ich habe eine fertige Schaltung, in der nur der
KPY10 defekt ist - und es gibt nichts, was eine wirklich gute
Alternative waere.
Ich wuerde Dein Angebot sehr, sehr gerne annehmen.
Was heisst "PN"?
Gruesse, Arnd

[H. H. (Gast)]

Arnd H. schrieb:
> Was heisst "PN"?

Private Nachricht.

Du sollst ihr via Forum eine Email schicken:

https://www.mikrocontroller.net/user/show/stromteam

[Arnd H. (agh63)]

...danke. Sorry, bin da ziemlich unerfahren....

[Arnd H. (agh63)]

Ich habe jetzt den Sensor, den Andrea B. (stromteam) angeboten hat,
eingebaut - und alles funktioniert prima!

Ich hätte nicht gedacht, dass mein "Hilferuf" hier im Forum eine so
prompte Lösung möglich machen würde.
Ich bin total begeistert!

Dass man bei Euch an 40 Jahre alte Bauteile heran kommt - und zu
wirklich super fairen Bedingungen, ist echt toll!

Vielen Dank an Andrea B. und die Anderen, die hier unterstützt haben!
Arnd
