Hallo,

Ich möchte einen Mach211-Chip im PLCC44-Gehäuse programmieren. Dazu
benötige ich einen Adapter, weil das Programmiergerät einen
40er-DIL-Sockel hat. Wie sieht die Belegung eines solchen Adapters aus?
Kommt das auch auf das Programmiergerät an oder ist das unabhängig vom
Programmiergerät? Ich möchte halt nur einen MACH211 beschreiben und da
die Kaufadapter so teuer sind, möchte ich selber basteln.

Any idea?

der GALier

Autor: hp-freund (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> das Programmiergerät
Welches ist es denn?

z.B.:
http://www.cic-inc.com/html/adapters/044tq28b.pdf
Belegung PLCC44 = TQFP44.

Autor: GALier (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich kann auf der Arbeit ein (uraltes, aber gutes) ALL-07
Programmiergerät nutzen. Laut Teilsliste kann es auch MACH211-Chips
beschreiben, lesen etc.

der GALier

Autor: hp-freund (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Versuch es mal hier:
http://matthieu.benoit.free.fr/120.htm

Ich denke da sind alle Infos drin, man muss sie nur finden :)

Autor: GALier (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

nein, da gibt es keinen Schaltplan oder ähnliches für einen
MACH211-Adapter. Ich habe mittlerweile herausgefunden, daß es einen
Adapter namens "ADP-MACH" von hilo-Systems gibt.

Hat jemand den Adapter oder Fotos/Beschaltungspläne davon?

der GALier

Autor: all07 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wir haben den Mach Adapter für den ALL07 in der Firma, ich hatte auch
schon vor einem Jahr den Verdrahtungsplan gepostet (bzw, per Email
versendet). Werde mal sehen ob ich in noch finde.

Autor: GALier (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo all07,

das wäre super! Bitte auf jeden Fall Bescheid geben!

der GALier

Autor: GALier (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@all07:

Kannst Du mir den Verdrahtungsplan zusenden? Wäre echt klassen, denn im
Netz habe ich nichts dazu gefunden. Jedenfalls nichts für den ALL-07.

der GALier

Autor: Bernd G. (Firma: LWL flex SSI) (berndg)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe noch einen neuverdrahteten PLCC 44 auf DIL 40 (da das
Originalteil ständig Wackelkontakt hatte). Wenn das Teil, das du
brauchst,
die Teilenummer 04-1038 PCB-CN-DIP40 hat, dann ist es das. Der All 07
ist wegen diverser Defekte in den Müll gegangen, einzig die Sockel hatte
ich mir aufgehoben.
Ich denke an 10 € inkl. Verpackung und Versand.

Autor: GALier (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

leider kenne ich die Teilenummer 04-1038 PCB-CN-DIP40 nicht. Ich kann
nicht sicher sagen, ob man damit einen Mach211 beschreiben kann.

Kennt jemand die Teilenummer und kann sagen, ob man den Adapter für
einen Mach211 am All-07 nutzen kann?

der GALier

Autor: Bernd G. (Firma: LWL flex SSI) (berndg)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auf jeden Fall wurden mit diesem Konvertersockel MACH 215 programmiert.
Das ist in meinen 15 Jahre alten Stromläufen so festgehalten.
Ich würde sagen, dass damit auch MACH 110, 111, 210 gingen, da ich die
Dinger auch verwendet habe und mMn keinen anderen Konvertersockel dafür
hatte.
Zwei Stück MACH 111 habe ich auch noch. :-))

Autor: ADP-MACH (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

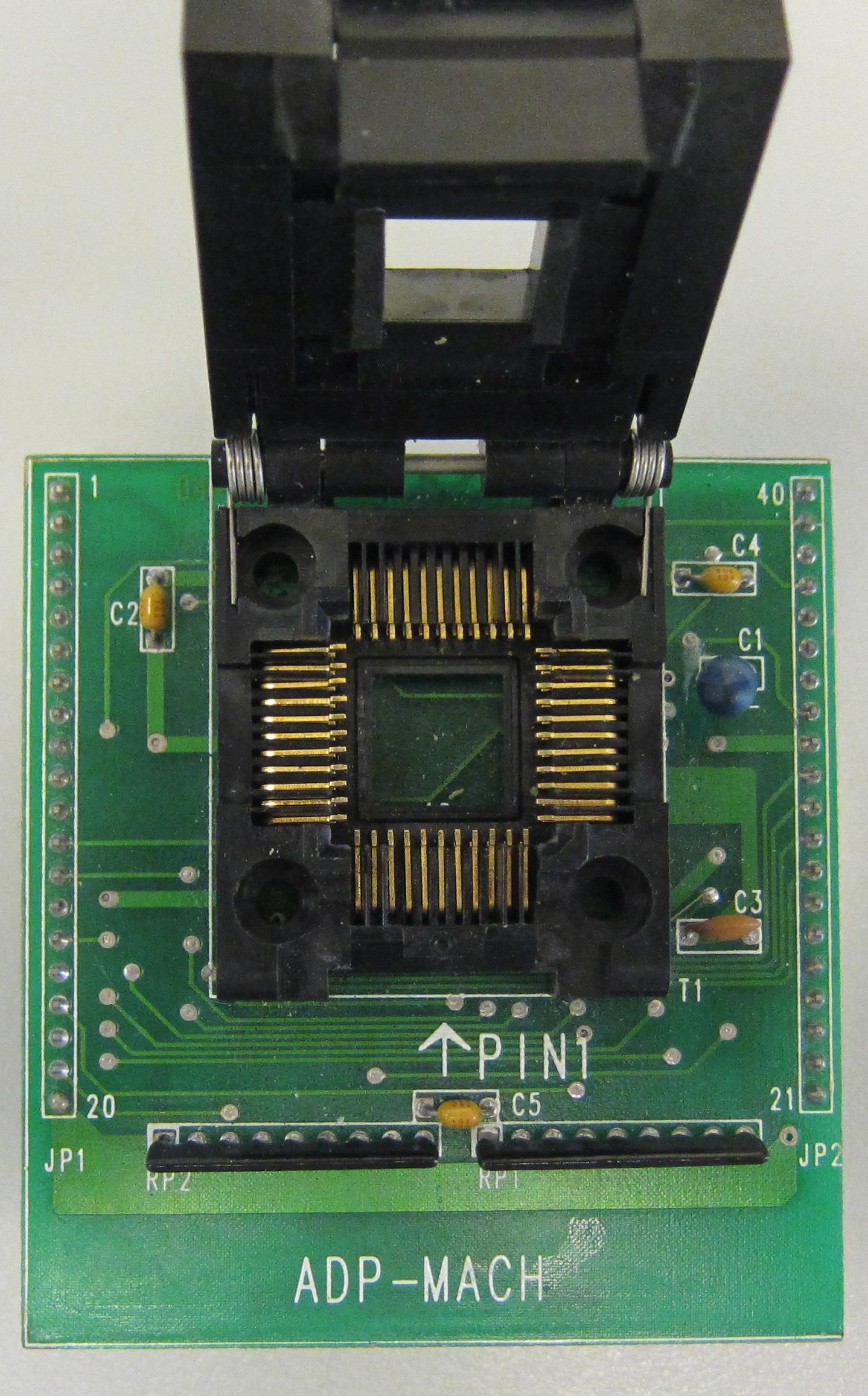

Anbei ein Bild unseres ADP-MACH Adpater für den ALL07.

Autor: GALier (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ADP-MACH:

Klasse,

kannst Du das Foto auch in höherer Auflösung hier einstellen und auch
die Rückseite fotografieren?

der GALier

Autor: all07 (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Anbei den Verdrahtungsplan zum ADP-MACH (allerdings ohne Gewähr).

Autor: Bernd G. (Firma: LWL flex SSI) (berndg)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meiner ist komplett anders verdrahtet; hat keine 10k-Widerstände oder
Kondensatoren. Naja, ist ja auch Wurscht. Wahrscheinlich ein
Uraltexemplar.
