Hallo,

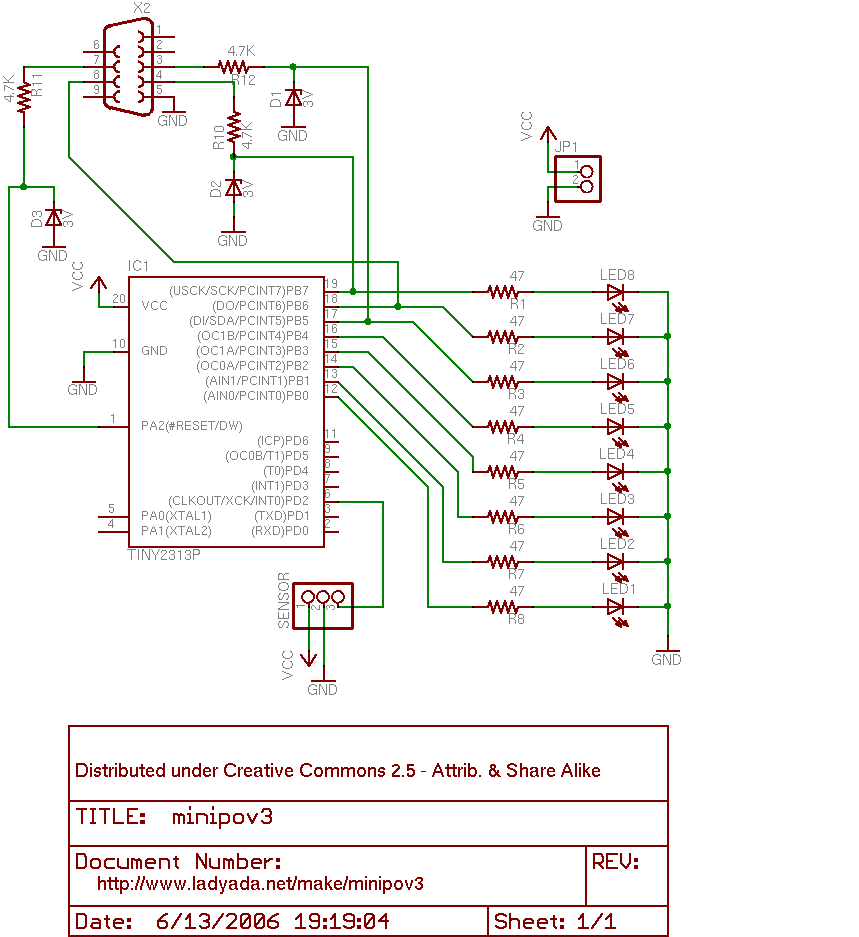

bitte guckt mal folgenden Schaltplan an.

ISP wird ueber den Serial-Port mit 10V realisiert. MOSI, RESET und SCK
werden ueber Zener-Dioden auf ein ertraegliches Level gebracht. MISO
aber nicht??!

Ist das ein Fehler im Schaltplan?

Autor: Floh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Ist das ein Fehler im Schaltplan?

Miso ist Ausgang des Prozessors auf eine Eingangsleitung des Seriellen
Ports, sprich der uC bestimmt den Pegel auf der Leitung.
Daher ists schon in Ordnung.
:-)

Autor: Besucher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aha, dann heisst Master In Slave Out also, dass der Microcontroller als
Slave darauf dann sendet.

Danke fuer die Erklaerung!

Autor: spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

>MISO aber nicht??!

MISO ist ein Ausgang und PIN8 ist CTS, ein Eingang.

Aber trotzdem Müll.

MfG Spess

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Watt´n gruseliger Schaltplan...
