Forum: Mikrocontroller und Digitale Elektronik Pinbelegung BC109 also TO18?


Autor: Thomas O. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

trotz ausgieben googeln finde ich nirgens die Pinbelegung dieses Wald
und Wiesen Trans. Selbst das Datenbat das ich habe sagt dazu nicht.

Auf der einen Seite sind ja 2 Pins einer davon hat diese Nase ist das
der Kollektor oder der Ermitter, der in der Mitte gegenüberliegende
wird ja die Basis sein.

Falls jemand ein Bildchen hat wäre es nicht schlecht dann könnte ichs
auf die Platte ablegen.

Autor: Rufus T. Firefly (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sieh' Dir mal Seite 18 in
http://www.rose-hulman.edu/~herniter/Data_Sheets/S...
an. Hilft's?

Autor: Schubi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://www.datasheetarchive.com/
da findet man eigentlich alles

Autor: Thomas O. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

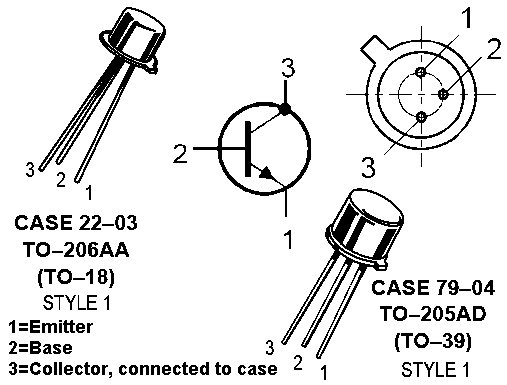

ja habe doch noch ein Datenblatt von Philips gefunden wo alles
drinstand. Setze mal das Bild hier rein falls es jemand abspeichern
möchte
