Hi vor mir liegt ein kleines, rundes TI Demoboard aus 2004 MSP430 Watch & Altimeter Darauf ist ein MSP430F437 und ein direktangesteuertes LCD. Kennt zufällig jemand das Board und hat Unterlagen dazu? Auf der TI Seite finde ich nur das µC Datenblatt aber keine Unterlagen zum Board. Merci
Gast
#1919921
Vielleicht das hier: http://focus.ti.com/lit/an/slaa254/slaa254.pdf
Danke, nee, leider nicht. Das Dokument von dir ist eine Anwendung für einen anderen MSP430 (MSP430F4270) und einen speziellen Drucksensor (MPX2102 von Freescale) und wie man aus dem Druck eine Höheninfo berechnet. Interessant, aber leider nix zu meinem Problem, das Pinout auf dem Demoboard zu verstehen.

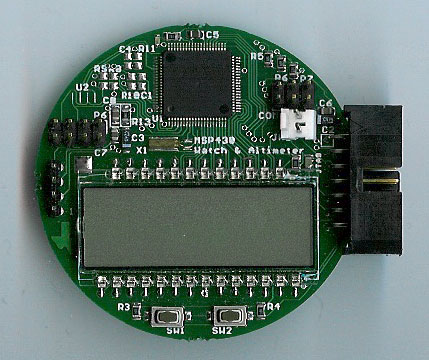

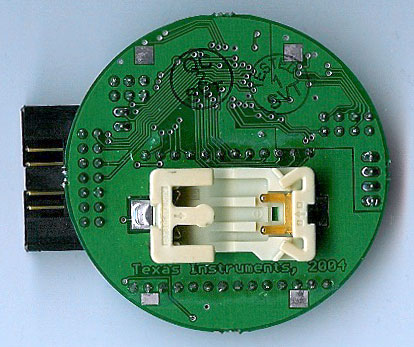

Hier noch zwei Scans der Vorderseite und der Rückseite des Demoboards.
Angehängte Dateien:
-
(51 KB)
-
(50 KB)
