Ich benutze den LM3S9B96 von LuminaryMicro.

Ich versuche herauszubekommen, wie viele Taktzyklen meine 80 MHz
Systemtaktes ich brauche, um über das EPI im Host Modus zu
lesen/schreiben.

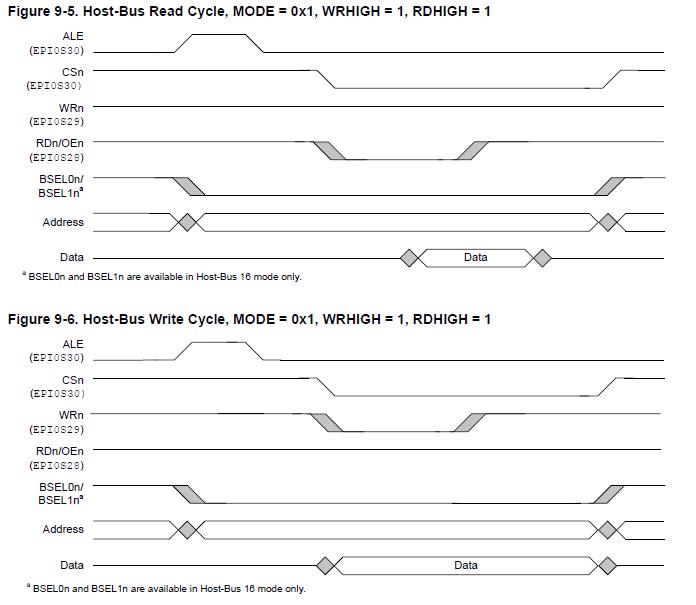

Aus dem Timingdiagramm wird das nicht richtig deutlich.


Kann mir da jemand helfen?

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist ja auch kein quantifiziertes Diagramm, sondern nur eine
Orientierungshilfe. Das exakte Timing steht bestimmt woanders im
Datasheet, da wo die vielen Zahlen untergebracht sind, vmtl. in
Zusammenspiel mit irgendwelchen Konfigurationsoptionen wie Waitstates.

Autor: Tekchi (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

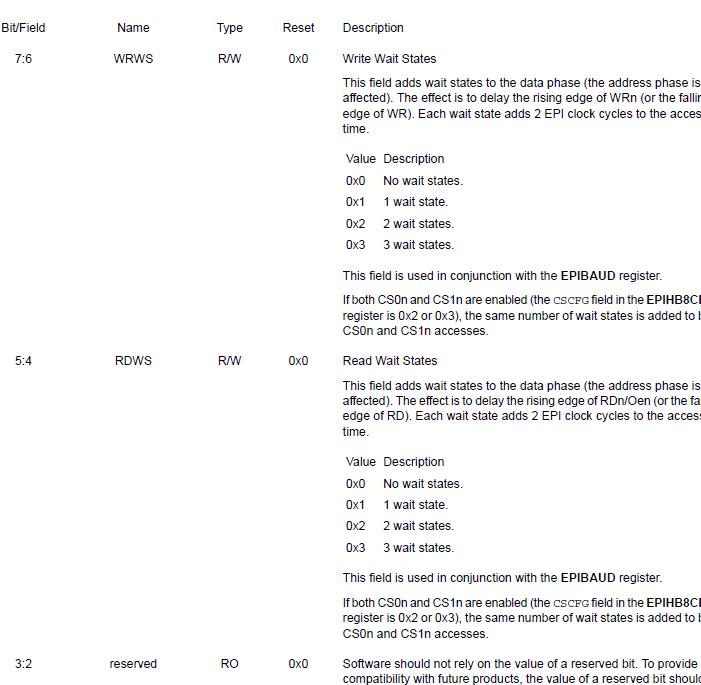

Die wait states sind bei der Beschreibung der Einstellungsregister
beschrieben. Allerdings wird da keine Angabe über das übrige Timing
gemacht.

Ich hab jetzt das EPI Kapitel sicher 3x gelesen und es sind immerhin 80
Seiten :)

Kann das evtl noch irgendwo stehen? Eine Suche im Dokument nach wait
states und timing diagram hat auch nicht sinnvolles ergeben

Autor: Tekchi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
kann es immer noch nicht finden :\
Kennt sich keiner mit dem Controller / Bussystem aus?

Autor: Luminary (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In meinen Datasheet (05.09.2010) gibts ein Kapitel 26.2.7 und dort
findest du alle Angaben in der Tabelle 26-22

Datenblatt immer bis zum Ende durchlesen...
