Hallo Leute,

ich hab in der Garage einen Funkempfänger, der mir den Strom zu meinem
Garagentormotor einschaltet...dieser ist nun leider defekt....

...im inneren siehts so aus: Versorgt mit 230V kommen am Neutralleiter
zwei Widerstände in Serie (die sind abgeraucht und dann eine parallel
Schlatung MKS C mit 0.47uF und 2x1MOhm....

...dann kommt auch schon ein Gleichrichter...4-Anschlüsse, Eingänge  und
+/- Ausgang...drauf steht aber nur -2+46G....

...kennt jemand das Bauteil, bzw. kann mir jemand eine mögliche Diagnose
geben, warum die Rs abgeraucht sind (Werte sind auch nicht mehr lesbar)?

Autor: Wegstaben Verbuchsler (wegstabenverbuchsler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Glaskugel-Modus an/

Dein Brückengleichrichter ist abgeraucht, weil irgendwas in der
Schaltung weiter hinten zuviel Strom abgezapft hat.Das hat dann auchnoch
die Eingangs-Entstörschaltung mit in den Tod gerissen

--> Mach mal ein Foto von der Ruine und stelle es hier ein.

Autor: Mr.Mister1 (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier mal ein Schlatbild vom Eingang an Neutralleiter....wozu ist die,
Filter oder? OK, was wollen wir Filtern? (wegen der größe der Rs die
abgeraucht sind)..

...Foto kommt bissl später...

Autor: Spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

Das könnte auch ein Kondensator-Netzteil sein. Hat das Teil einen Trafo?

MfG Spess

Autor: Mr.Mister1 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein...kein Trafo...

Autor: Spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

>Nein...kein Trafo...

Dann ist deine Schaltung der 'Trafo'. Kein Filter.

MfG Spess

Autor: Mr.Mister1 (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
..aha...mal nachlesen, was es mit solchen Netzteilen auf sich hat....

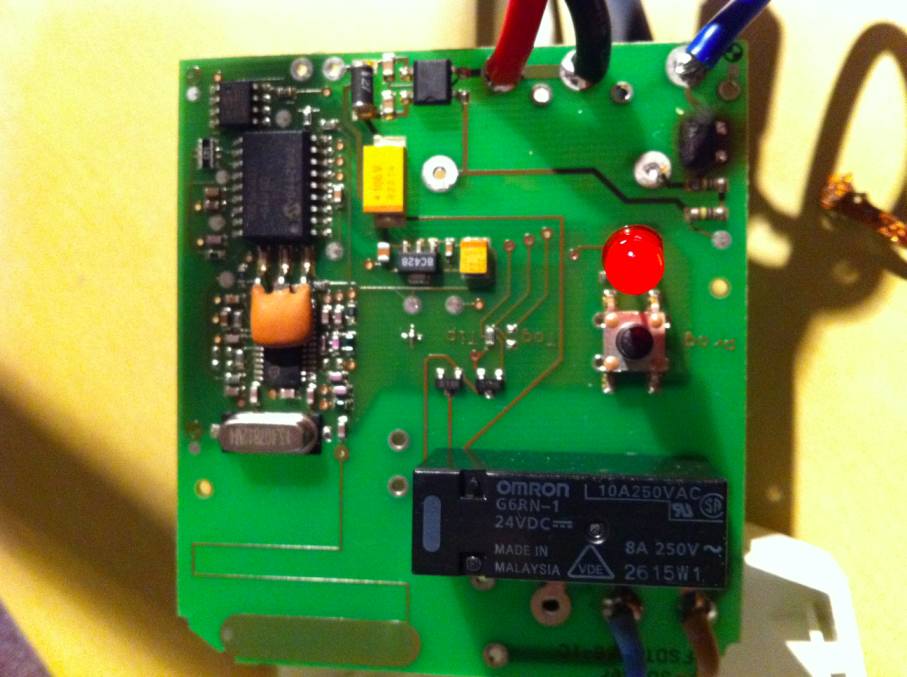

..anbei das Bild...oben rechts die abgerauchten Widerstände und den MKS
kondensator (riesen Teil) hab ich schon mal ausgelötet...
