Guten morgen zusammen!

Ich suche ein bestimmtes Display - ich habe leider keine Ahnung, welcher
Hersteller, oder wie die Bezeichnung ist...

Ich habe es aus einer Schaltung ausgelötet, welche in keinem Gehäuse
mehr war...weiß also garnichts!

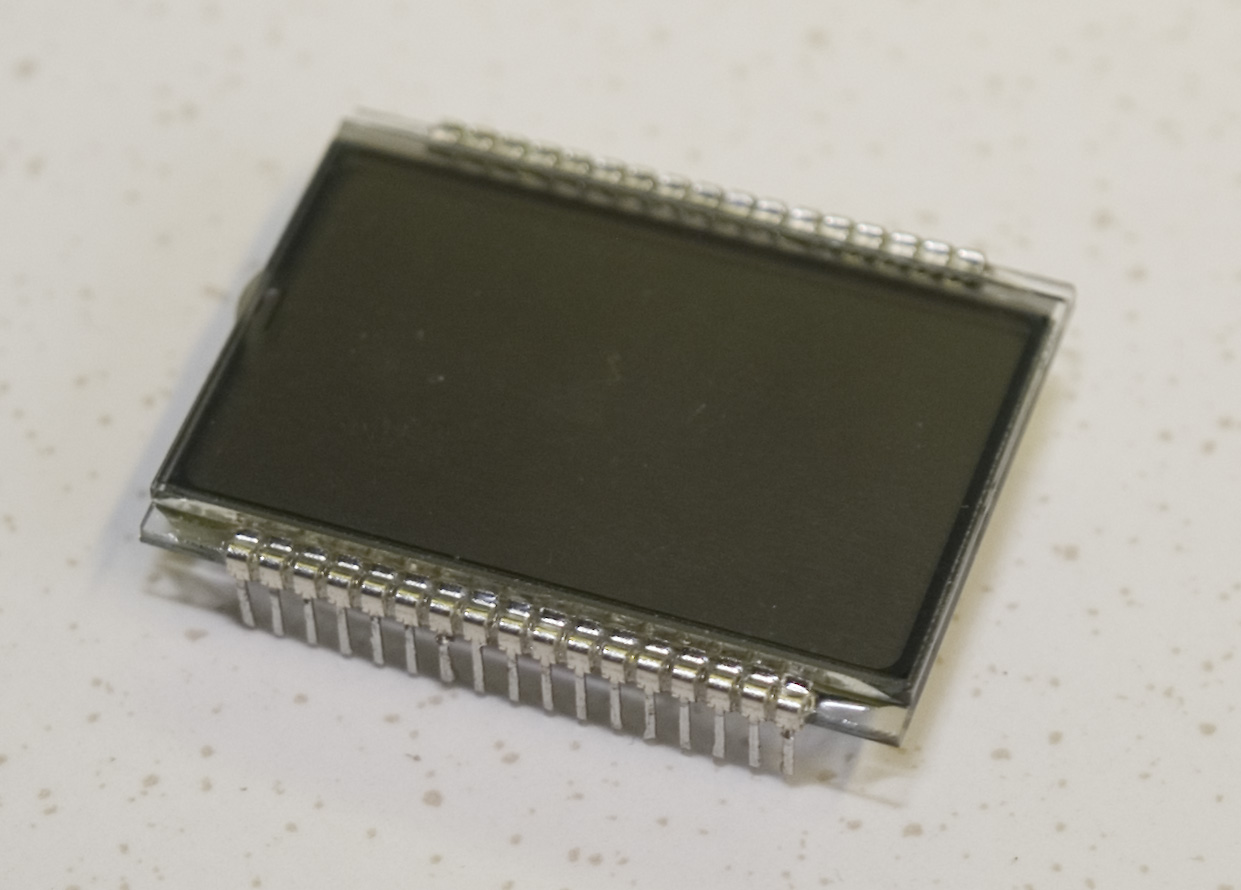

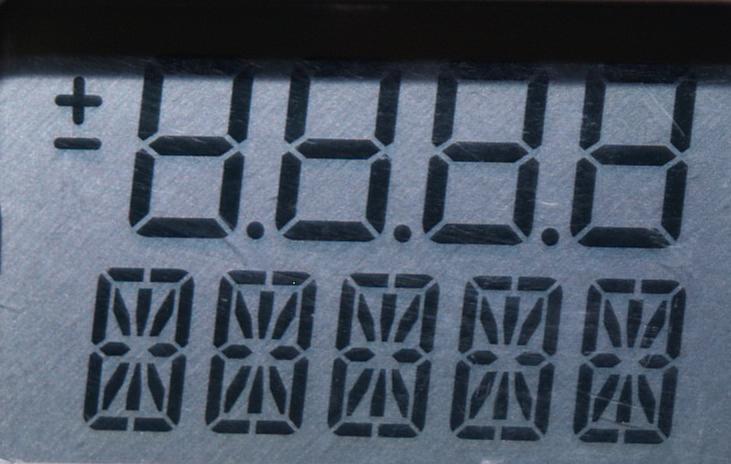

Im Bild sieht man die Aufteilung des LCDs.

Es hat zwei Zeilen:

- in der oberen sind nur numerische Komponenten (7-Segment) - 4 Ziffern
- es gibt drei Dezimalpunkte
- zusätzlich + und -

- in der unteren sind 5 alphanumerische Zeichen

Das Display hat zwei Reihen von Kontakten mit je 17 Kontakten in einem
Rster von etwas weniger als 2,54

    40mm
 -----------
|           |
|           | 30mm
|           |
 -----------

Hat das evtl. schonmal jemand gesehen?


Ich danke euch für jeden Tip

Autor: Hans Wurst (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auf der Rückseite steht noch:

JHD0104
3H-813-C1.04.11 1QC34

Autor: Hans Wurst (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Korrigiere:

JHD0104
3H-813-C1.04.ii 1QC34

Autor: Christoph Z. (rayelec)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zu 99% ein kundenspezifisches Teil (also nahe Null Chance dazu Daten zu
finden). Zudem wird das wegen der vielen Segmente und wenigen Pins
gemultiplext angesteuert, was die Ansteuerung ohne Spezial-IC oder
Mikrocontroller sehr schwierig macht...

Gruss
Christoph

Autor: Hans Wurst (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Controller war ein BU9728A

Ansteuerung über SPI

Autor: Hans Wurst (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Habe mittlerweile herausgefunden, dass die Firma JHD Shenzhen in China
ist.

Habe die jetzt mal angeschrieben, mal sehen
