Hallo,

es ist ein wenig peinlich, aber ich versuche einen Lade und
Entladevorgang eines kondensators in LTSpice zu simulieren. Aber

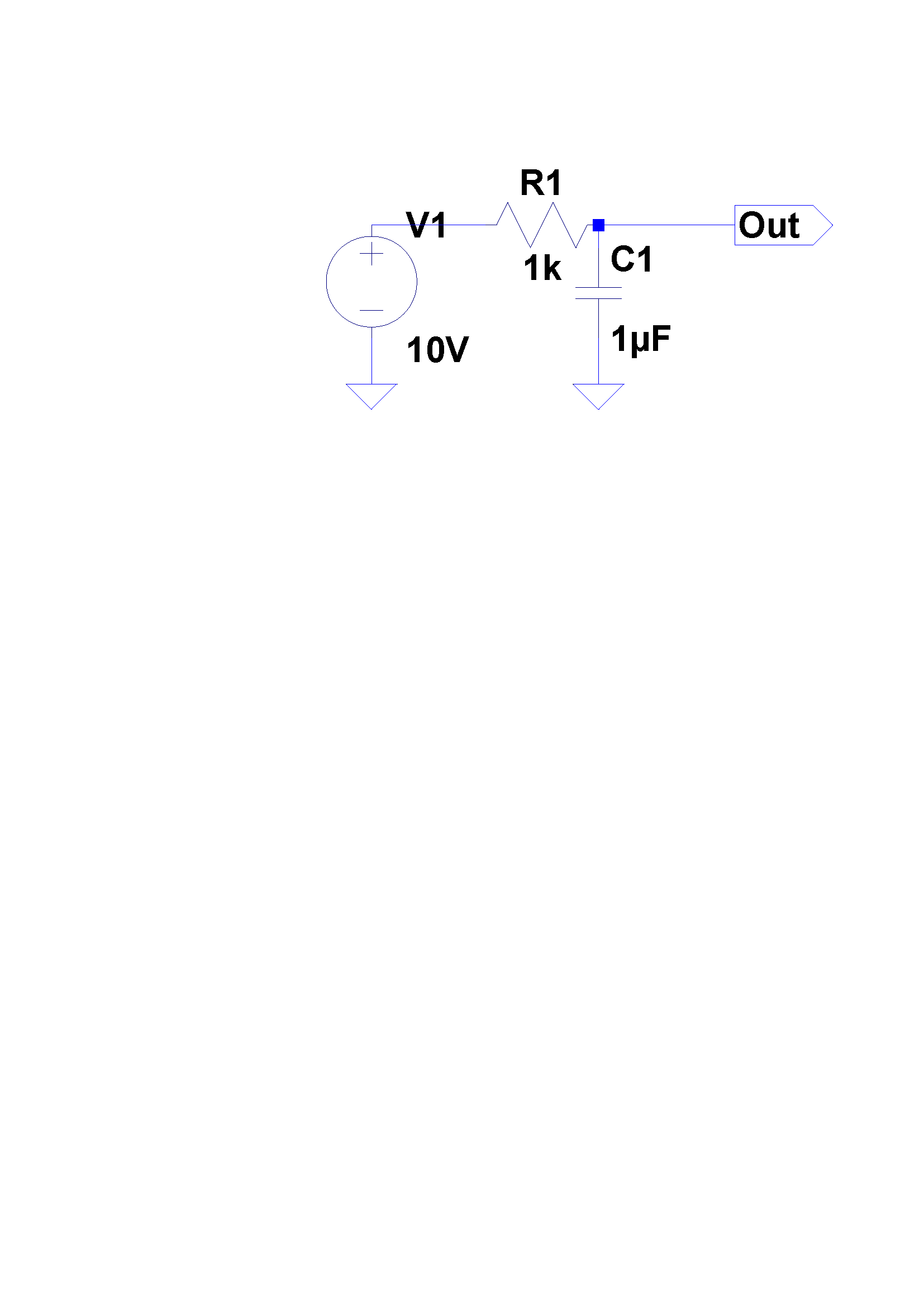

irgendwie klappt das nicht so ganz. Ich habe mal die Schaltung
angehängt.

Wenn ich dann eine Transienten Analyse mache kriege ich 10V angezeigt.

Mache ich was falsch oder liegt das am Spice?

Danke für eure Hilfe

Gruß

Autor: DerAlbi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Liegt an Spice bzw an dir.
Spice findet den Arbeitspunkt "vor" der (Transienten)Analyse.

a) du macht eine Puls-Spannungsquelle. Sodass der Initialwert 0 V ist.
b) du setzt eine Initical Condition.
-> dafür machst du bei der Kapazitätswerteingabe in "1u ic=0" hin
(bedeutet, 1uF, InitialCondition 0V) und fügt den Analysekommando aber
noch UIC hinzu. (einfach die Anweisung anklicken und UIC hinten ran
hängen. UIC bedeutet UseInitialCondition).

Viel Spaß.

Autor: unwissend (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sowas muss man auch erst mal wissen ;)

Super, jetzt klappt es!!!
Tausend Dank!

Gruß

Autor: HildeK (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nimm anstatt der DC-Quelle eine Pulsquelle und starte den Puls mit einem
Delay.

Autor: Klaus Ra. (klara)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo unwissend,
hier kannst Du Dich schlau machen. Hat mir auch sehr geholfen.
http://141.69.160.32/~krausg/LTSwitcherCAD/index_L...
Gruss Klaus.
