Hallo

Kennt jemand einen IC mit FET-Gegentaktendstufe um CMOS 40xx Signale zu
verstärken so ca. 100mA - so ein HEX-Treiber oder so; oder das
Gegenstück zum ULN2003 also keinen OpenCollecor sondern einen
OpenEmitter quasi ??

Danke
Michael

Autor: Günter König (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum Gegentakt? Seit wann kommen bei der 40xxx Serie +/- Pegel raus?
Nimm einen normalen Transistor (BD 139/BD140, BD543 usw.).

Gruß,
Günter

Autor: Michael (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

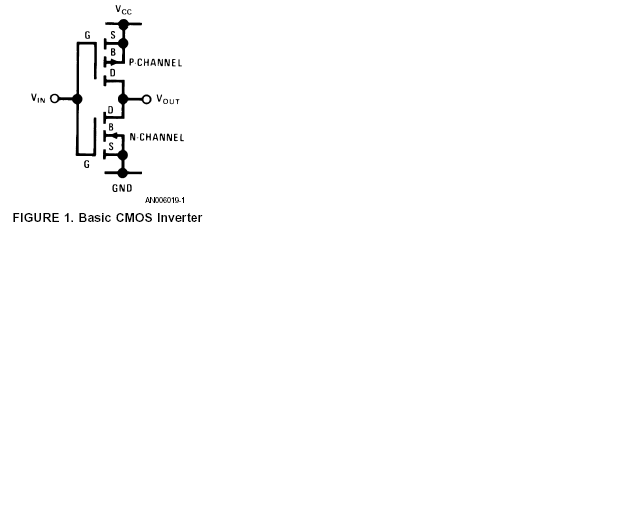

Gegentakt deshalb, weil ein 40er Gatter aktiv auf Low oder high Schaltet
(siehe Anhang)
Natürlich kann ich mir mit Transistoren so eine Stufe nachbauen aber ich
hätte halt gerne ein "DIL"

Gruß Michael

Autor: Günter König (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier ein Datenblatt eines sog. High Side Treibers.Schau es dir an.

Gruß,
Günter

Autor: Günter König (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nachtrag:

Ein einfacher Transistor am Ausgang eines C-MOS Gatters (z.B. 4011)
schaltet auch nur von L --> H oder umgekehrt....

nochmal Gruß,
Günter
