Bauteile einer Schaltung

A Anton Gast 01.02.2011 14:56 #2043275

Lesenswert?

•

▲ ▼

Hallo

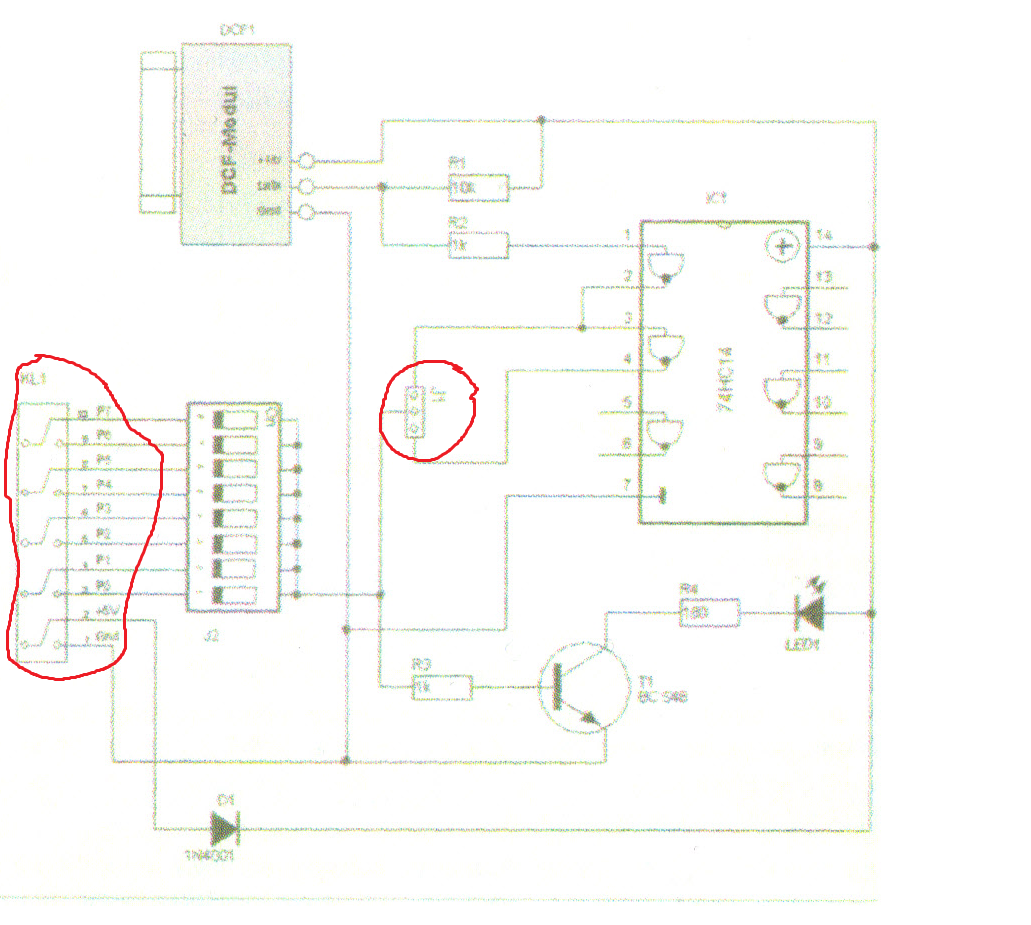

Kann mir viellt jemand sagen welchen Namen die in rot eingekreisten
Bauteile haben.

Vielen Dank

Angehängte Dateien:

• schaltung.png (610 KB)

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

MB M. B. (ohmen) (Firma: TH Nürnberg) 01.02.2011 15:02 #2043288

Lesenswert?

•

▲ ▼

J1 ist ein Jumper
Kl.1 irgendeine Anschlussklemme

HTH

Antwort Zitieren Bearbeiten Löschen Beitrag melden

US U.R. Schmitt Gast 01.02.2011 15:02 #2043289

Lesenswert?

•

▲ ▼

Das große ein Steckverbinder oder 2-reihige Stiftleiste, das kleine eine
einreihige Stiftleiste.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

T tom Gast 01.02.2011 15:02 #2043291

Lesenswert?

•

▲ ▼

Stiftleiste, Jumper???
