Hallo,

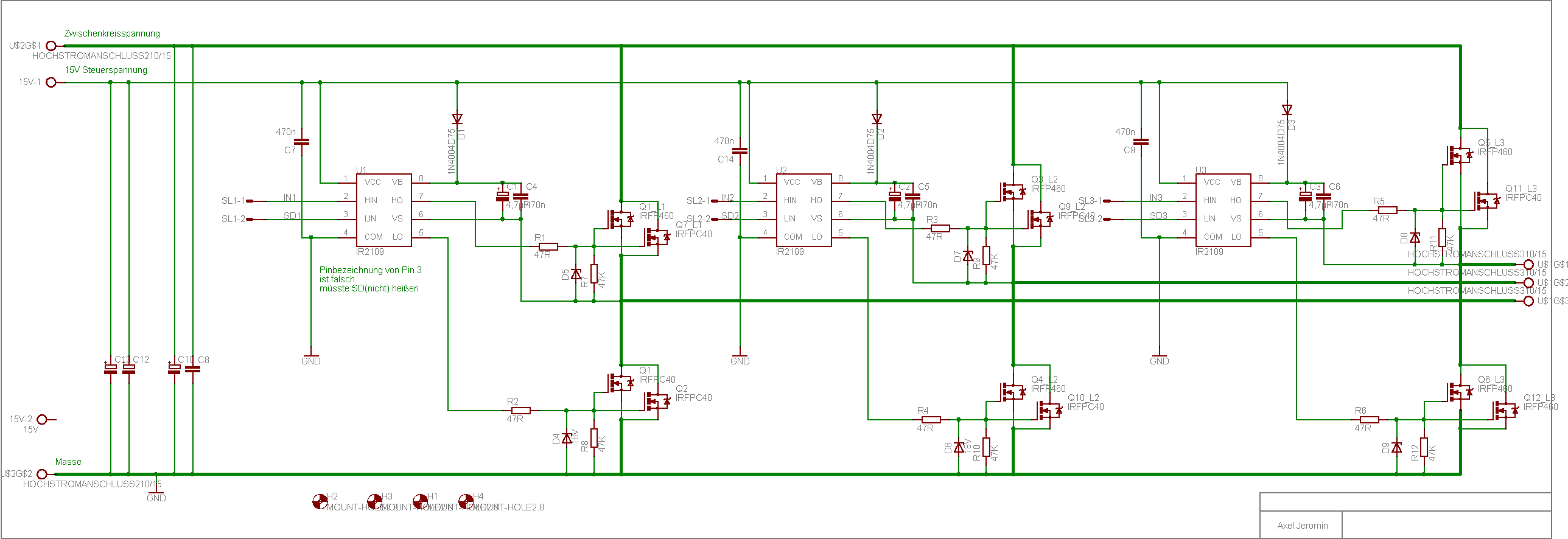

wie hoch ist die Spannungsfestigkeit der Bootstrapkondensatoren (C1,C4)
in dieser Frequenzumrichterschaltung, hier aus dem Wiki?

Link:
http://www.mikrocontroller.net/wikifiles/d/db/FU_W...

Hoffe mir kann jemand helfen.
Daniel

Autor: Zwölf Mal Acht (hacky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was sagt denn das Datenblatt zu diesen Treibern ? Wieviel braucht man
fuer ein Gate ? 1V, 10V, 100V ?

Autor: Mini-Max (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich denke mal min. 20V da ja die Gates der Transis vermutlich auch nur
20V verkraften ;) > ich lasse mich aber gerne eines besseren belehren ;)

Autor: Daniel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Zwischenkreis der Schaltung hat 325V. Datenblatt des Treibers:
http://www.irf.com/product-info/datasheets/data/irs2109.pdf

Und hier nochmal der Link zum Artikel:
http://www.mikrocontroller.net/articles/Frequenzum...

Autor: Mini-Max (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja schon, aber du darfst ja nur die Gate-Source Sterecke betrachten. Und
die darf nun mal nicht größer als 20V sein.

Aber wie gesagt, ich würde mich freuen, wenn das jemand bestätigen
könnte.

Autor: Daniel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das würde heißen die Spannungsfestigkeit müsste bei nur etwa 25V liegen?

Autor: Mini-Max (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn ich das richtig auslege, schon. Aber wie gesagt, das habe ich mir
nur durch (gefährliches) Halbwissen hergeleitet! Vielleicht wiederlegt
das ja jemand!

Autor: Daniel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du hast recht. Ich hab gerade das
(http://www.irf.com/technical-info/designtp/dt98-2.pdf) hier bei IR
gefunden.

Danke
Daniel
