Bezeichnung "VB" in einem Schaltplan

Max Gast 27.02.2011 21:35 #2082241

Lesenswert?

•

Hallo,

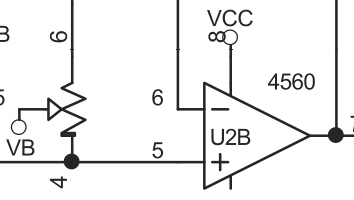

ich habe in einem Schaltplan die Bezeichnung "VB".
Was genau bedeutet diese?  Ich dachte erst es ist die
Versorgungsspannung, aber die ist ja mit VCC angeben.

Vielen DAnk schonmal für eure Hilfe (:

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Ulla Gast 27.02.2011 21:43 #2082260

Lesenswert?

•

▲
▼

Das ist die Spannung "VB", die irgendwo anders in dem Schaltplan
(hoffentlich) definiert ist.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Georg A. Gast 27.02.2011 21:44 #2082261

Lesenswert?

•

▲
▼

V-Bias?

Antwort Zitieren Bearbeiten Löschen Beitrag melden
