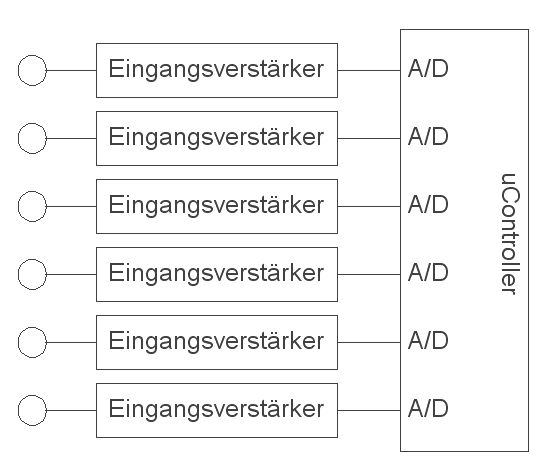

Hallo, das Bild zeigt meinen prinzipiellen Schaltungsaufbau: es gibt mehrere "Eingangsverstärker", die identisch aufgebaut sein sollen. Man könnte nun das Schaltbild des Verstärkers 1x zeichnen, und dann mehrfach per Copy/Paste zum Gesamtschaltbild zusammenfügen. Weiß jemand, ob und wie der intelligentere Weg möglich ist: 1x zeichnen, zum Modul/Komponente/Block oder ähnlichem erklären, und dann mehrfach als Symbol/Block/etc. in das Gesamtschaltbild einfügen ? Blockdiagramm und Modulgruppe habe ich schon erfolglos ausprobiert.
Gast
#2095182
noch einfacher als Copy/Paste geht wohl nicht. Aber Vorsicht, beim Einfügen nicht "Alle Signale behalten ihren Namen" anklicken sonst kommen die Netznamen doppelt vor.
Nebst dem Guttenbergieren gibt es auch das "Multi-Sheet Design". Falls nur ein paar Boards: copy & past. Wenn's mehr als nur ein paar sind: Multi-Sheet Design
