Forum: Mikrocontroller und Digitale Elektronik Pinbelegung UM2102 (ELV) USB<->UART


Autor: Detlev T. (detlevt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Leute,

http://www.elv.de/output/controller.aspx?cid=74&de...

das Modul ist zwar schnucklig und der Preis in Ordnung, aber wo zum
Geier finde ich die Pinbelegung dieses Moduls (außer in dem
kostenpflichtig downloadbaren Artikel natürlich ;-) )

Danke für eure Hilfe.

Gruß, DetlevT

Autor: Philipp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vermutlich wird wohl ein Datenblatt oder ähnliche bei liegen. Wenn nicht
hast du sicher das "Recht" es kostenlos zu bekommen.

Gruß Philipp

Autor: Dr. Pseudorra (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmm, das ding mach echt nen netten Eindruck ...
Aber da es auf UART wandelt, wird das mit der Pinbelegung schon nicht so
schwer sein, oder?
Also wenns vor dir liegt, einfach mal ein bisschen rumprobieren, oder
Datenblatt vom IC und Leitungen verfolgen wär mal ein Ansatz ;)

Autor: Detlev T. (detlevt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Leute,

gekauft habe ich das mOdul halt noch nicht. Die "technische Hotline" des
ELV-Shops hat mich nur auf den Artikel verwiesen. Wenig
kundenfreundlich, finde ich.

Ich habe mir jetzt die (vermutliche) Pinbelegung aus dem Platinenlayout
erschlossen. (DAS gibt es ulkigerweise gratis.) Die Arbeit wäre meiner
Meinung nach unnötig gewesen. Na ja, Schwamm drüber.

Gruß, DetlevT

Autor: Holger (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hilft das Chip Schematik weiter.
Ich habe auch so ein Teil da bestellt, u stehe vor dem gleichen Problem.
Gruss Holger.

Autor: Detlev T. (detlevt)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Holger,

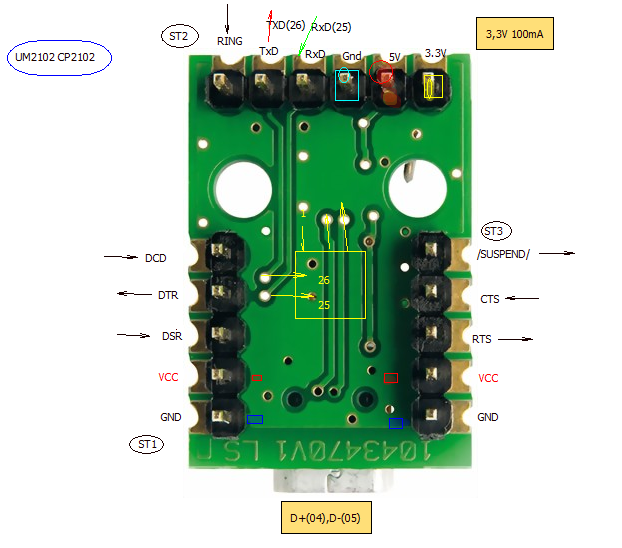

das habe ich herausgefummelt. (Blick von oben). Alle Angaben aber ohne
Gewähr(!).

Gruß, DetlevT

Autor: Holger (Gast)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
@Detlev T. (detlevt)
Danke für den hint.
Der ELV liefert den Aufbauplan mit 7 Seiten Papier mit dazu.

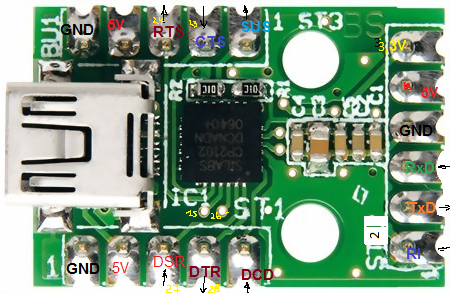

Aus Bild4 habe ich die Schaltung für das UM2102 mit Pin-Belegung
abgeleitet.

Gruss Holger.

Autor: Sabine (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Holger Pin4,5 ist D+,D-
Gruss Sabine.

Autor: Toni Eder (blackx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi ich kapier aber immer noch nicht ob ich zum Controller RXD mit RXD
oder
RXD mit TXD verbinden muss. Kann mir das mal bitte einer sagen?

Autor: :-) (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
kreuzen
