Hallo,
ich möchte eine kleine cnc bauen, um Platinen zu bohren. Dazu brauch ich
natürlich einen Schrittmotortreiber.

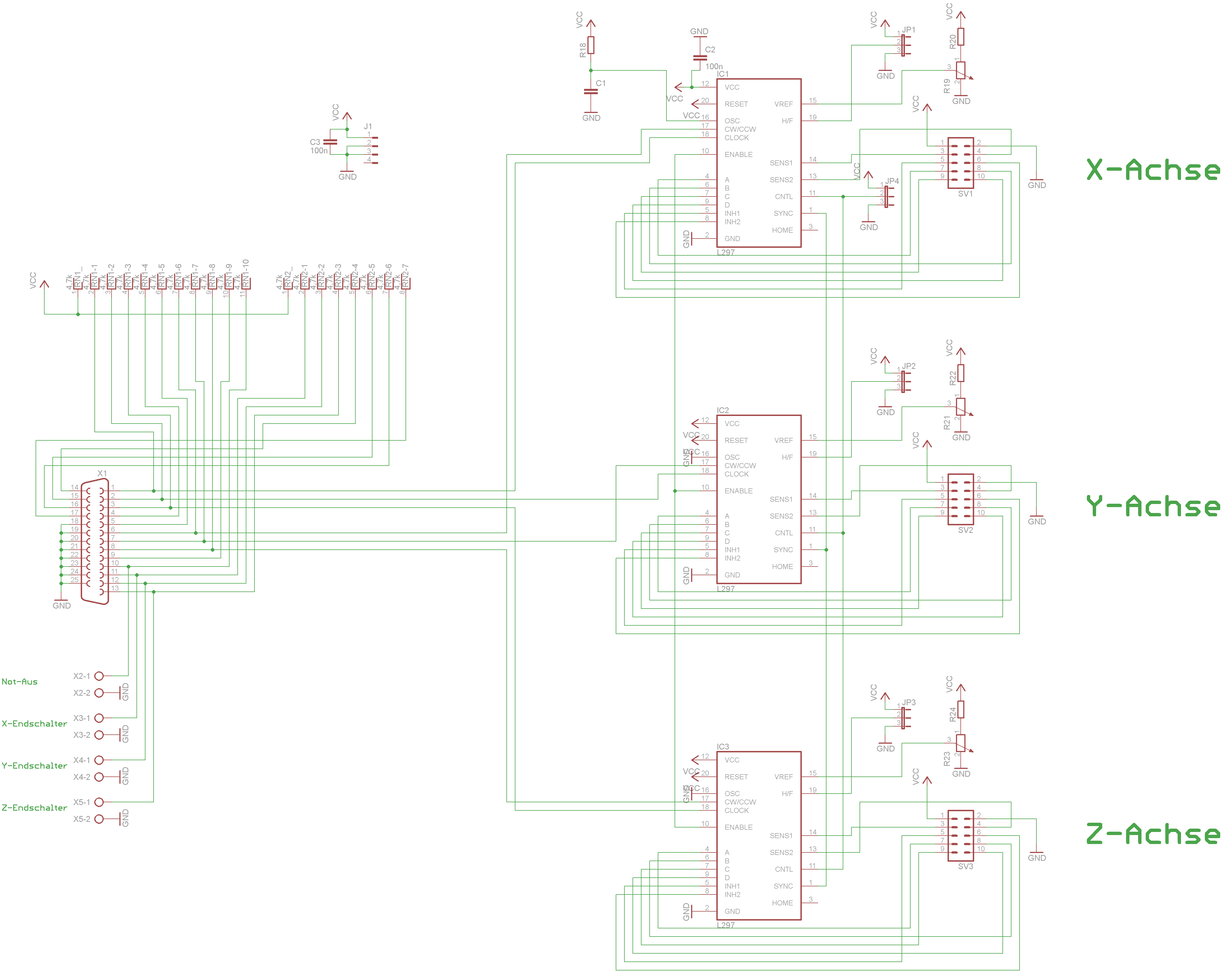

Jetzt habe ich mal einen Schaltplan gemacht mit einem L298 und L297 und
wollte einfach mal fragen, ob das so funktionieren würde, oder was noch
fehlt!

Autor: Knilch (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum siehst du nicht in das Datenblatt von ST? Da ist ausser der
Verschaltung der beiden ICs sogar ein Layout mit drin.
www.st.com/stonline/books/pdf/docs/1773.pdf

Autor: Chris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi, ich habe mir das Datenblatt schon längst angesehn. Es geht mir nur
darum, ob meine version so passt. Habe im Internet gesehn, das da noch
dieses Widerstandsnetzwerk dranne ist. Wozu braucht man das?

Autor: Johannes F. (emitterfolger)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das sind PullUp-Widerstände. Die dienen dazu, ein definiertes (High-)
Potential an die Eingänge des L297 zu legen, wenn diese nicht verbunden
sind.

Autor: Chris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok, ist also besser diese einzubauen.
