Spannung und Steuersignal über 2 Adern?

Stefan Gast 01.04.2011 20:04 #2128658

Lesenswert?

•

Hallo,

habe mal eine Frage an euch Profis.

Ich habe eine zwei Adrige Leitung, an den Liegen 5Volt und Masse an.
Die mit ein Mikrokontroller verbunden sind. Nun möchte ich aber das der
Mikrokontroller Daten empfangen kann die ich über die Serielle
Schnittstelle Schicke. Dazu würde ich ja eine Dritte Leitung brauchen
(TXD) sicherlich kann ich nicht einfach die Spannungsführende Leitung
dazu verwenden. Wollte die Daten erst über Funk Senden was auch
wunderbar klappt, da ich diese Schaltung aber ca. 20 mal aufbauen muss
wäre die funklösung zu teuer

Habt ihr eine Idee?

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Michael H. (michael_h45) 01.04.2011 20:05 #2128660

Lesenswert?

•

▲
▼

Aufmodulieren oder einen dicken C vor den Controller.

Modulation im einfachsten Fall (AM) mit einem Addier-Netzwerk aus
Widerständen und einem Emitterfolger zur Stromverstärkung.
Demodulation z.B. über Komparator

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Stefan Gast 01.04.2011 20:08 #2128661

Lesenswert?

•

▲
▼

dann werde ich mal suchen wie das aufmodulieren funktioniert, das mit
den condensator klingt zwar besser, aber soviel platz ist leider nicht
um ein großen zu verbauen

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Purzel H. (hacky) 01.04.2011 20:30 #2128690

Lesenswert?

•

▲
▼

Das Ganze ist relativ einfach. Die Speisung with auf jeder Seite ueber
je eine Spule auf das Kabel gegeben. Das Signal wird je ueber ein
Konsensator auf das Kabel gegeben.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

MagIO Gast 01.04.2011 20:41 #2128703

Lesenswert?

•

▲
▼

Oder mit ner Einspeisung von Signal und Spannung per H-Brücke.
Rot = Vcc, schwarz = GND => low
rot = GND, schwarz = Vcc => high

Du brauchst dann auf der Controller-Seite nur nen Brückengleichrichter,
der Dir wieder die Versorgungsspannung zur Verfügung stellt.

Die schwarze Leitung ist dann dein Signal.

So macht man das bei der Modelleisenbahn auch.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael H. (michael_h45) 01.04.2011 21:04 #2128722

Lesenswert?

•

▲
▼

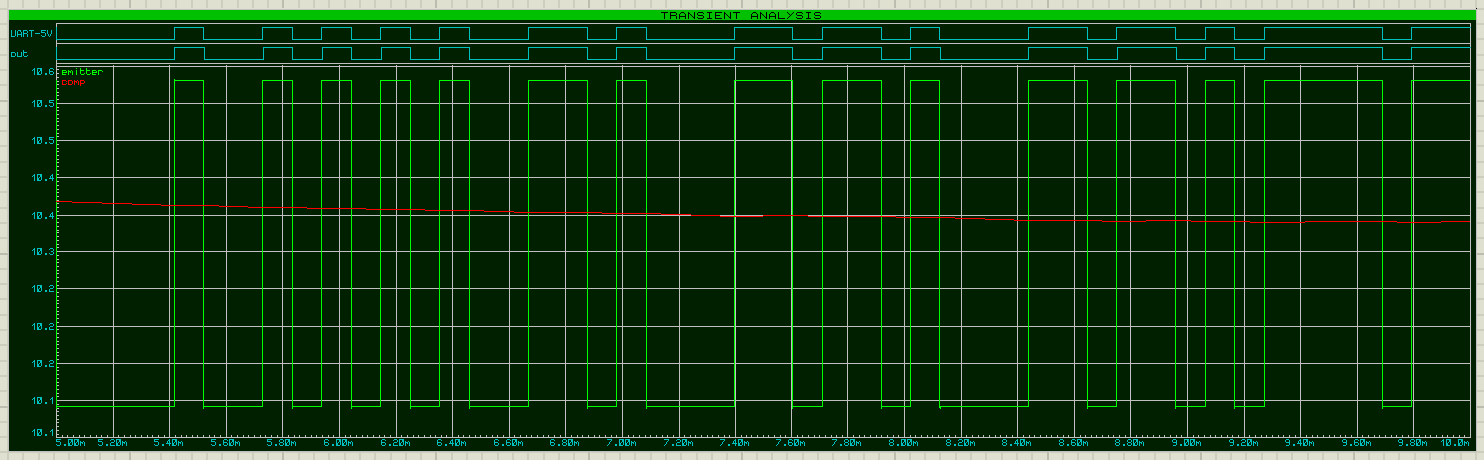

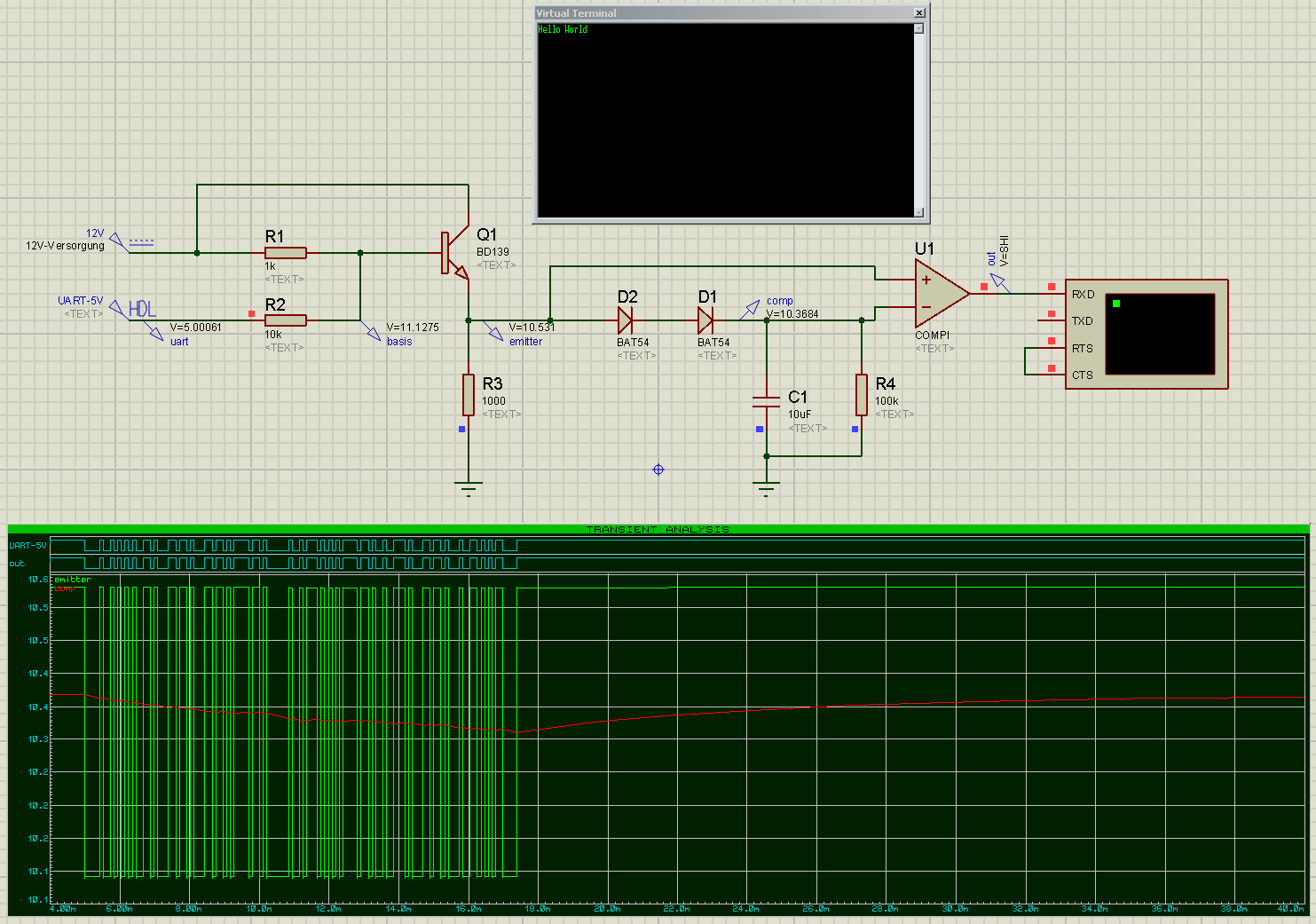

So, im Midsession Interval auf die schnelle zusammengeklickt, um das
Prinzip zu zeigen.
Ist sicher noch zu optimieren.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Tilo R. (joey5337) 01.04.2011 21:16 #2128735

Lesenswert?

•

▲
▼

Noch eine Idee:
mit 2 unterschiedlichen Versorgungsspannungsniveaus, z.B. 5V und 10V.
Die Spannungsversorgung des MC dann über eine Diode, wenig Puffern,
Festspannungsregler.
Den Signalhub mit einer Z-Diode + Widerstand gegen GND um 4,7V
runterholen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael H. (michael_h45) 01.04.2011 21:19 #2128741

Lesenswert?

•

▲
▼

Ja, siehe Post über deinem.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Stefan Gast 01.04.2011 21:33 #2128757

Lesenswert?

•

▲
▼

ich danke euch für die vielen antworten, ich denke damit werde ich ein
ergebniss zu stande bekommen :)

Antwort Zitieren Bearbeiten Löschen Beitrag melden
