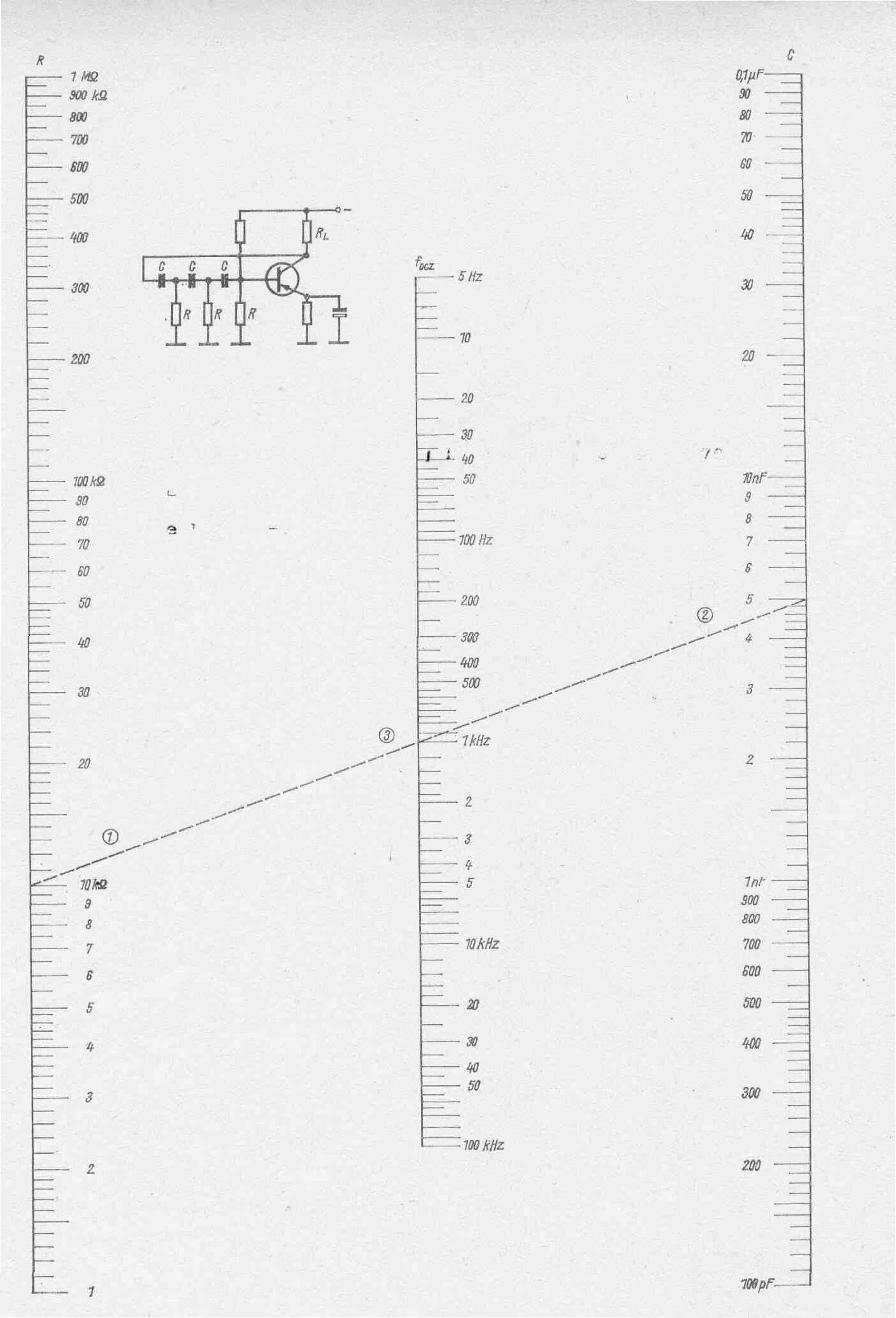

Hallo Forum :) habe in letzter Zeit häufig mit Operationsverstärkern zu tun. im gegenkopplungszweig liegt zur Bandbreitenbegrenzung dem Gegenkopplungwiderstand ein kleiner Kondensator parallel, um die hohen Frequenzen zu unterdrücken. Im Eingang ganz ähnlich für die untere Grenzfrequenz. Viele werden das kennen. Die Berechnung von Gegenkopplungswiderstnd in Abhängigkeit von der Verstärkung geht immer einher mit der Berechnung/ Abschätzung des parallelen Kondensators für die F_o. Formel ist ja "wohlbekannt" 1/2xPixRxC. Mein Vater hatte immer dutzende Nomogramme für solche (zumindest ähnliche) Sachen. Vielen evtl. auch als HF-Tapete bekannt. Kennt jemand von uns eine Quelle, von der ich mir ein Nomogramm zum Anlegen und Ablesen der Grenzfreuenz bei verschiedenen RC Paarungen ziehen kann? Google hat mir https://sites.google.com/a/prenninger.com/elektronik/home/selbststudium/vhs-kurs/vhs1 diese Seite gegeben, aber hier ist ein Download nicht möglich - leider. http://www.schaltungen.at/a2broker?a2target=schaltungen&action=download&documentId=106002 Mit Excel habe ich auch schon probiert, bekomme aber die Matritze nicht als XY Diagramm abgebildet - weil wäre ja auch eine Option, das hierüber zu gestalten. Danke Axelr.
