Guten Abend,

ich habe vor einiger Zeit eine LPKF Platinenfräse 101 LC in die Hand
bekommen.

Leider waren keine Kabel und Datenblätter anbei... Nach einigem hin und
her habe ich das Teil aber schlussendlich doch zum Laufen bekommen.

Momentan läuft es mit der eagle Freeware Version und einem Freeware
RS232 Terminalprogramm. Angesprochen wird die Fräsesteuerung mit dem
HPGL Protokoll. Eagle kann die Daten erzeugen, welche aber noch
angepasst werden müssen (Momentan nur händisch gemacht zb Befehl für
Bohrer an/aus, Trennzeichen einfügen) Mit ein bisschen tricksen habe ich
auch einen Multilayer hinbekommen.

Nach einem Umzug hab ich leider keinen Platz mehr für das Teil und will
es abstoßen. Die Fräse ist recht massiv und groß, aber auch nicht leise.

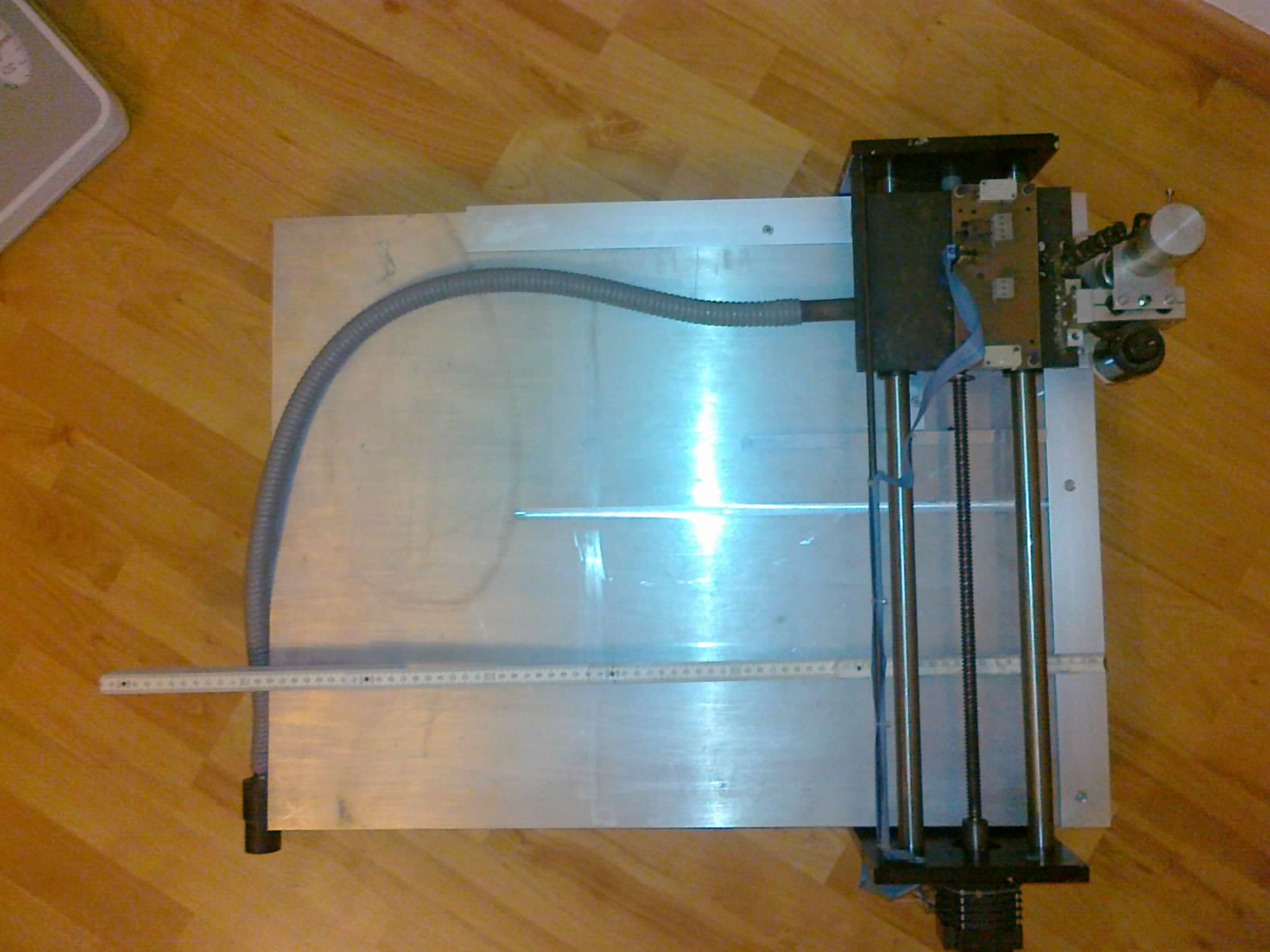

Größe der Fräse ca b650 t750 h270 (max Platinengröße rundum ca 550x650)

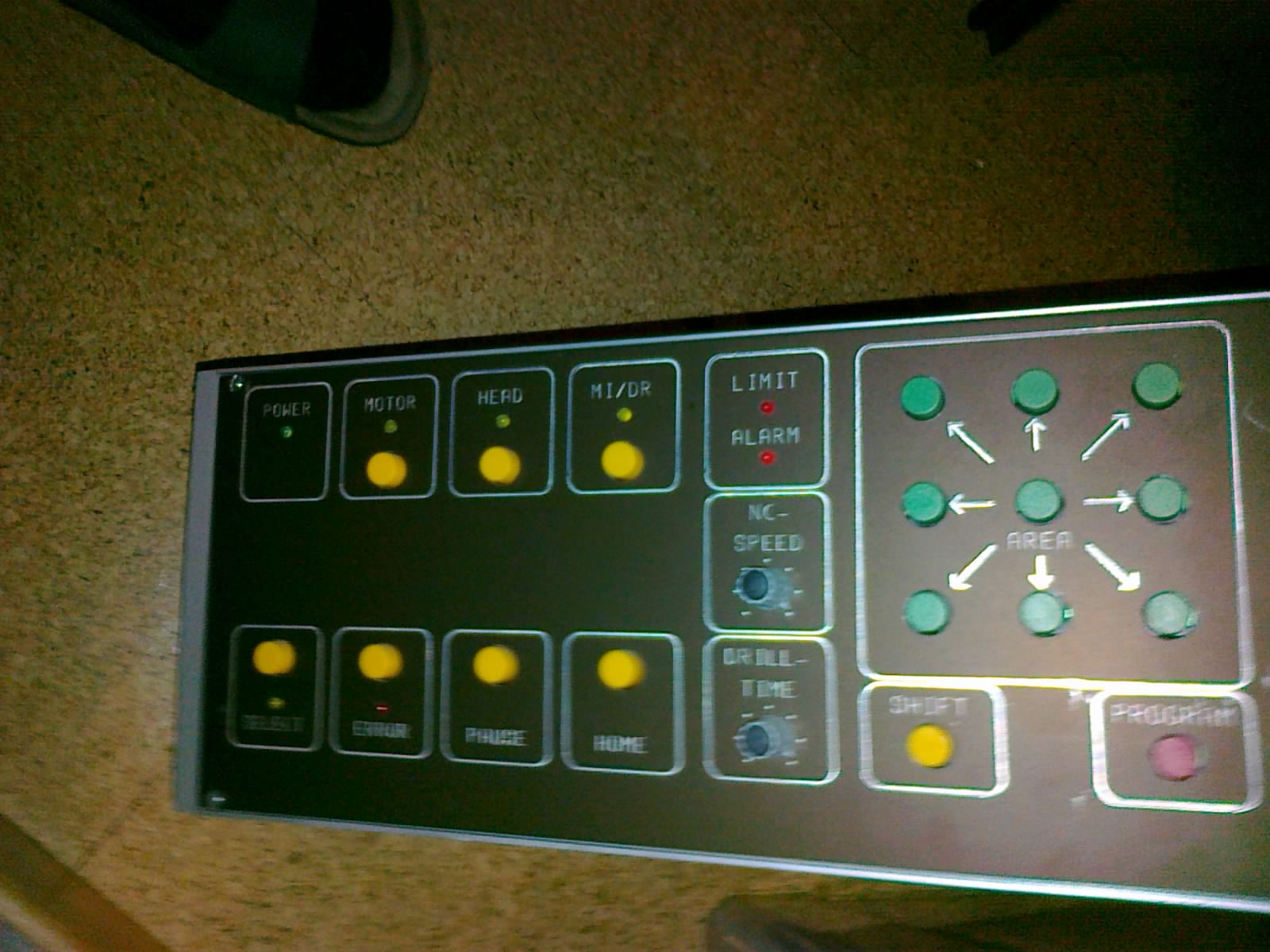

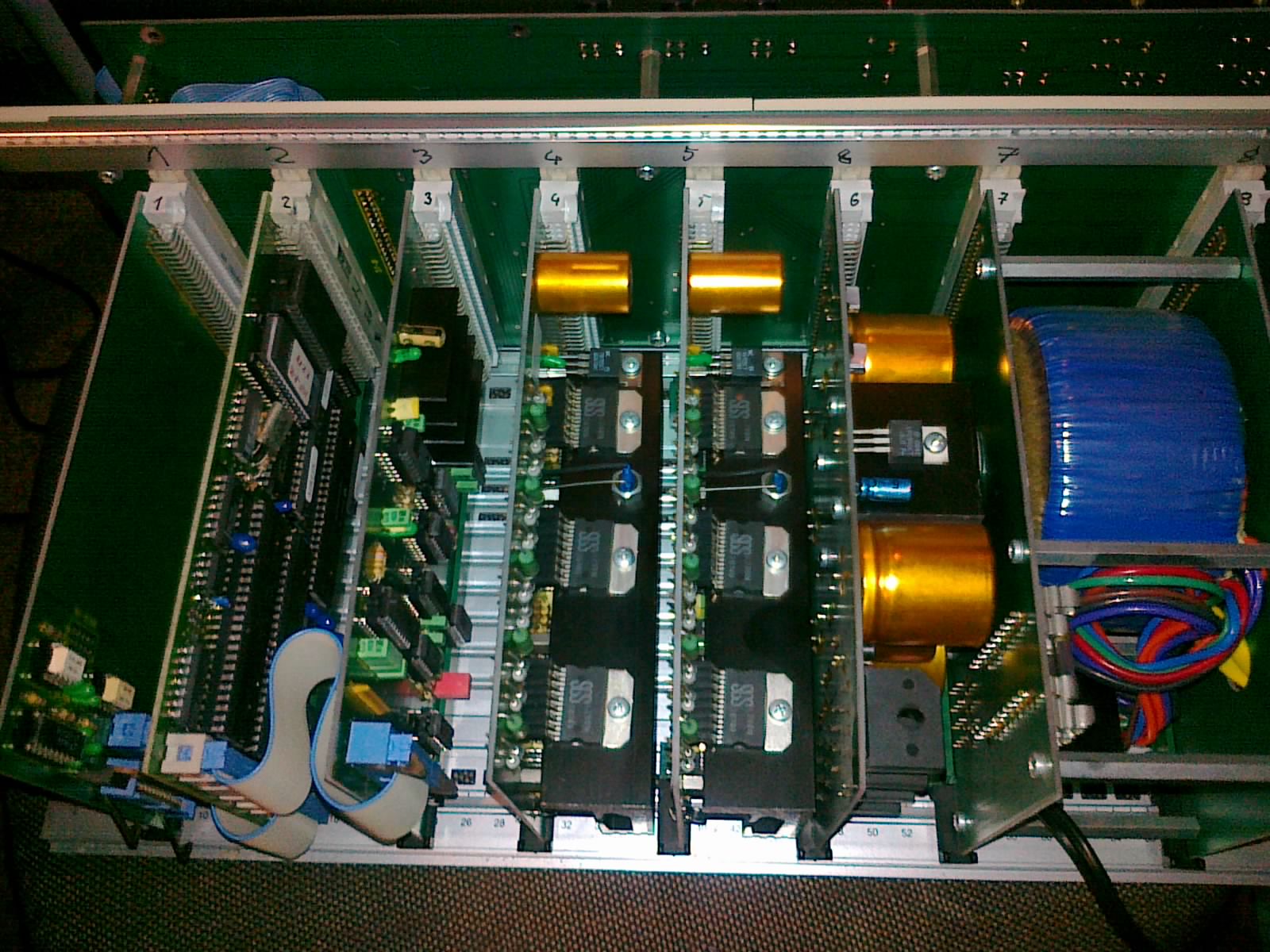

und die Steuerung ca b450 h150 t250. Schrittweite der Motoren ist nur
6.35µm groß. Ein engagierter Bastler kann bestimmt auch den Hubmagneten
für die Fräßkopfabsenkung auf Motorbetrieb umstellen.

Ich häng erst mal ein paar Fotos ran und warte auf euer Feedback...

Wenn hier einer ein gutes Angebot reinstellt oder mir schickt und den
Zuschlag bekommt, kann das Teil bei Braunschweig abholen.

Gruß
Ert

[Nils P. (ert)]

Nanu, hat keiner einen Kommentar? Keine Bitte um Detailinformationen?

Dann häng ich einfach noch ein Video an. Die Fräse in Aktion beim Bohren
einer Testplatine.

Ist also auch für jeden Ätzer interessant.

[Omega G. (omega)]

Also ist die Fräse soweit funktionsfähig, dass man damit fräsen und
bohren könnte?

[Tueftler (Gast)]

wat kost?

[Nils P. (ert)]

Ja, Fräse ist funktionsbereit und wird angesteuert wie oben beschrieben.
Kosten tut sie das, was einer von euch ausgeben will. Stell hier ein
Angebot rein oder schick mir nen Angebot zu.

Versand ist prinzipell möglich, da die Fräse aber einiges wiegt, müsste
sie per Spedition versendet werden. Das Problem dabei ist, dass ich mir
nicht zwei Tage freinehmen werde, um auf die Abholung zu warten. Und mit
Terminabholung kostet das halt einiges, habe grade kurz gesucht -->
~120€.

Gruß
ert

[Omega G. (omega)]

Mh... Ist aufteilen auf mehrere Pakte möglich bzw. was wiegt das gute
Stück denn? 120€ nur Versand ist mir eigentlich zu viel.

[Nils P. (ert)]

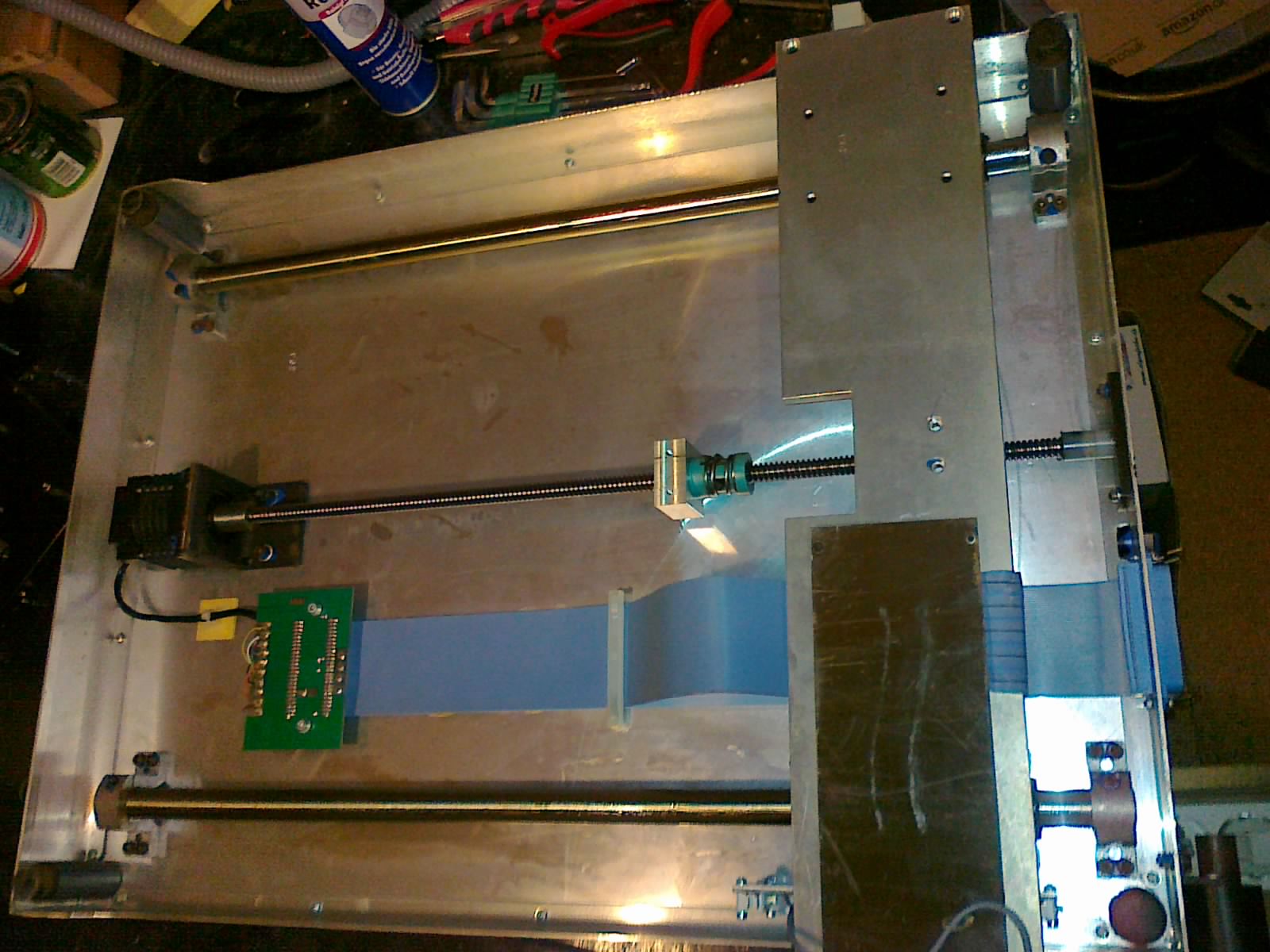

Ich hatte die Fräse schon einmal teilweise auseinander gebaut. Ist
möglich, aber umständlich, und es bleibt immer noch die große Fräsplatte
mit Untergestell mit ca 600x700x150 und ca 25kg, die ist nicht
demontierbar. Ich schau morgen nochmal wegen den genauen Abmaßen.

[(Ein) (Gast)]

Was ist damit möglich, hast du eventuell ein Bild einer Beispielplatine
zur Hand?

[Pieter (Gast)]

moin moin,

einen Stepper als Festlager zu nutzen ist doch nur murks...

MfG
Pieter

[Nils P. (ert)]

Hi,
ich habe eine Test-Platine doppelseitig mit einem TQFP Mega88
hinbekommen, Abmaße ca 60x60. Fräswerkzeug war ein 0,1mm 30°
Gravierstichel. Gebohrt habe ich mit einem 0,75mm Bohrer. Ich muss die
Platine in irgendeiner Kiste hier haben (Umzug), ich such die mal.

Das bekommt man aber auch besser hin, wenn man einen richtigen Fräser
nimmt und die Fräse ein bisl umbaut. Ich habe nur bewiesen das das gute
Stück noch geht.

Meiner Meinung nach kommt die Fräse für einen Basler in Betracht der
Lust hat ein bisschen weiter zu tüfteln. Na Tüfler, wie wär es?
Zb. eine Höhenregelung des Fräsmotors, oder ein Umbau auf 3 Achsen, als
3Achsen Fräsmaschine, oder oder oder. Da die Fräse recht massiv ist ist

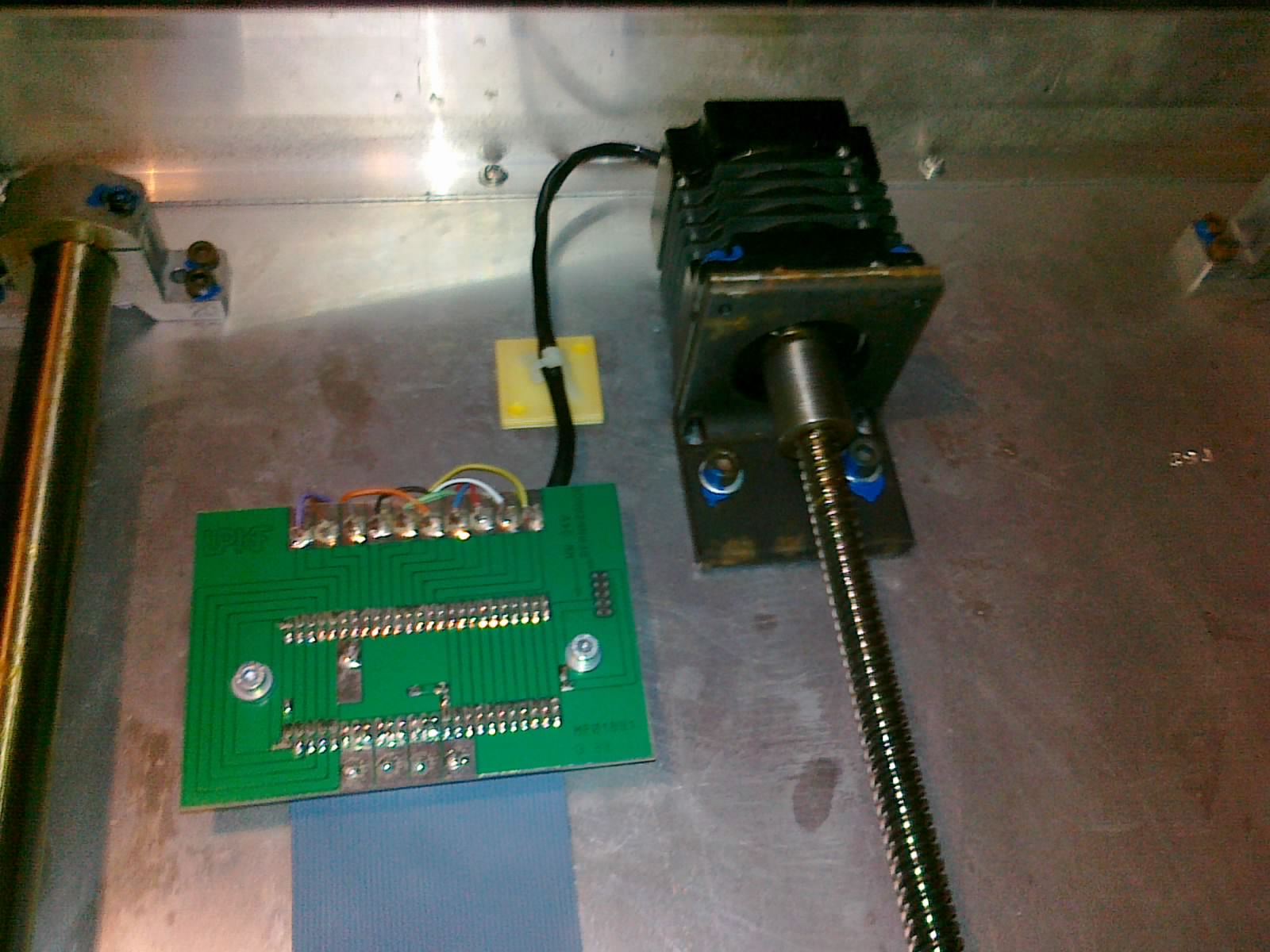

mit der einiges möglich. Es wurden glaube ich auch 5Phasen
Schrittmotoren von Berger Lahr verbaut.

Ich mach heute Abend mal eine Fotosession.

Gruß Ert

[Nils P. (ert)]

Datasheet

[Olaf K. (korky2)]

Sag doch mal einen Preis.

Ungefähr.
So circa.

Ich denke meine Preisvorstellung ist für Dich lächerlich ...

[Nils P. (ert)]

Also 400 Tacken sollte das gute Stück schon bringen. Maximales Gebot
aktuelle grade 320€ für einen Ausschlachter...

[Nils P. (ert)]

Guten Morgen,

Hab das gute Stück jetzt mal gewogen, so aufgebaut wie in dem Video
gezeigt wiegt sie 34kg. Hinzu kommt die Steuerung mit 9kg. Ich kann die
Fräse demontieren und in drei Paketen mit dhl versenden. Würde so etwa
50€ kosten.

Auf dem Video ist eine kleine Platine zu sehen. Ich geb zu das mein
Handy nicht grade eine gute Qualität heraus gibt. Und für Makroaufnahmen
kann man das Gerät nicht gebrauchen. Ich habe aber auch schon eine
bessere Platine gefräst, finde sie in den Kisten aber grade nicht.
