Forum: Mikrocontroller und Digitale Elektronik LM2676 Layout-Optimierung


LM2676 Layout-Optimierung
von olic (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo

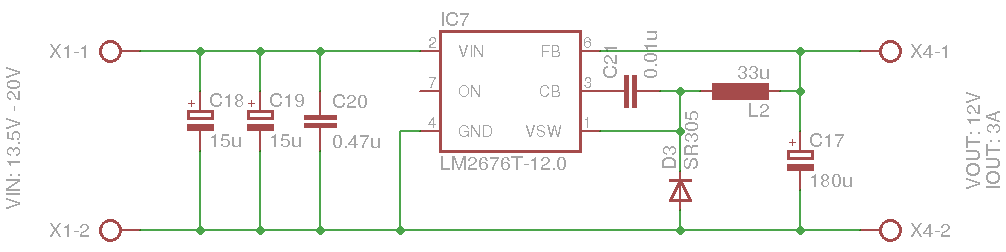

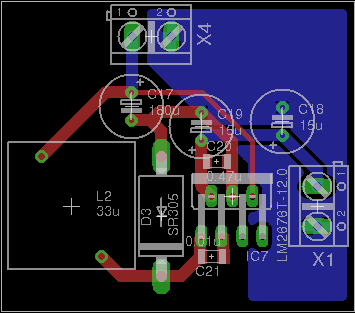

Zurzeit bastle ich gerade am Layout für einen LM2676-Schaltregler rum.
Da ich noch nicht viel Erfahrung habe, habe ich die Tipps von Lothar
Miller [1] und die National Appnote 1229 [2] zu Rate gezogen.
Ich hoffe nun, dass Layout einigermassen störungsfrei ist. Was meint ihr
dazu?

Gruss Oli

[1] http://www.lothar-miller.de/s9y/categories/40-Layout-Schaltregler
[2] http://www.national.com/an/AN/AN-1229.pdf

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: LM2676 Layout-Optimierung
von Juergen G. (jup)

Lesenswert?
• ▲
▼
Die Strompfade sind OK denke ich.

Ich wuerde allerdings den Regler an den Rand der Platine setzen so das
die Kuehlfahne des Reglers nach aussen schaut, oder zumindest einen
gewissen Abstand zu den Elko's lassen.
