Pulsweitenmodulation Schaltunung

Frank Seyer Gast 15.06.2011 09:40 #2225803

Lesenswert?

•

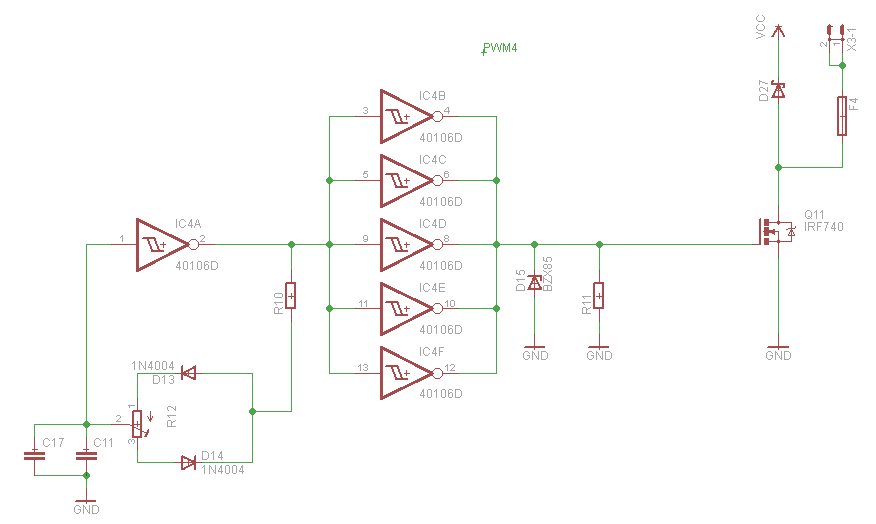

Die Schaltung anbei ist zur erstellung eines PWM Signals das man
mithilfe des Potis verändern kannn.

Allerdings habe ich noch verständnissprobleme wie die Schaltung jetzt
wirklich funktioniert und wie step for step das signal ensteht.

Wäre cool wenn mir das jemand erklären könnte.

mfg Frank

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Frank Seyer Gast 15.06.2011 09:41 #2225805

Lesenswert?

•

▲
▼

EDIT: Die 5 Schmitt Trigger werden verwendet damit die Spannung beim
Transistor rechts davon ausreicht um ihn zu betreiben, das is mir klar.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
