vorstufe für h-brücke

tizano Gast 12.07.2011 12:45 #2261568

Lesenswert?

•

Hallo,
ich muss eine vorstufe für ein tonsignal (aus einem kopfhörer bauen) ,um
das signal als steuerspanung für eine h_brücke zu verwnden.die vorstufe
soll mit ein Übertrager gebaut werden. weiss jemand wie das geht?
danke im voraus.

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Düsendieb Gast 12.07.2011 12:56 #2261584

Lesenswert?

•

▲
▼

Wie soll die H-Brücke aufgebaut sein? Sinvollerweise sollte hier für
eine integrierte Schaltung eingesetzt werden.

Gib mal mehr Infos.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

tizano Gast 12.07.2011 14:03 #2261660

Lesenswert?

•

▲
▼

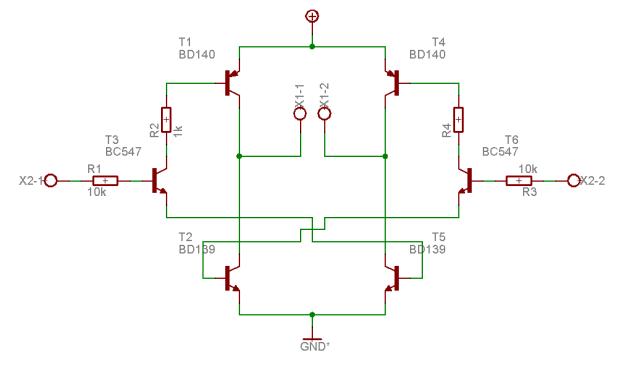

also ich habe ein tonsignal aus den pc mit 100hz und daraus  will ich
eine potentialfrei-spannung haben damit ich die h_brück steueren kann.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Ben _. (burning_silicon) 12.07.2011 15:50 #2261791

Lesenswert?

•

▲
▼

Hakenkreuze in deutschen Schaltplänen kommen nicht so gut... ;)

Tonsignal mit 100Hz? Gehts noch ein wenig genauer? Rechteckt, Sinus,
Tastverhältnis, Amplitude?

Galvanisch getrennt gehts nur mit Optokoppler oder Steuertransformator.

Vielleicht siehst Du Dir das Datenblatt des IR2110 mal an? Das ist ein
Halbbrücken-SteuerIC. Zwei davon können eine Vollbrücke steuern. Da
findest Du evtl. brauchbare Ansätze.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
