Suche Bauplan von ELV Netzteil

Alex Gast 23.07.2011 11:15 #2276736

Lesenswert?

•

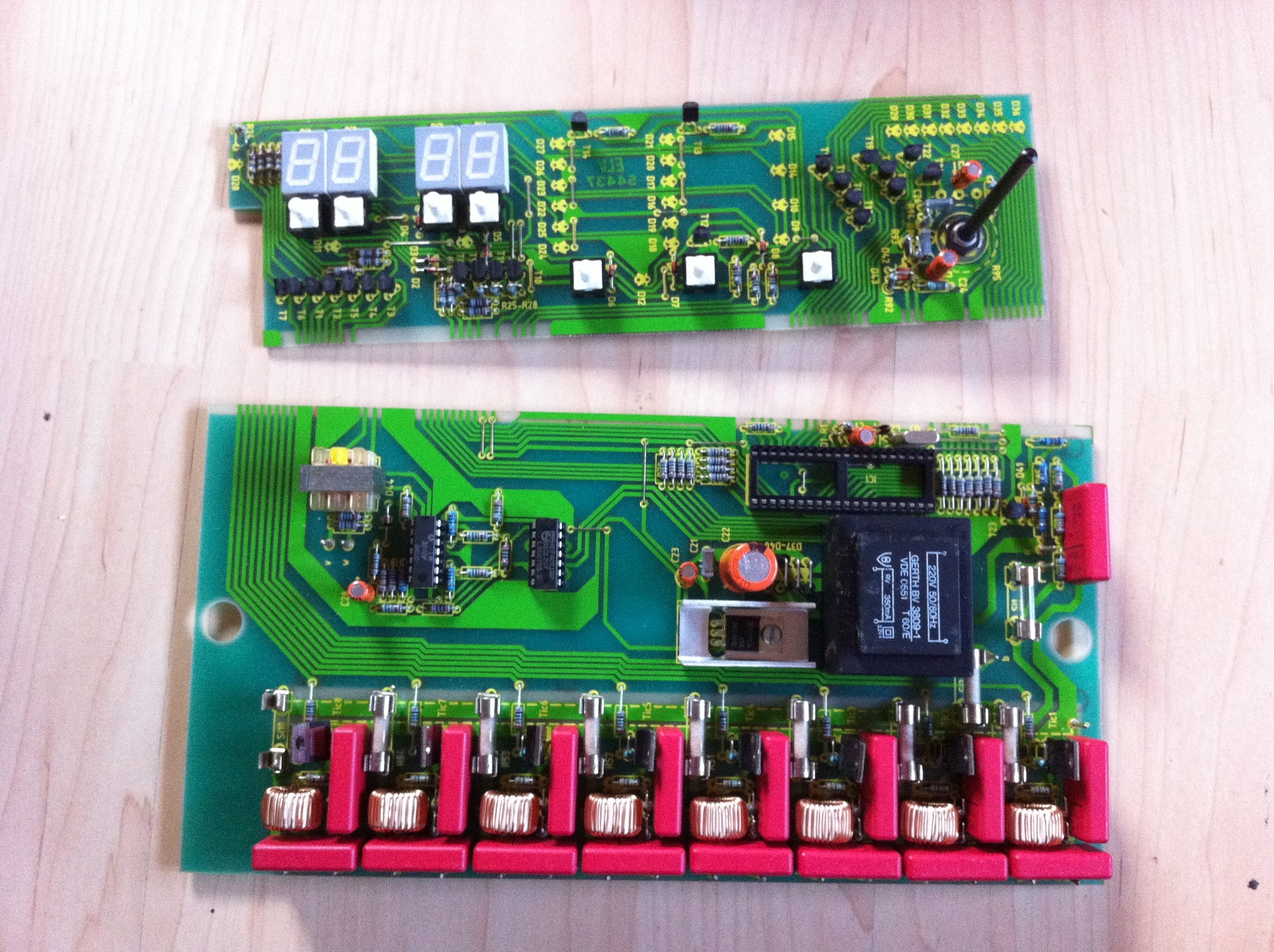

Hallo, ich habe eine Restekiste mit ELV Teilen gefunden. Darunter diese
Zwei Platinen, welche wahrscheinlich zu einem Netzteil gehören.

Die Hauptplatine? hat die Nr. ELV 54436 und die Frontplatine ELV 54437.
Das Gehäuse ist ein schwarzes standart Kunstoffgehäuse.

Ich habe ELV schon angeschrieben aber keine Antwort bekommen. Evtl hat
das Gerät einer von euch und kann mir sagen wie es heisst oder mir die
Anleitung zum Aufbau senden.

greetZ Alex

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Marek N. Gast 23.07.2011 11:22 #2276744

Lesenswert?

•

▲
▼

Moin,

die Traic-Bank auf der großen Platine sieht eher nach einer Lichtorgel
aus, dafür spricht auch der NF-Übertrager. Außerdem fehlt der
Mikrocontroller. Wahrscheinlich ein 87C51-derivat

Beste Grüße, Marek

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Stromfresser Gast 23.07.2011 11:33 #2276754

Lesenswert?

•

▲
▼

Moin,

wurden die Platinen eigentlich mal abgesägt oder sind die so?
Wie soll das dann mal funktioniert haben? Ich sehe da ehrlich gesagt
nicht, wie die Leiterbahnen sinnvoll weitergeführt werden können.
Stecker o.ä. sind ja auch keine dran...

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Alex Gast 23.07.2011 11:38 #2276762

Lesenswert?

•

▲
▼

Die Kontakte sind so das man diese im Winkel aneinander Löten kann. Da
lag noch ein Maxim ICL7107CPL in der Kiste der auf den Sockel passen
würde...

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Alex Gast 23.07.2011 11:44 #2276768

Lesenswert?

•

▲
▼

NEIN, ich hab ich gefunden. Es ist ein DLP 2000 8-Channel Digital Light
Prozessor. Ich hät auch vorher mal auf die Idee kommen können das das
Gerät kein Netzteil ist und mir das mal genauer angucken ^^ Danke. Dann
kann ich es ja nun als Ersatzteillager nutzen xD

Antwort Zitieren Bearbeiten Löschen Beitrag melden

mkroes Gast 23.07.2011 11:59 #2276786

Lesenswert?

•

▲
▼

Falls du den Schaltplan benötigst, hab den irgendwo noch vergraben. Das
Ding war mein erstes Projekt in der Ausbildung (ink. eigenem Layout +
Ätzen).

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Alex Gast 23.07.2011 12:04 #2276793

Lesenswert?

•

▲
▼

Danke, aber mit dem Teil kann ich nichts anfangen. Aber die
Kondensatoren darauf immer ^^ Gerade gesehen das das Teil 1978 im
Journal war :P

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Marek N. Gast 23.07.2011 12:43 #2276821

Lesenswert?

•

▲
▼

Ich glaub der ICL7107 würd da wenig Sinn machen, da der keinen externen
Quartz braucht. Außerdem solltes du vorsichtig sein, da die ganze
Schaltung auf Netzpotenzial liegt. Jedenfalls sehe ich keine Optokoppler
für die Gates der Triacs.

Beste Grüße, Marek

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Wilfried B. (behr) (Firma: privat) 26.10.2016 01:23 #4769003

Lesenswert?

•

▲
▼

hallo
bei dem gerät handelt es sich um das lichtsteuer-gerät ELV DLP 2000.bin
im besitz vom Schaltplan des Gerätes ein 8 Kanal light-Computer von der
Firma elv.habe gleiches gerät,leider ist es defekt.wären sie bereit,
ihres mir zu verkaufen? wenn ja,was würde es denn kosten.ich bin
hobby-elek-
troniker.bitte höflichst um eine info.vielen dank

mit freundlichem gruss

Wilfried behr

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Georg Gast 1 Gast 26.10.2016 03:06 #4769027

Lesenswert?

•

▲
▼

Nach inzwischen mehr als 5 Jahren hat der OP das sicher schon zerlegt
und verwertet ...

Bitte in Zukunft vor einer Antwort auf das Datum schauen.

Grüße, Georg

Antwort Zitieren Bearbeiten Löschen Beitrag melden
