Programmierung von ILI9325 TFT Display

Dennis X. Gast 10.09.2011 11:15 #2340247

Lesenswert?

•

Hallo,

ich bin derzeit an einem TFT-Display dran. Das Display hat den oben
genannten Treiber IC, Datenblatt im Anhang...
Jetzt zu meinem Verständnisproblem:

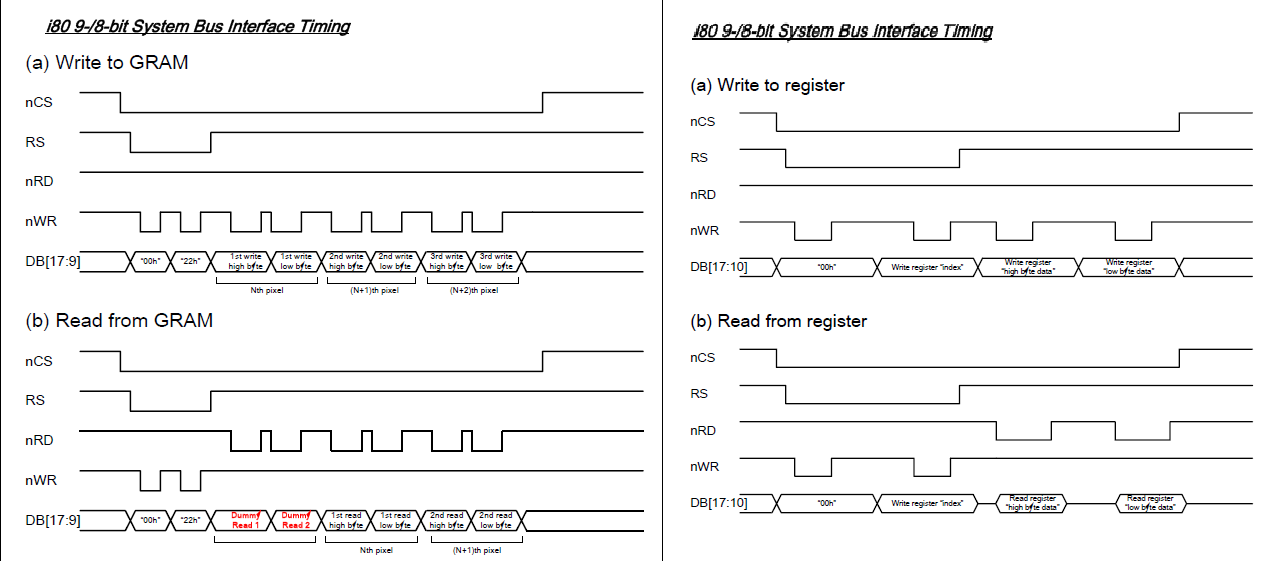

Im Anhang sind die Timing Zeiten vom Display. Jetzt steht da vor dem
Schreibbefehl und dem Index noch eine 00h. Muss ich diese davor senden
oder sind das die 00 die bei einer 16-Bit Index eben noch dran sind,
wenn ich nur die Register von 00h-FFh hab?!
Bin mir da jetzt nicht anz sicher, doch ansonsten ist das Datenblatt gut
beschrieben und die Timings sind auch umzusetzen.

Weiß jemand Rat?

Danke schonmal!
Dennis

Angehängte Dateien:

ILI9325.pdf (1,17 MB)


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Gerhard G. (xmega) 10.09.2011 15:25 #2340480

Lesenswert?

•

▲
▼

Hallo,

du zeigst hier ein 9/8 Bit Übertragungn auf.
Also kann hier keine 16 Bit Übertragung statt finden.

Da das Display intern 16 Bit erwartet müsstest du zweimal 8 Byte senden.
Also 1 Byte "00" 2 Byte "XX"

unter Vorbehalt....

Gruß Xmega
