4017 kaskadieren

OP #2345434
Hallo,

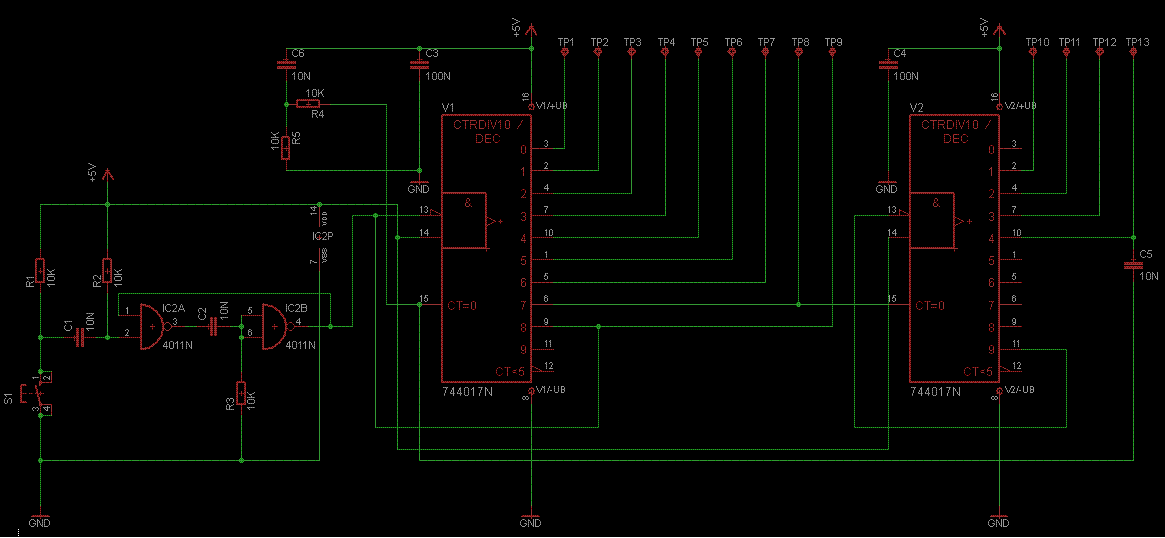

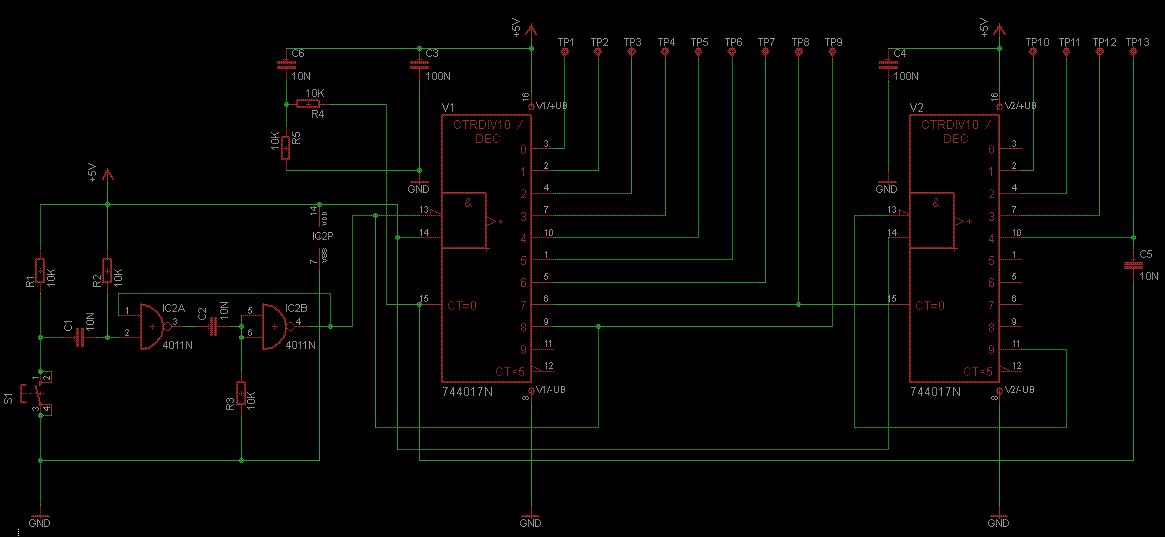

habe obigen dekaden-zähler 4017 kaskadiert. es sollen quasi 13 stufen
mit dem entprellten taster gezählt werden können. master reset wird beim
einschalten über den kondensator c6 erzielt. bei stufe 13 (pin10) wird
ein reset durchgeführt, sodass wieder bei stufe 1 begonnen wird. wäre
lieb von euch, wenn ihr den plan auf richtigkeit prüfen könnt. für evtl.
verbesserungsvorschläge wäre ich sehr dankbar...
