Unbekannte Bauteile

Andreas G. (1412) OP 04.10.2011 13:48 #2369094

Lesenswert?

•

Hi@all,

ich habe beim zusammenräumen ein paar Bauteile gefunden, zu denen ich im
Internet keine weiteren informationen finde.

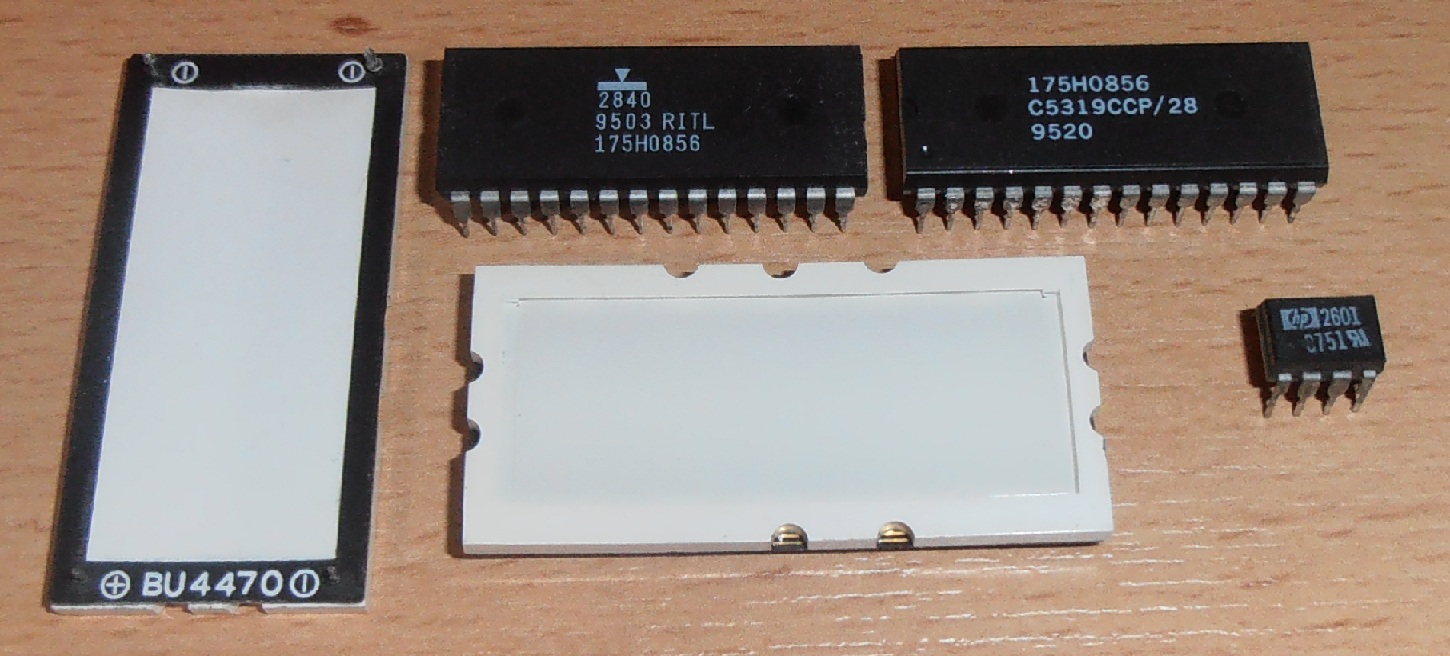

Die zwei ICs rechts oben stammen aus zwei ähnlichen Leiterplatten. V
on dem IC rechts unten (HP 2601) finde ich per google nur HP HCPL-2601,
das ist aber nicht dieser IC, oder?

Und zu den weißen Teilen finde ich auch keine Daten, da habe ich eine
ganze Kiste stehen, die waren mal bei einer auktion mit Teilen dabei.
Ich schätze, dass es Leuchtfolien sind, aber genauere angaben wären
schon schön ;-).


Kann mir da jemand sagen, um was für Teile es sich handelt bzw. den Link
zu einem Datenblatt posten? Falls mal jemandem langweilig ist ;-).

MfG
Andreas

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Sebastian Gast 04.10.2011 14:03 #2369122

Lesenswert?

•

▲
▼

HCPL-2601 wird richtig sein, also ein Optokoppler.

Die anderen sind eher exotisch. Wo stammen die denn her?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Christoph db1uq K. (christoph_kessler) 04.10.2011 14:05 #2369124

Lesenswert?

•

▲
▼

Die "1" sieht eher nach I aus,
http://www.alldatasheet.com/datasheet-pdf/pdf/88912/HP/HCPL260L.html
kann es auch ein L sein?
avagotech.com ist der heutige Name von HP Halbleitern

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Andreas G. (1412) OP 04.10.2011 14:55 #2369198

Lesenswert?

•

▲
▼

Das war eine Spende an unseren Modelbauclub, sprich alte Platinen, wo
wir das auslöten können.

Ich hab mir da ein paar zur bearbeitung (auslöten ^^) und sortierung mit
nach Hause genommen und bei ein paar teilen eben keine Daten gefunden.

Wenn es ein L ist, dann ist es kleingeschrieben, aber ich hab grad mal
die Diode mit einem Multimeter gemessen, da hatte ich einen Wert, und
bei VCC nach GND auch, also lt. Zeichnung kommt es hin.

Ich werd heute am Abend mal mein Steckbrett suchen und eine kleine
Schaltung zwecks test aufbauen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helmut -. (dc3yc) 04.10.2011 15:02 #2369210

Lesenswert?

•

▲
▼

Der 8-Füssler ist definitiv ein Optokoppler von hp (avago) mit der
Bezeichnung hcpl-2601.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Andreas G. (1412) OP 05.10.2011 11:05 #2370211

Lesenswert?

•

▲
▼

So, der Opto ist identifiziert, das ist tatsächlich so ein Käfer ;-).

Jetzt würden mich die anderen Teile noch interessieren, von denen habe
ich auch um die 25 Stück.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Knut B. (travelrec) (Firma: TravelRec.) 05.10.2011 11:32 #2370256

Lesenswert?

•

▲
▼

Die großen flachen Teile sehen aus wie LCD-Hintergrundbeleuchtungen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

sven Gast 05.10.2011 12:23 #2370339

Lesenswert?

•

▲
▼

Du könntest mal messen ob bei den weißen teilen die Anschlüsse +/- lnks
und +/- Rechts miteinander verbunden sind

Einfach mal spannung anlegen (Erstmal davon ausgehen das es eine Led ist
also mit wiederstand)
und dann langsam vorsichtig aufdrehen

Wenn du 25 davon hast vllt Vorsichtig einen öffnen

Ich gehe davon aus das das Led Hintergrundlichter für Lcd's sind

Viel spaß

Antwort Zitieren Bearbeiten Löschen Beitrag melden
