PlatinenLayout des Pollin Stromstoßschalters 810 101

Poppy Gast #2408012

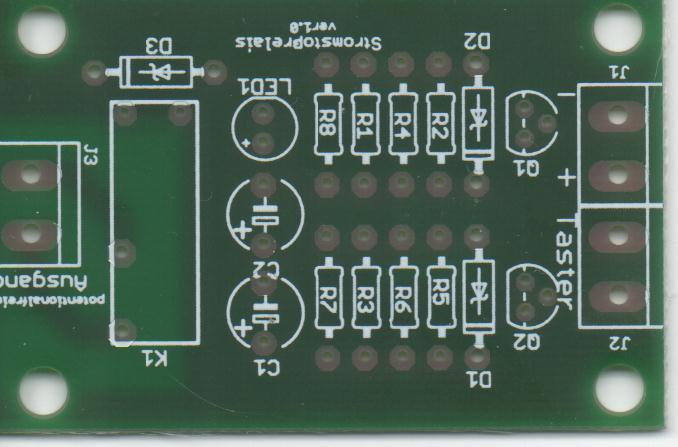

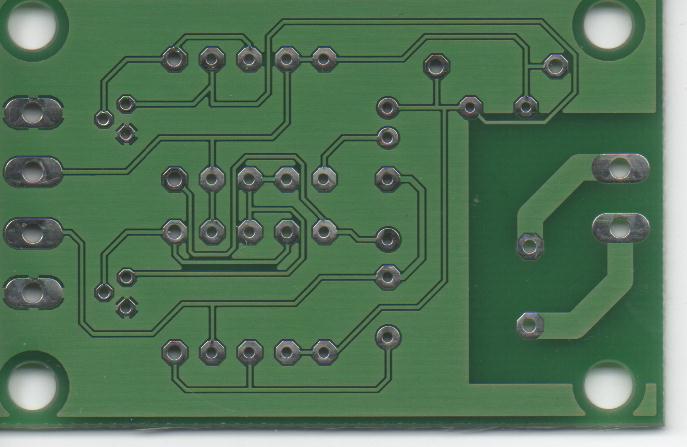

Hier hab ich mal für euch die Platine für den Pollin Stromstoßschalter
auf elektronischer Basis reingestellt.

Vllt. ist es für den ein oder anderen ja nützlich um diese selber zu
Ätzen.

Bauteile:

R1+R2 , R6-R8 = 1 kOhm

R3,R5 = 10 kOhm

R4 = 22 kOhm

C1+C2 = 47 µF (ELKO)

D1 - D3 = 1N 4936

Q1+Q2 = BC548

Ausserdem

1x Relais SANYOU SRB-S-112DM

1x  LED 5mm

3x Anschlussklemmen



Versorgungsspannung 12 V-/150 mA


Aufbauanleitung unter www.pollin.de  Best-Nr.810 101
(dort unter Download verfügbar)
