Unbekanntes Handy LCD rausfinden

OP #2436419
Lesenswert?
• ▲
▼
Hey Gemeinde,

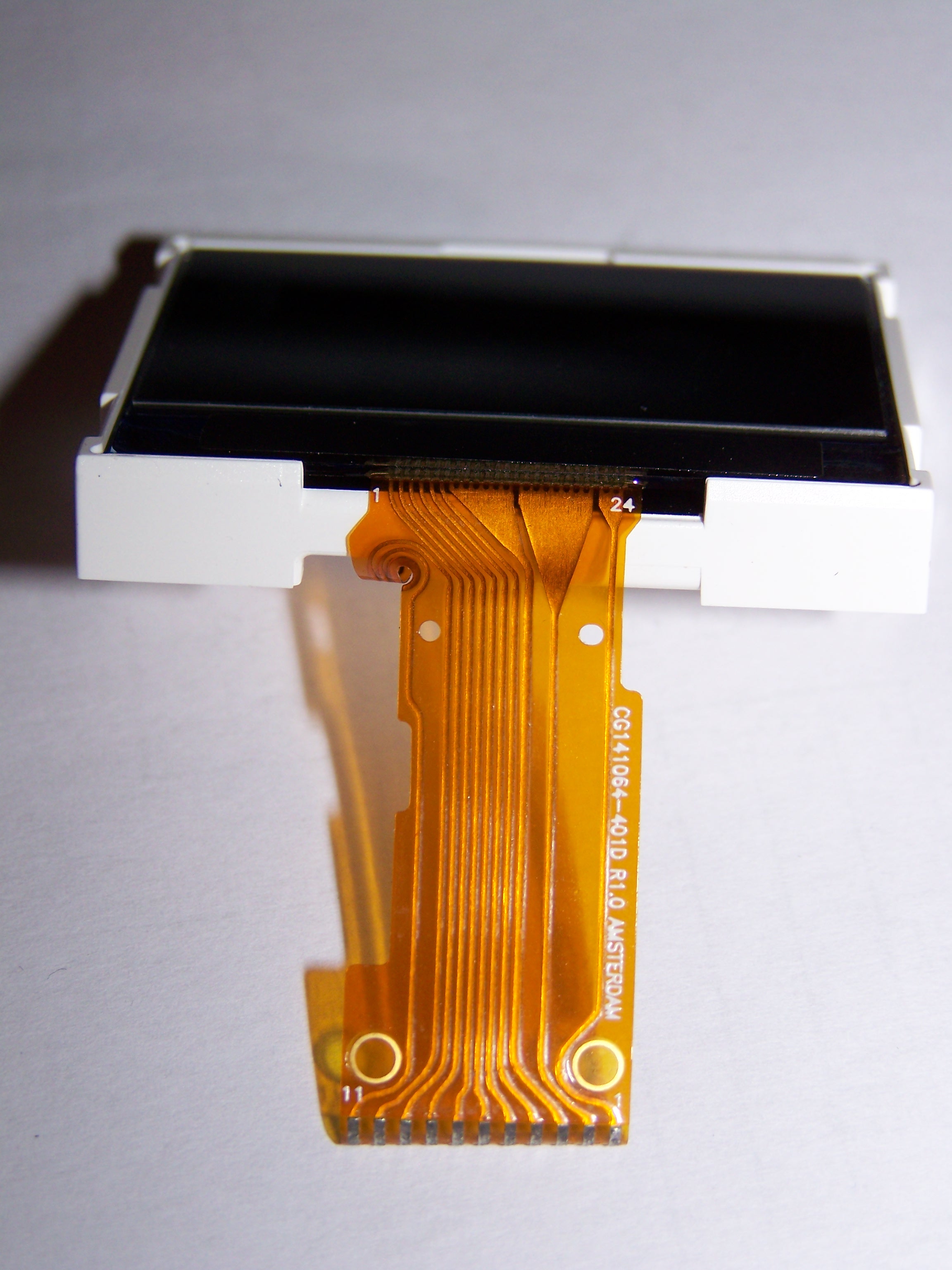

ich habe irgendwoher in meiner Grabbelkiste folgendes Display:

CG141064-401D
C39363-A432-B85
060122L  -HG-

Weggehend vom Display sind es 1 - 24 Pin´s

I   I   I   I   I   I            IIIIIII    IIIIIIII    III
|--Datenleitungen---|            |-----|   |-------|    |-|

denke ich mal       |   Diese hier sind jeweils so miteinander verbunden



Am ende des Plastikverbindes sind es 11 Pins.

1-----------------------------------------11

1und2        3bis8       9    10     11
A/K         Daten ?    siehe oben siehe oben


1,2 gehen auf die Rückseite und sind beschriftet mit A / K, also
Hintergrundbeleuchtung. Die 3 bis 8 sind die einselnen Leitungen.

Ich denke das sieht man gut auf dem Bild was ich meine. Sind extra so
groß, damit Ihr auf die Anschlüsse zoomen könnt. Viel Spaß ;)

Nun die Frage, was ist was, ich kann leider nicht rausfinden was das für
ein Display ist. Kann mir ja jemand helfen. Bzw. was sind das für Pins ?

Danke für jeden Hinweis !

LG Tim
Angehängte Dateien:
