Skizze in Datenblatt ATmega - unbekannte Komponenten

Steffen T. OP #2437356
Lesenswert?
• ▲
▼
Hallo,

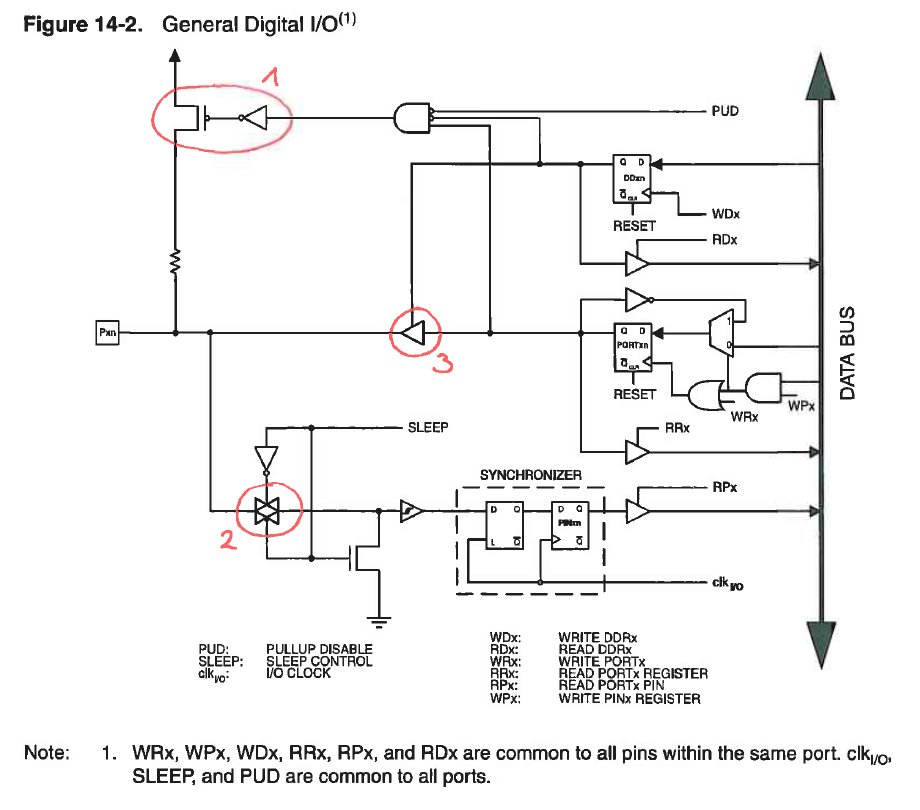

im Datenblatt des Atmel168(P)A ist eine Skizze der Interna des IO-Ports.
Da drin sind Symbole, mit denen ich nichts anfangen kann (siehe Anhang).

Ich habe die Teile markiert:
1) das Dreieck mit Punkt vorne kenne ich als Inverter. Warum dann
nochmal ein Inverter am Transistoreingang?
2) ?
3) ?

Ich würde mich über eine kurze Benennung der Komponenten freuen
(Funktion wäre noch schöner, kann ich mir aber mit einem Namen auch
selbst suchen).

Danke!
