mini-JTAG Connector von LPCXpresso

Gast #2475757
Moin,

ich bin etwas verzweifelt, vielleicht aber auch sehr doof. Ich komme
jedenfalls nicht drauf.

Ich suche einen Pinheader, Stiftleiste oder wie auch immer sich das Teil
nun nennt und zwar als SMD.

Es handelt sich dabei offenbar um einen mini-JTAG-Connector, der von ARM
definiert wurde. Er ist im Format 50 mil (also 1,27mm), besitzt 10 Pole
in zwei Reihen.

Das Problem:
Ich finde das Teil weder für Eagle noch bei Farnell oder Digikey.

Suche ich nur nach den falschen Begriffen, oder gibt es das Teil einfach
nicht?

Viele Grüße
Caradhras

PS

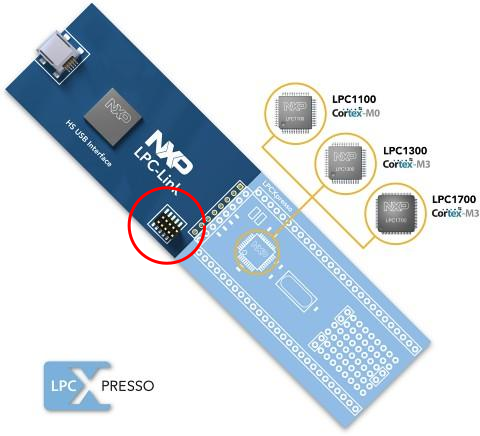

Zur Illustration hier:
http://www.embeddedartists.com/products/acc/acc_jtag_adapter_kit.php
Den 20-poligen Wannenstecker will ich nicht verwenden, weil er zu viel
Platz beansprucht.
Angehängte Dateien:
Gast
hey!

Das ist ja wunderbar, genau was ich suche!

Eine eagle-lib habt ihr nicht zufällig, oder?

Auf jeden Fall schon mal ein dickes Danke!

Edit:
Sorry für den verunglückten Post bzw. Thread! :(
