Mal wieder Steckverbindungsraten - 40 pin SMT, 0,8mm Pitch, Board-to-Board

OP #2525600
Hallo zusammen,

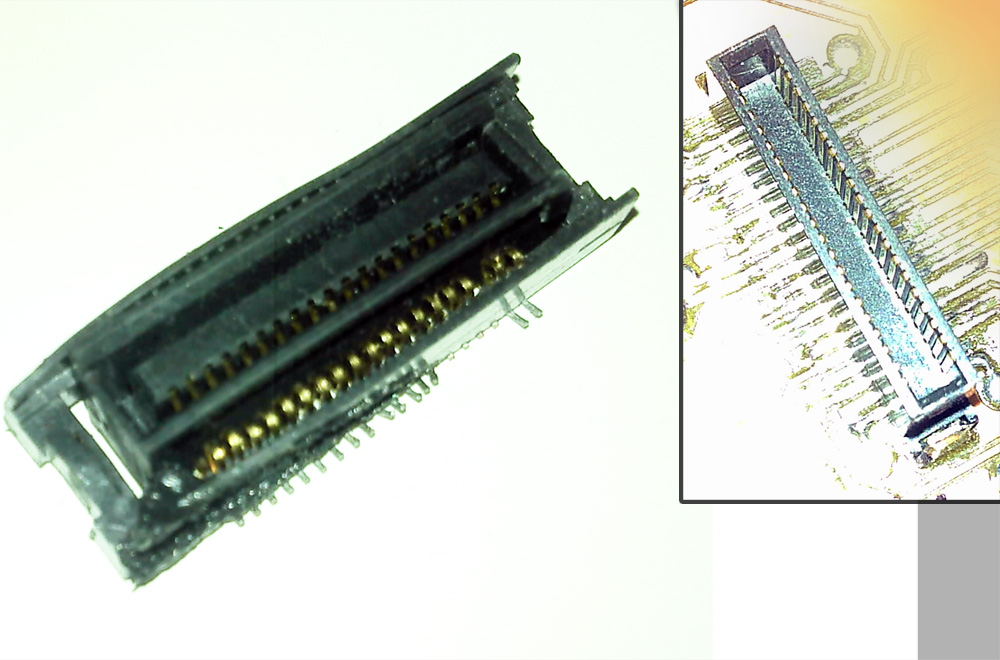

mal wieder eine Rateaufgabe bezüglich Steckverbindern, siehe Bild im
Anhang...es dreht sich um ein Stecksystem zur Verbindung von
Leiterplatten.

Die eine Hälfte (rechts) ist noch intakt auf der Platine, das Gegenstück
(links) war auch einmal auf einer Platine, wurde aber zerstört. Ich hab
versucht das ganze so zu drapieren wie es früher einmal zusammengehört
hat.

Was bisher dazu bekannt ist:

- 0,8mm Pitch
- 2 x 20 Pins
- Vermutlich für Grafiksignale (LVDS o.ä.)

Angeschaut habe ich mir schon entsprechende Board-to-Board-Verbinder von
Hirose, TE, Molex, JAE und anderen, wovon einige auch recht ähnlich
sind, aber genau diese Variante scheint nirgends auffindbar...

Würde mich freuen wenn das geballte Forumswissen hier noch etwas
ausrichten kann!

Beste Grüße
fg
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast
sieht aus wie der blöde ThinkPad Motherboard zu TFT Verbinder ahb ich
auch schon mal gesucht (aber habs dann aufgegeben und das TP
weggeschmissen).
Wäre aber interessant ob den jemand kennt.
Antwort Zitieren Bearbeiten Löschen Melden Danke
OP
Okay, hab grade n Bild davon gefunden, ist auch sehr ähnlich aber ich
glaube das ist es auch nicht, sieht genau wie die JAE-Systeme nur sehr
ähnlich aus...

Nichtsdestotrotz vielen Dank für den Hinweis.

Grüße
fg
Antwort Zitieren Bearbeiten Löschen Melden Danke
