Ich habe hier von einem ehemaligen Kollegen Unmengen von Operations- verstärkern vom Typ A109 (Vergleichstyp µA709) bekommen. Jetzt überlege ich, was man Sinnvolles damit anstellen kann. Viele Sachen findet man ja dazu nicht mehr im Netz, -der Kollege ist wohl einfach zu alt. Frage: Siehe Überschrift ;-) MfG Paul
:
Verschoben durch Moderator
Paul Baumann schrieb: > Ich habe hier von einem ehemaligen Kollegen Unmengen von Operations- > verstärkern vom Typ A109 (Vergleichstyp µA709) bekommen. Jetzt überlege > ich, was man Sinnvolles damit anstellen kann. Oszillatoren bauen! Das geht mit denen bestens, auch wenn man es nicht will. ;-)
10 Stück in die Nostalgiekiste, den Rest entsorgen. ;-)
du kannst damit den wertstoffhof beglücken. e schrott. mfg
Einen (mehrere) Fat Rat damit bauen: http://hg-effectz.de/DISTORTION/THE_RED_FAT_RAT/the_red_fat_rat.html http://diystompboxes.com/pedals/ratmod.gif Gut, ursprünglich wurde ein LM308 benutzt ... Gruß Jobst
...zu spät... meinen ersten A109C habe ich 1977 noch für viel Geld gekauft... MfG Pieter
Danke für Eure Hinweise und Ratschläge. @Jobst Wenn ich das richtig verstanden habe, ist das ein Effektgerät zum Betrieb mit E-Gitarren. Das könnte der Sohn meines Kumpels gut gebrauchen. Ein guter Vorschlag. MfG Paul
Hi, wenn du sie noch hast, dann schenk sie dem STEIM in Amsterdam. Marije Baalmann oder Jonathan Reus freuen sich vermutlich darüber, damit können sie die Crackleboxen bauen! m.
mit einer meiner ersten Selbstbau-Verstärker(E-Gitarre) war mit dem A109 und KU607 (Brückenschalt.): Schwierig war, den "Verzerrer" auszuschalten -- p.s.: schau mal in alte "Funkamateur" ;
beim KN1E(kommerzieller Nachrichtensender 1kW) wurde dieser IC als E109(military) gern zur Variometer-(Motor)Brücken Ansteuerung eingesetzt --
Paul Baumann schrieb: > Ich habe hier von einem ehemaligen Kollegen Unmengen von Operations- > > verstärkern vom Typ A109 (Vergleichstyp µA709) bekommen. Jetzt überlege > > ich, was man Sinnvolles damit anstellen kann FS12/72 Netzteil bauen, und schon haste 4 Stück verarbeitet .-)
Falk Brunner schrieb: > Alte Männer erzählen vom Krieg . . . ;-) -damit junge ihre Kriegserfahrung an der PS machen können :-)
Paul Baumann schrieb: > Ich habe hier von einem ehemaligen Kollegen Unmengen von Operations- > verstärkern vom Typ A109 (Vergleichstyp µA709) bekommen. Der 709 hat ähnliche Daten wie der 741; er muss allerdings extern kompensiert werden(siehe Datenblatt). Für einfache Zwecke also brauchbar. Für den Audiobereich ist der Frequenzgang aber schon etwas knapp. Grundsätzlich gilt: Da OPVs heutzutage nur noch wenige Cent kosten, ist vermutlich die unbedingt nötige Aussen- beschaltung schon teurer als ein kompletter, modernerer OPV. Gruss Harald
Ich habe einen Funktionsgenerator damit gebaut. (Wien-Brücke für Sinüsse, Rechteckformer, und Dreieck- und Sägezahn) Da sind 5 Stück davon drin. Das reicht, um mal einen NF-Verstärker oder ein Radio "durchzupfeifen" Das Effektgerät brauchte ich nicht mehr zu bauen, da der Kollege schon ein industriell hergestelltes Gerät gekauft hatte. Ja, eine Brückenschaltung zur Ansteuerung einer Antennendrehanlage hatte ich schon vor >35 Jahren gebaut, um meinen ganzen Mast von der Wohnung aus drehen zu können, damit ich "West-Fernsehen" empfangen konnte. Danke für Eure Ratschläge und Hinweise. MfG Paul

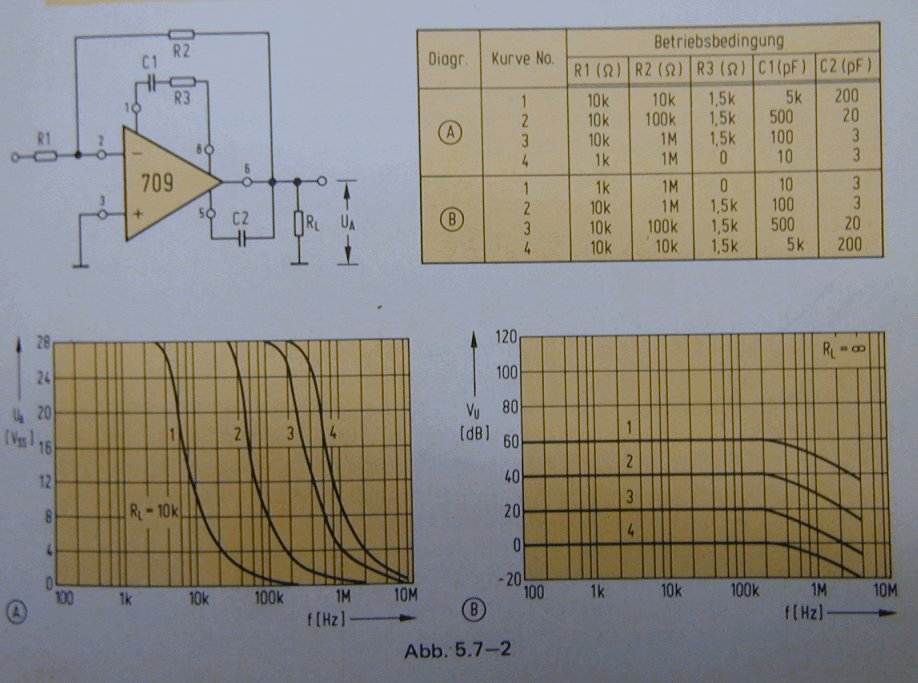

Angehängte Dateien:
-
97 KB
Ist halt auch nicht Kurzschlussfest und zur Offsetkompensation bedarf es ggf. nochmal einer handvoll Widerstände. Andere basteln mit Röhren und finden das auch ganz toll, ...
Hallo Paul, bau doch einen Analog-Rechner, da brauchste Unmengen von A109... und berichte bitte wie der Stand ist ;-) Viel Erfolg! Pieter
Ich habe auch noch ein paar davon liegen aber das sind nur Ersatzteile. Was Neues wird damit wohl keiner anfangen wollen. Ich habe auch 723 (von dem habe ich letztens beim Bau eines Epromers für "schräge" CY7C291 sogar mal einen verwendet, da sich da über ein Pin die Ausgangsspannung abschalten läßt) 725,741,748 in diversen Gehäusen. Aber was Neues fange ich damit nicht an. Versuche die dinger in der Bucht zu verticken oder bei robotrontechnik.de, sehr hoch wird der Bedarf aber wohl Nicht sein. Schade ist es aber wenn man Sowas sucht und nur bei "abgekündige oder schwehr zu bekommende .." fündig wird. Gruß, Holm
Holm Tiffe schrieb: > Ich habe auch 723 Ich denke,der ist nach wie vor für viele Schaltungen noch gut verwendbar und wird auch noch zu moderaten Preisen verkauft. Gruss Harald
@Holm
Ja, µA723 von Tesla habe ich hier auch noch ein paar. Ich bin ein großer
Fan davon, wenn es um den Bau von Netzteilen geht.
Pieter schrob:
>bau doch einen Analog-Rechner, da brauchste Unmengen von A109...
Nein, damit rechne ich nicht.
;-)
Danke, -davon habe ich seit der "Fahne" (Armee) genug....
Dort hatten wir Analogrechner, die ganze LKW-Sattelauflieger füllten
:-/
MfG Paul
@ Paul Baumann (Gast) >Danke, -davon habe ich seit der "Fahne" (Armee) genug.... >Dort hatten wir Analogrechner, die ganze LKW-Sattelauflieger füllten >:-/ Mobile Computing anno 1850 ;-)
Herr Nührman schreibt in seinem Buch ´Operationsverstärker-Praxis´: "...allerdings verbirgt sich auch hinter der Bezeichnung CA 3008 und CA3010 der Typ 709. Die Typenbezeichnungen N 5709 oder SN 52709 hingegen geben uns weniger Rätsel auf." Vielleicht lassen sich damit zusätzliche Schaltungen im Netz finden.
Jetzt wirds Offtopic: Ich habe mir auch noch ein paar MAA3005 zugelegt, das Ding ist ja recht universell, Entweder Differenzverstärker mit Konstantsromquelle oder aber Kaskode. Das Teil enthält ja auch den mittlerweile knappen CA3028, man muß nur ein paar Anschlüsse nach Masse brücken. Zum 723 habe ich auch kein schlechtes Verhältnis, immerhin nennt sich das Ding Präzisionsspannungsregler. Man sollte nur tunlichst nicht auf den Basisvorwiderstand am Erweiterungstransistor verzichten sonst brennt der interne Ausgangstransistor gerne beim ersten Kurzen ab... Analogrechner? Vaxman (Tm) hat vor 3 Wochen bei mir einen ADT3000 abgeholt, er sucht noch Unterlagen.. Gruß, Holm
Hallo Harald. >> Ich habe auch 723 > > Ich denke,der ist nach wie vor für viele Schaltungen noch gut > verwendbar und wird auch noch zu moderaten Preisen verkauft. Klar. Den gibt es ja sogar im SMD SOIC14 Gehäuse. Laut Datenblatt gibt es auch ein LCC Gehäuse. Er hat also den Sprung nach SMD geschafft, auch wenn sogar die runde THT Blechdosenbauform noch angeboten wird. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de
Der 709 sollte auch prima als Rauschgenerator zu verwenden sein. Mit insgesamt 3 Stück (Rauschi, Hochpass,Tiefpass) kannst du dann die Klangfarbe von Viktoria- bis Niagarafälle einstellen. Und bloss nicht frequenzkompensieren :-)
MatzetroniK schrob: >...kannst du dann die Klangfarbe von Viktoria- bis Niagarafälle einstellen. Das sage ich Dir.... ;-) Ich habe damit mal für das Kulturhaus einen Verstärker (Quasikomplementär- endstufe mit KD503 hinten dran) gebaut. Da habe ich dann den mit dem geringsten Rauschen in der Fassung gelassen. >Und bloss nicht frequenzkompensieren :-) Na, wo werd' ich denn?! ;-) MfG Paul
@ Paul Baumann Hallo Paul, ich habe ein Buch geschenkt bekommen von Hans Jochen Schulze "Musiksynthesizer selbstgebaut" aus der amateurreihe electronica Band 180 dort wird der OPV A 109 verwendet! Ich selbst möchte das Teil oder einige Schaltungen dort heraus nachbauen. Hast du noch ein paar A109 ich hätte Interesse an einer Hand voll :-) müsste noch schauen wie viel man benötigt in der Summe? LG Sven
Paul Baumann schrieb: > Unmengen von Operations- > verstärkern vom Typ A109 (Vergleichstyp µA709 Im Blechgehäuse oder im Kunststoffgehäuse?
Ich glaube nicht dass Paul hier nach 3 Jahren nochmal reinschaut.
Fabian . schrieb: > Ich glaube nicht dass Paul hier nach 3 Jahren nochmal reinschaut. Och, macht er bestimmt - aber warum nimmst du nicht einfach einen anderen OpAmp, wie den TL061 oder LF351 oder TLC271... Die Schaltungen funktionieren damit mindestens genauso gut. lrep schrieb: > Im Blechgehäuse oder im Kunststoffgehäuse? Gabs die nicht auch mit Holzgehäuse? :-P
:
Bearbeitet durch User
Ich wuerde die Dinger als Komparatoren einsetzen und Leds damit ansteuern fuer eine (digitale) Analoguhr.Die ICs wuerden dabei auch als "Designobjekte" verwendet werden. Zahlenangagben wie 1,2,3.....12 wuerden mit den ICs gebildet,welche auch gleichzeitig zur Ansteuerung der Leds verantwortlich sind - das ganze mit einem uC abgerundet - waer doch interessant....... Der Phantasie sind keine Grenzen gesetzt.....
Hatte die Hoffnung das ne automatische Email Benachrichtigung ihn über Aktivitäten in seinem Chat benachrichtigt und er stolz wie Bolle mal nen Blick riskiert. Naja Warum nicht ein Vergleichstyp nehmen... never change a running system Die guten alten DDR teile. Habe mal alte Wiederstände aus nem Bunker in Peenemünde geholt. Die waren dort verbaut in Schaltungen am Eingang. Ich steh auf son Scheiss vllt. Nostalgie oder einfach nur ne Macke :-) so ist es und so es bleiben :-) Gute Nacht euch
