Suche LCD Controller.

Gast #2553803
Lesenswert?
• ▲
▼
Hallo liebe Gemeinde,

Ich habe mir ein "AEG EOLE 1600" Dect Telefon für ein Projekt gekauft.
Nun wüsste ich gerne, welcher LCD Controller sich auf dem Display
befindet.
Ich schätze, dass AEG das Rad nicht neu erfunden hat, also müsste man
den IC doch ausfindig machen können.

Daten zum Display:
Pixel: 67x98 (gezählt, muss nicht genau stimmen)
Farbe: 1 bit-per-Pixel(bpp) (zumindest werden keine Graustufen
verwendet)
Kommunikation: 8-Bit Bus (DB0-7,Res,R/W,E,RS)
Beschriftung:
Glas:
MSGF012219
100828C13
Flachbandkabel:
FPC-012219-1-02/FPC2
Platine:
35-007374-003-100
> EP-GW <


Externe Beschaltung:
1x 100nF nach Gnd (Für Kontrastspannung)
1x 100nF zwischen zwei Pins (Für Kontrastspannung)
1x 10K nach Vcc(3.3v) (weiß nicht wofür, aber nicht für Reset)
Betriebsspannung: geregelt 2.6v Das Gerät hat ein 2xAAA Akku-fach und
Intern werden 3.3v für den Prozessor usw. erzeugt. Allerdings hat das
Display extra einen 2.6v Spannungsregler bekommen.

Anbei ist eine kleine Liste von Commands, die ich schon herausgefunden
habe.

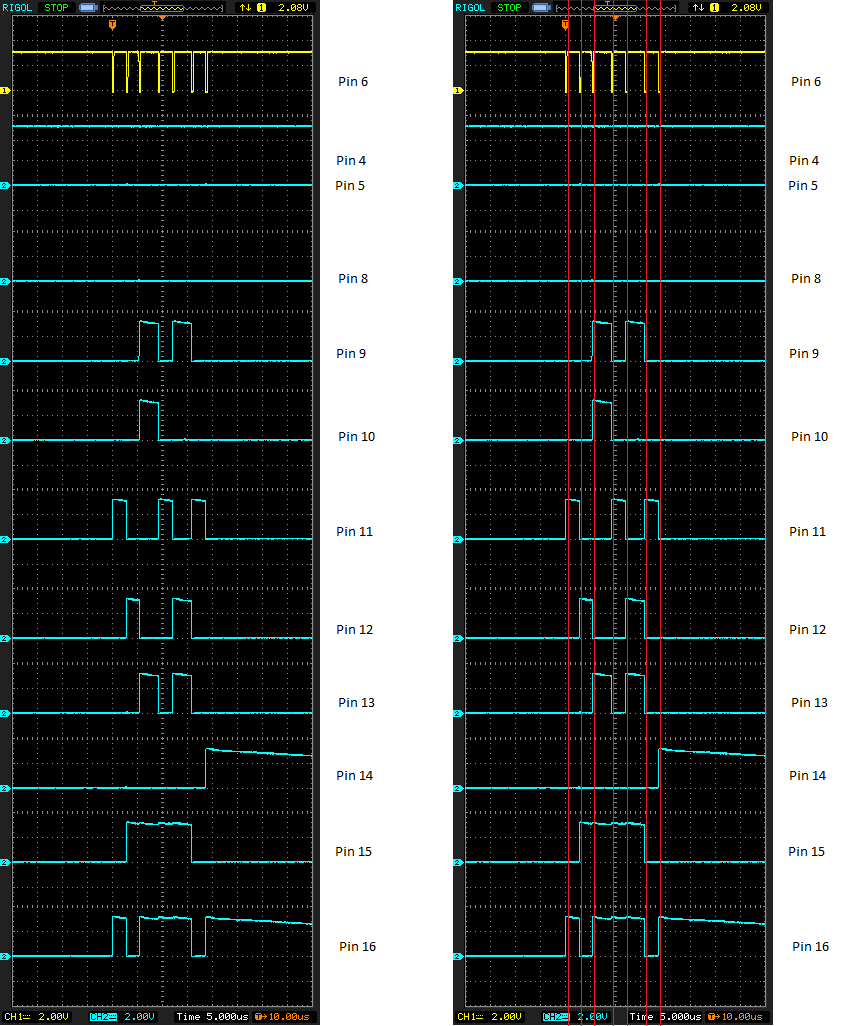

Und ein Bild der Init Sequenz.

Falls ihr noch mehr Infos benötigt, ich kann messen und Fotografieren.
;)

Wäre super, wenn Jemand diesen Controller kennen würde. :)

Mfg Martin
Angehängte Dateien:
#2554755
Lesenswert?
• ▲
▼
Ja, ich habe mich auch schon durch einige Datenblätter gewühlt.

Habt ihr Tipps, wie ich mit einem Oszilloskop mit normaler
Flankentriggerung
(Rigol DS1102E) gut Signale aufnehmen kann ? Vorallem kommt es darauf an
an den entscheidenden Stellen zu Triggern.

Und danke für die Antwort, spess53.

Mfg Howie
