Schaltplan und Layout Check

Christian D. OP #2556022
Hallo Leute,

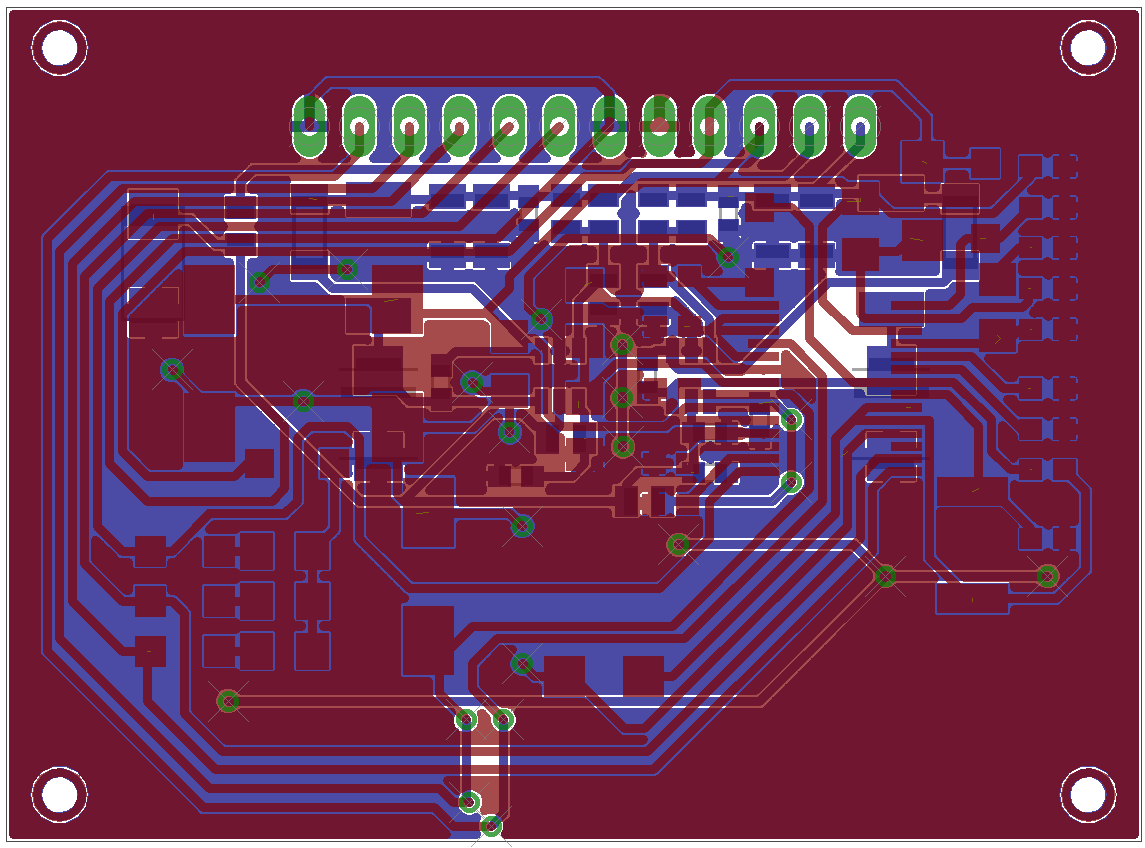

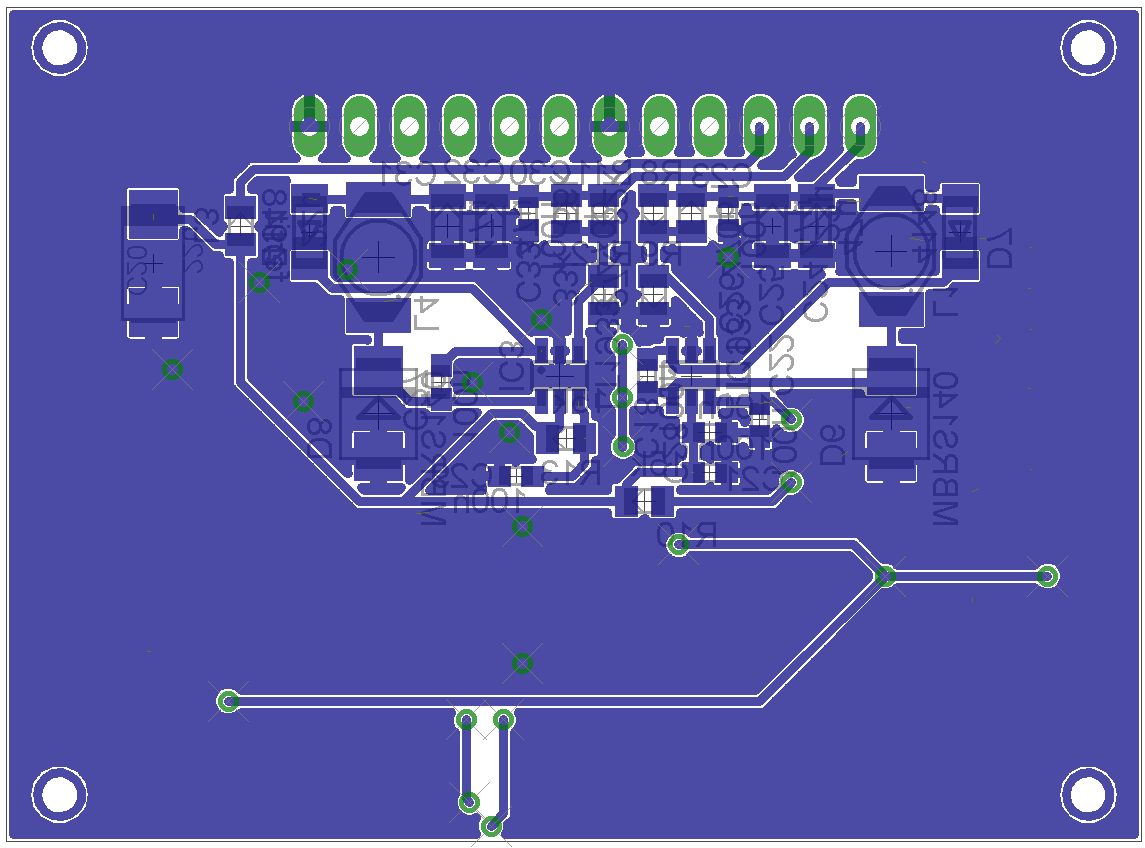

könntet ihr mal über meinen Schaltplan und mein Layout drüber schauen ?

Auf der Top-Seite ist ein  MAX1757+ Li+ Charge Controller und auf der
Bottom-Seite sind zwei LT1933 (aus 5V/3V3 DC/DC-Wandlerboards).

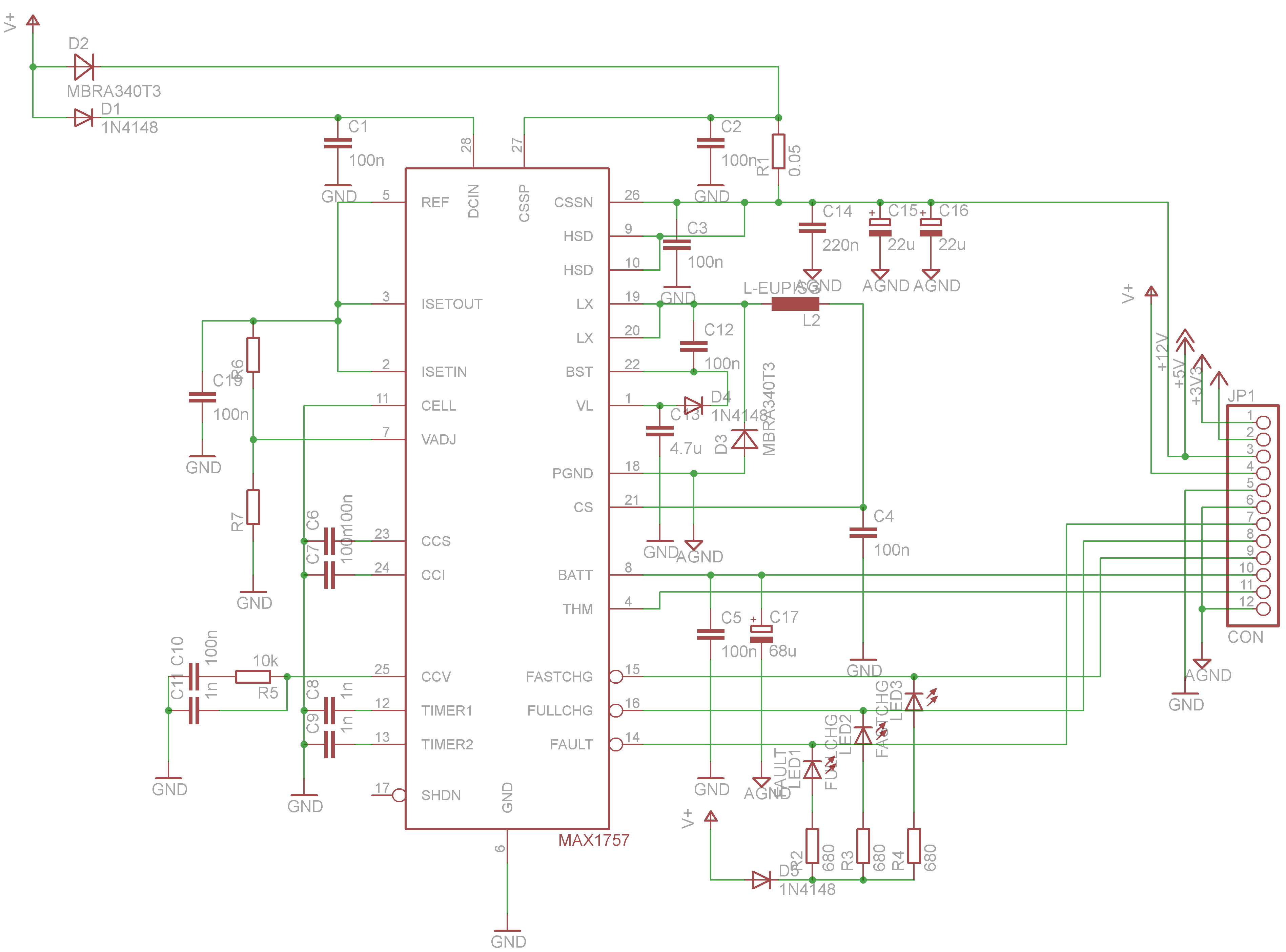

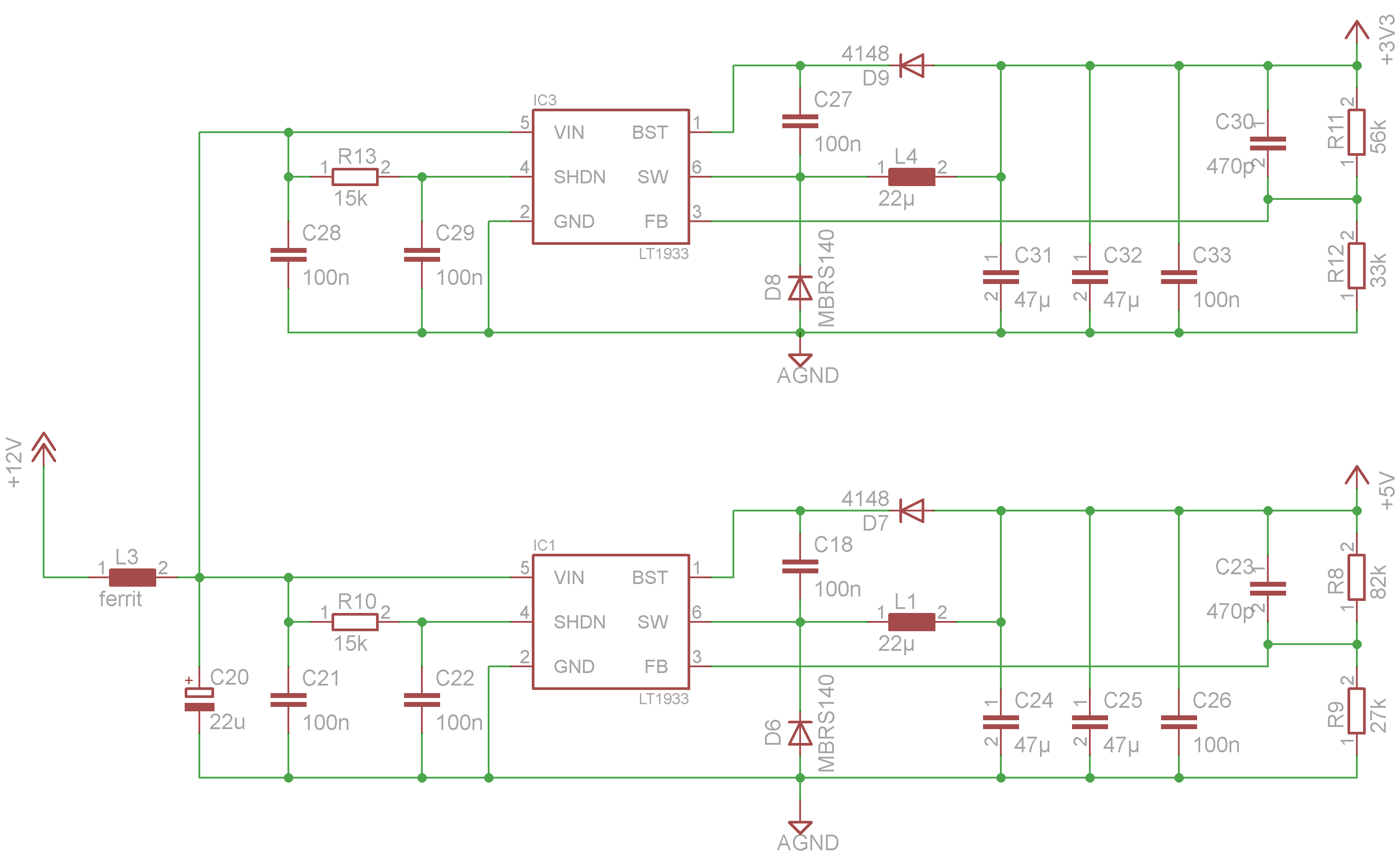

Die Schaltpläne hab ich angehängt.

Danke!

Grüße,
Christian
