LT Spice SwitcherCad II 74er TTL

[Werner (Gast)]

Hallo,

ich würde gerne eine einfache TTL Schaltung simulieren.
In der Lib werden 74HCT... angeboten.

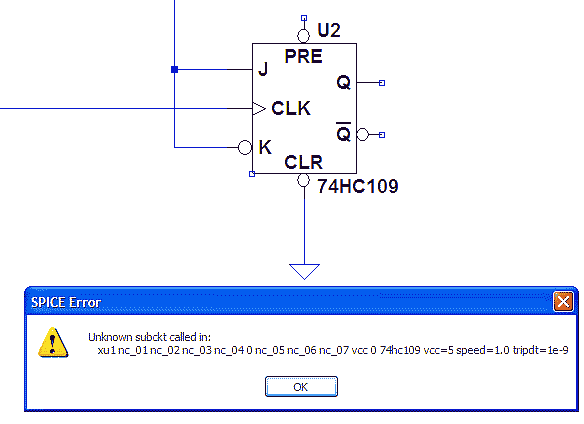

Mit allen habe ich dieses seltsame Problem.
Kann mir das jemand übersetzen ?
Hat es etwas mit Vcc und Vdd zu tun ? Wo kämen die hin ?

Schon 'mal Danke Werner

[Helmut S. (helmuts)]

Du musst im Schaltplan die Library "einfügen".

.include 74hc.lib


Zusätzlich die Datei 74hc.lib in das Verzeichnis des Schaltplans
kopieren.

[Werner (Gast)]

Helmut S. schrieb:
> Du musst im Schaltplan die Library "einfügen"..include 74hc.lib
> Zusätzlich die Datei 74hc.lib in das Verzeichnis des Schaltplanskopieren.

Oh, so eine Datei gibt es auf dem ganzen Rechner nicht ?
Wenn ich eine finde, wie geht dann das "Einfügen" ?

In dem Verzeichnis 74hc gibt e eine Menge 74hcxyz.ASY.

[Ottmar K. (wil1)]

Die Datei 74HC.lib findest Du hier:
[http://tech.groups.yahoo.com/group/LTspice/]
Die Dateien mit der Endung *.asy  sind Schaltungssymbole.

[Werner (Gast)]

Ottmar K. schrieb:
> Die Datei 74HC.lib findest Du hier:
> [http://tech.groups.yahoo.com/group/LTspice/]

Dort bin ich nicht fündig geworden.
Dateien gleichen Namens findet man... :0(

Wäre schön gewesen, aber in der Zeit kann man das löten ?

[Helmut S. (helmuts)]

Du hättest das Verzeichnis hier nehmen müssen.
Files > Lib > Digital 74HCxxx

Die Files im Anhang sind aus diesem Verzeichnis. Ich habe dir mal ein
Beispiel gemacht. Einfach den zip-File entpacken und loslegen. Wenn du
weitere Bausteine brauchst, dann aus Winzip heraus die Symbole aus
74HC.zip in den Schaltplanordner ziehen.

[Werner (Gast)]

Es ist noch Hoffnung,

Vielen Dank schon mal.

Ich habe das schon öfters benutzt, nur bislang keine TTLs.

A bisserl komisch ist die LTSpice Software schon, oder ?

[Helmut S. (helmuts)]

Komisch ist da gar nichts. LTspice ist das einzige SPICE mit GUI bei dem
man direkt an SPICE dran ist. Die meisten anderen SPICE-Programme
versuchen krampfhaft SPICE zu verstecken.

[Werner (Gast)]

und ich simuliere doch (schon) , Danke.

[Helmut S. (helmuts)]

Eigentlich gibt es direkt in LTspice schon die Grundelemente im
Verzeichnis [Digital]. Die nehme ich normalerweise. Allerdings muss man
bei denen dann noch Attribute eingeben.
Die 74HC.lib habe ich mal als Kompromiss zwischen realem Verhalten und
Detailtreue geschrieben damit Anwender die klassische Logikfamilien
kennen schneller mal eine Schaltung mit realen Bausteinen simulieren
können.
