AVRISP: Wie Pinbelegung zählen?

OP #2614452
Hi Leute,

ich habe heute den AVRISP mkII Programmer erhalten. Jetzt bin ich gerade
dabei, einen "Stecker" zu basteln, damit ich das Ding in das Breadboard
stecken kann. Allerdings bin ich mit der Pinbelegung bzw. der Zählweise
verwirrt.

Ich habe mal zwei Bilder in den Anhang gepackt. Das erste Bild stammt
aus dem Dokument "Atmel AVR042: Atmel hardware design considerations",
Seite 6/16, zu finden unter
http://www.atmel.com/Images/doc2521.pdf

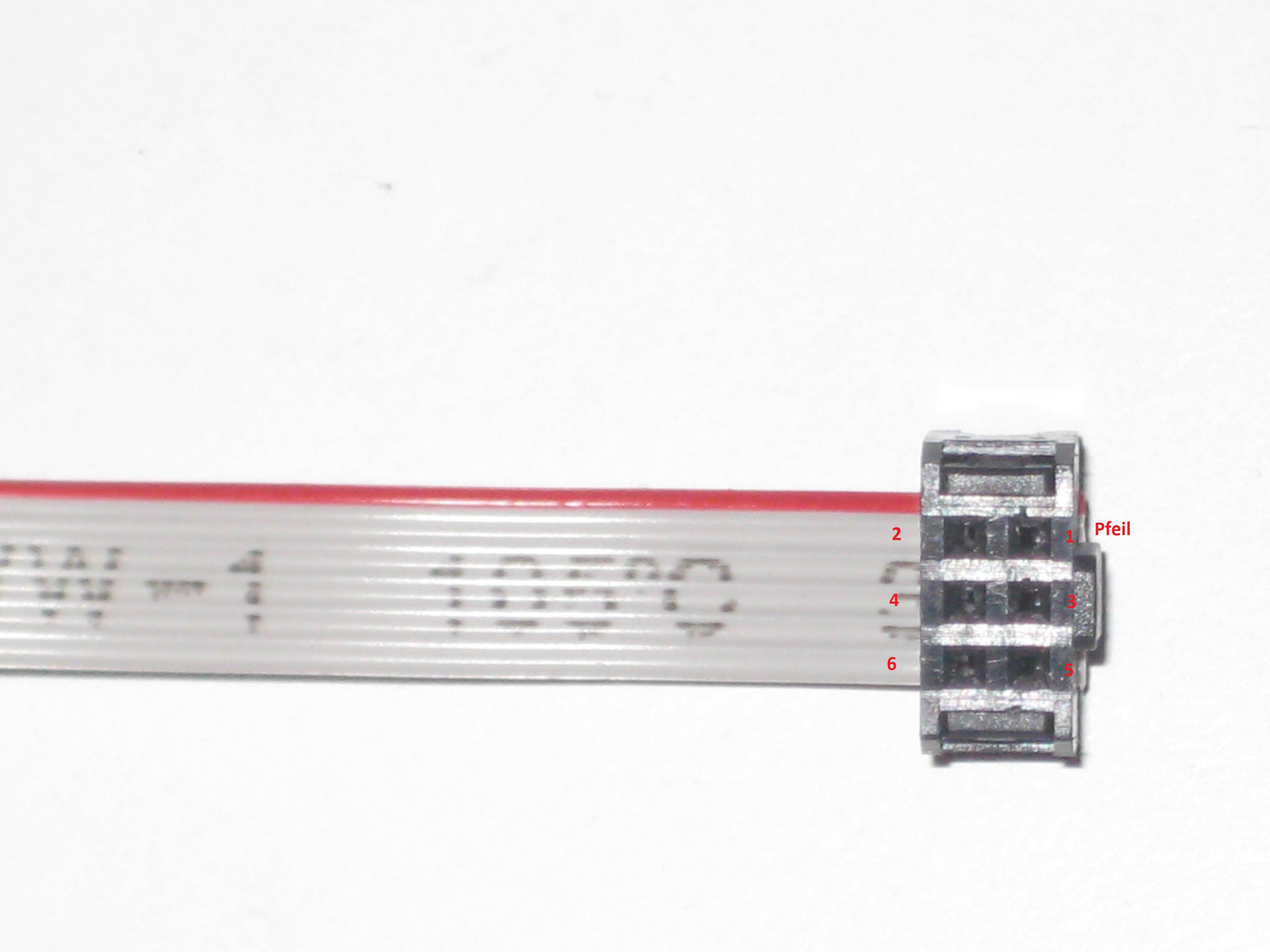

Soweit, so gut. Das zweite Bild stammt von mir. Ich weiß, dass die rote
Linie dem 1. Pin entspricht. Ferner ist auf der Seite des Steckers unter
der roten Linie ein Pfeil, der nach unten zeigt. Daraus schließe ich die
Pinbelegung und Zählweise wie im Bild eingetragen.

Liege ich in der Annahme richtig oder verkehrt?

Vielen Dank.
