Frage zu Klinkenbuchse Schaltplansymbol

Gast #2615592
Moin!

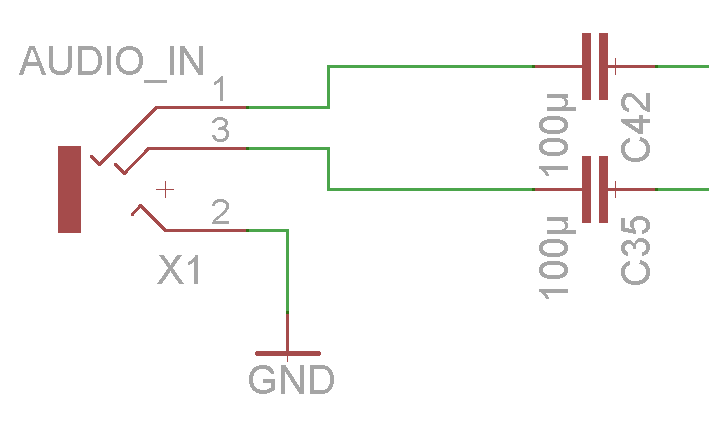

Kurze Frage: Habe in Eagle eine Stereo-Klinkenbuchse eingefügt, über die
ein "normales" Audio-Signal eingespeist werden soll. Ich finde nur das
Symbol etwas merkwürdig.. ;-) Könnt Ihr mir sagen, ob das so richtig
angeschlossen ist? Oder ist vielleicht der mittlere Anschluss GND? Im
Klinkenstecker-Artikel bei Wikipedia gibt es ähnliche Symbole aber nicht
genau das. Konnte da keine Systematik hinter erkennen.
Danke für Euren Rat!
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast
Ein wenig eigenständiges Denken sollte nun wirklich zu erwarten sein.
Von links kommt der Stecker und wird reingesteckt, es sollte also klar
erkennbar sein, wo welcher Ring zu liegen kommt. Außerdem passt die
Nummerierung gar mit dem Wikipediabildchen des Männleins zusammen.
