Altium Designer 10 Design Rule

OP #2669313
Lesenswert?

Hallo alle zusammen,

habe mal wieder ein kleines Problem.

Ich bin gerade dabei meine Platine zu rooten.

Leider bekomme ich immer eine Fehlermeldung.

Könnt Ihr mit sagen wo ich den Abstand zwischen den beiden Layer auf ein
Sinnvolles maß umstellen kann??

Ich finde die einstellung einfach nicht.

Gruß

Quark
Angehängte Dateien:
OP #2669386
Lesenswert?

Hi,

Danke für deine Antwort.

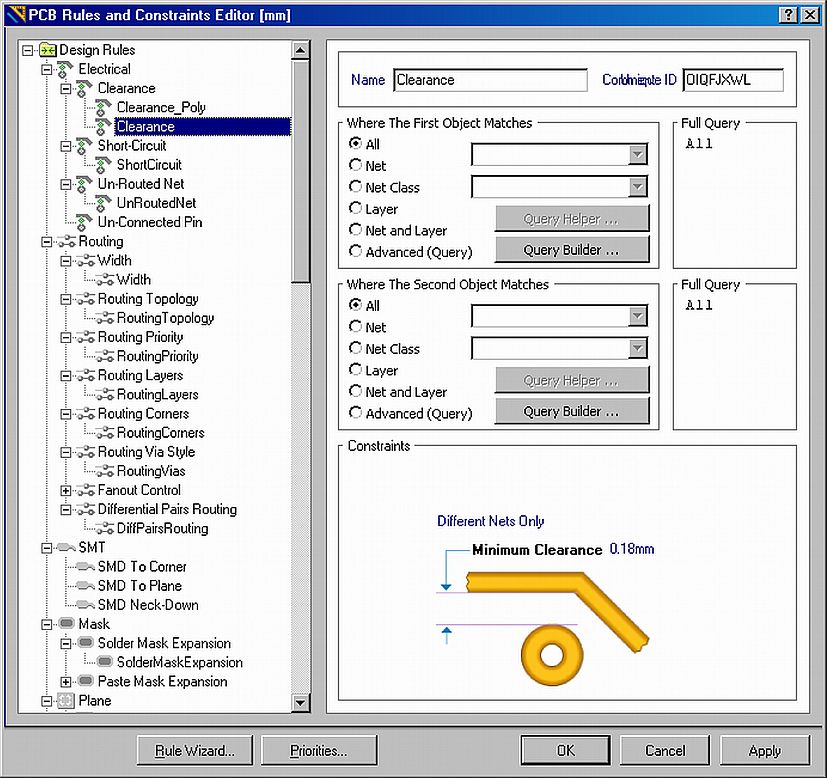

Aber da stelle ich doch nur den Abstand zwischen den einzelnen
Leiterbahnen ein oder nicht??

Ich muss ja den Abstand zwischen Toplayer und Botomlayer definieren
können.

Habe es vielleicht nicht optimla formuliert.

Ein Bauteil liegt auf dem Toplayer und das andere auf dem Botomlayer.


Gruß

Quark
Gast #2670421
Lesenswert?

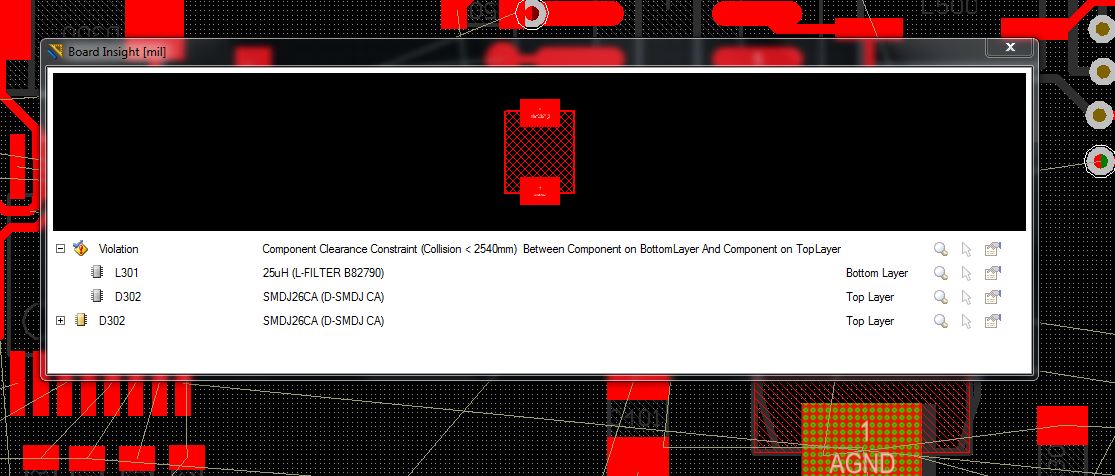

... Es geht um Component Clearance.
jau hatte ich übersehen

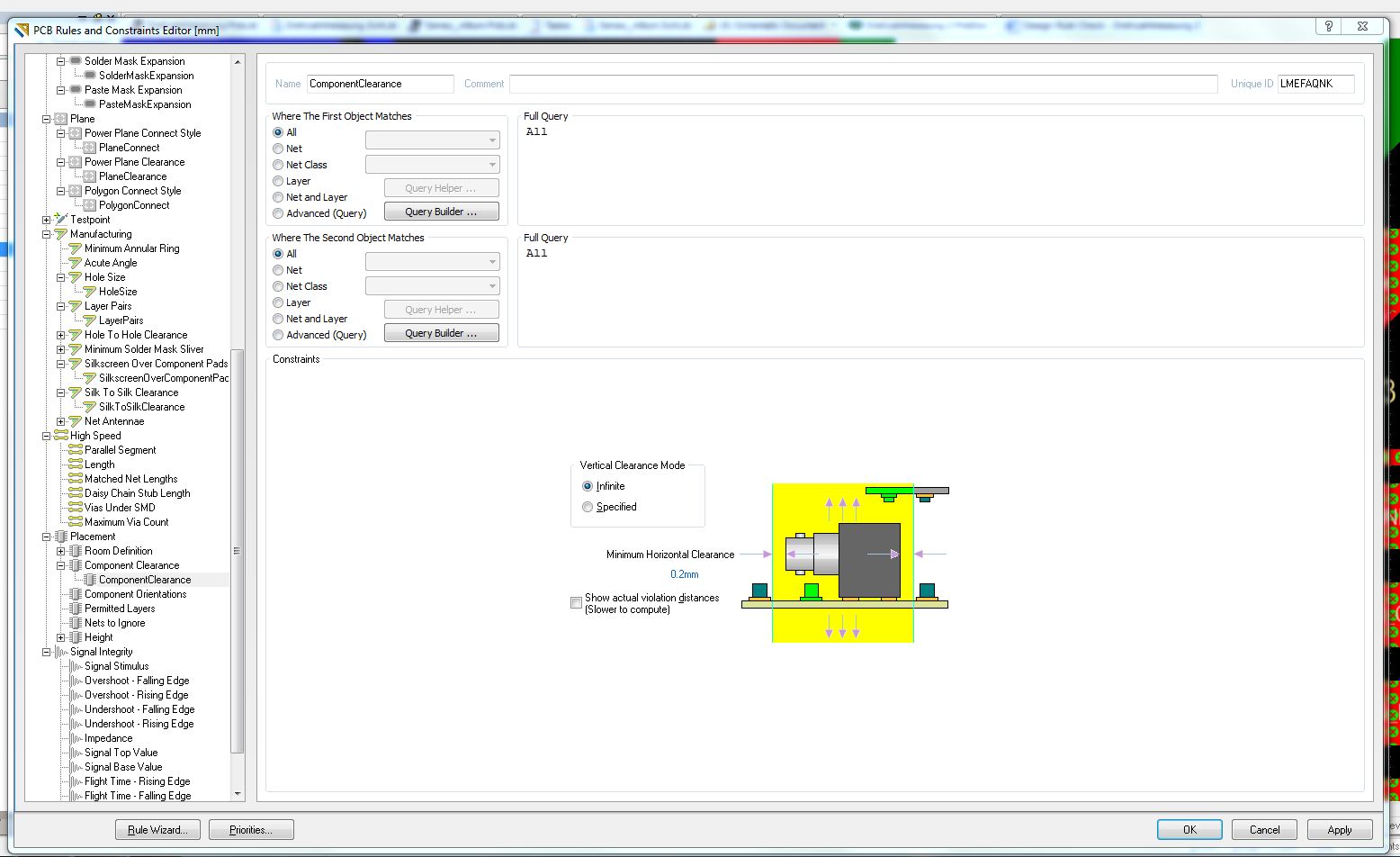

unter Rules->Placement->Component Clearance

FullQuery1:  (InComponent('L301')
FullQuery2:  (InComponent('D302')

in die minimum Abstände einen negativer Wert eintragen der größer als
als Bauteil ist.


aber das ist die schnelle schmutzige Lösung,
ich vermute für L301 ist kein 3D Modell definiert.

Besser ist es also einen 3D Körper anzulegen.
OP #2670540
Lesenswert?

Hi,

Danke für die Antwort.

Da das ganze für meine Diplomarbeit ist sollte ich es Ordentlich machen
;-)

Ich habe natürlich 3D Modell für die Bauelemente Definiert.

Ich habe mich auch schon an den Support von Altium gewannt nur habe ich
von dennen noch keine Antwort. Ich denke da muss es eine Einfache Lösung
für geben.

Gruß

Quark
