S-Parameter in Spice
Gast
#2692212
Hallo zusammen, ich möchte einen Transformator in meiner Spice-Schaltung simulieren. Vom Hersteller des Trafos werden die Parameter als S3P-File angeboten. Gibt es ein Tool, das aus diesem File ein LIB-File oder CIR-File erstellt, das man z.B. in LTSpice einbinden und simulieren kann? Gruß Nina Ist das wirklich s3p? Hat der Trafo 3 Wicklungen? Link?
Gast
#2692574
Hier der Link zu dem Trafo: http://www.minicircuits.com/MCLStore/ModelInfoDisplay?13381521932550.6939808056062815 Und welches von den hunderten Bauteilen auf dieser Seite?
Gast
#2693135
Ich benutze den ADT4-6T+.
Gast
#2693239
Obwohl das pdf schon länger bei mir herumliegt, habe ich mich noch nicht eingehend damit beschäftigt, kann also nix über die Brauchbarkeit sagen - außer das es nicht so einfach sein dürfte :) http://www.analog-innovations.com/SED/CreateS-ParameterSUBCKTinPSpice.pdf Bei TDK gibts diverse Spice-Modelle und sp2-libs zum Vergleichen. Hab ich mir aber auch erst einmal nur für Kondensatoren angesehen. http://www.tdk-components.de/en/design-tools/tvcl/spara/index.php Hab mal mein Programm zum Konvertieren genommen. Das wurde bisher nur für S2P Files verwendet. Ich habe es nie mitS3P getestet. Weiß also nicht ob alles stimmt. Könnte mal jemand den S3P File mit einem ganz anderen Programm testen und schauen ob die gleichen Simulationsergebnisse herauskommen. Mein S3PTR1.s3p ist der Originalfile ADT4-6T+_S3P.s3p. Damit habe ich S3PTR1.lib generiert. Mein Programm habe ich damals für die Yahoo group geschrieben. http://tech.groups.yahoo.com/group/LTspice/ http://tech.groups.yahoo.com/group/LTspice/files/%20Tut/S-Parameter/S-Parameter%20to%20SPICE/
Gast
#2693957
Was gibt es für andere Programme, die soetwas können? Ich dachte an Programme die speziell für HF-Designs gedacht sind. ADS, Ansoft, SpectreRF, Mentor?, ...
Gast
#2695425
Hallo Helmut, vielen Dank für deine Unterstützung. Genau die Infos hab ich gebraucht. Jetzt kann ich das Verhalten des Trafos in Spice simulieren
Gast
#2695605
Hallo Helmut, hab mittlerweile auch ein Konvertierungsprogramm zusammengestoppelt. Die Ausgabe ist praktisch identisch zu der deines Programs. Sollte also OK sein - oder wir haben beide den selben Fehler gemacht. Knackpunkt ist meiner Meinung nach nur der Wechsel in der Reihenfolge der S-Parameter S2P->S3P und höhere. http://na.tm.agilent.com/plts/help/WebHelp/FilePrint/SnP_File_Format.htm 11 21 12 22 11 12 13 21 22 23 31 32 33 btw: Warum verwendest du (und das Original) die Klammern und Beistriche bzw. die Angabe DB? Ist das die allgemeine Spice Syntax? *S11 FREQ DB PHASE E11 11 12 FREQ {V(10,4)}= DB +( 9.000000e+003,-3.568852e+000, 1.553615e+002) +( 1.000000e+004,-3.927341e+000, 1.548674e+002) Durch einen Fehler bei der Formatierung sind die bei mir unter den Tisch gefallen -> mit LTspice funktionierts trotzdem :) *S11 FREQ DB PHASE E11 NI11 NI12 FREQ {V(NV1,4)}= + 9000.00Hz -3.57 155.36 + 10000.00Hz -3.93 154.87
Angehängte Dateien:
Das geht nur deshalb ohne DB, weil das der "default" ist. Schau dir mal die Beispiele mit freq-tables an.
Gast
#2697537
Danke! Hat mir sehr geholfen. Werde am WE das Programm nochmal überarbeiten und ein wenig mit den verschiedenen Parametern herumspielen. p.s. Und ich werd auch öfter mal einen Blick ins Pspice Reference Manual riskieren, bevor ich andere Leute mit Fragen löchre - versprochen.
Gast
#2711566
steht in irgendeiner Spezifikation für Spice, wie man die Blöcke (z.B. Figure 21 in http://analog-innovations.com/SED/CreateS-ParameterSUBCKTinPSpice.pdf ) definiert? Woher kommt z.B. die Direktive {V(10,4)}= DB? Bisher hab ich da ausser diesem Dokument und den Tips von Helmut nichts gefunden. Schau mal hier in der PSPICE-Beschreibung auf Seite 136 und 137. http://www.electronics-lab.com/downloads/schematic/013/tutorial/PSPCREF.pdf Man könnte auch die sehr ähnliche B-Source Syntax von LTspice nehmen. Da aber LTspice auch die PSPICE-Syntax versetht, kann man bei der PSPICE-Syntax bleiben um es in beiden Welten zu benutzen.
Gast
#2711828
Müsste mit der Beschreibung auf Seite 137 die Zeile
E11 11 12 FREQ {V(10,4)}= DB
in diese Zeile umgeschrieben werden:
E11 11 12 FREQ {V(10,4)}= DB {V(10,4)}= DEG
Oder weiß PSpice an der Direktive DB, dass der erste Wert die
Verstärkung und der zweite Wert der dazugehörige Phasenwinkel ist?

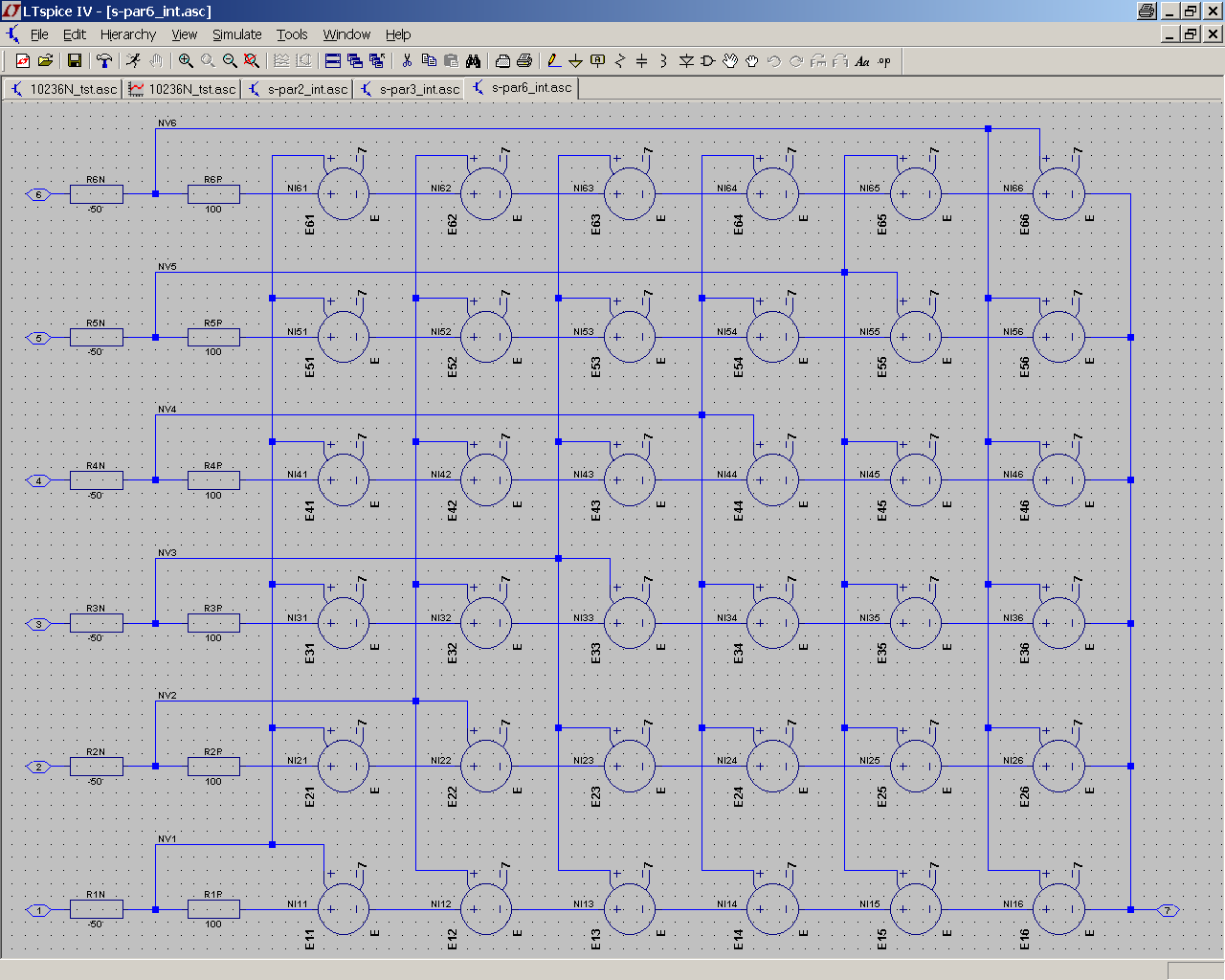

Hallo Spice-Freunde, sind eure Bemühungen schon so weit gegoren, daß es Sinn machen würde, das Ergebnis (EXE+Doku) download-technisch anzubieten? S2Spice hab ich immer für s2p-Daten genommen, ein Update auf s3p wäre gut. Gruß, Tino Siggi DEG ist Default. Das braucht man also gar nicht angeben. Im Anhang sind mal ein paar Beispiele zur Syntax. Dieses Beispiel hatte ich vor einiger Zeit für die LTspice Yahoo Group geschrieben. Die Schaltplandatei ".asc" muss mit LTspice geöffnet werden. @Tino, Ich habe nicht weiter "geforscht". Widerspruch kam bisher auch keiner. Du könntest ja mal ein paar Trafo-Beispiele verschiedener Hersteller testen.
Gast
#2712819
@Tino: S3P funktioniert mit dem Tool vom Helmut zumindest schonmal einwandfrei
Gast
#6837513
Hallo, ich hoffe die Gruppe ist noch aktiv. Ich benötige eines für s4p könnt ihr mir die anderen bitte auch noch zu kommen lassen Danke Grüße Matthias
Gast
#6837514
Sorry Leute falsche Datei verschwischt :-( Benötige sie für diese hier :-) Antwort schreibenBitte melde dich an, um einen Beitrag zu schreiben. |
