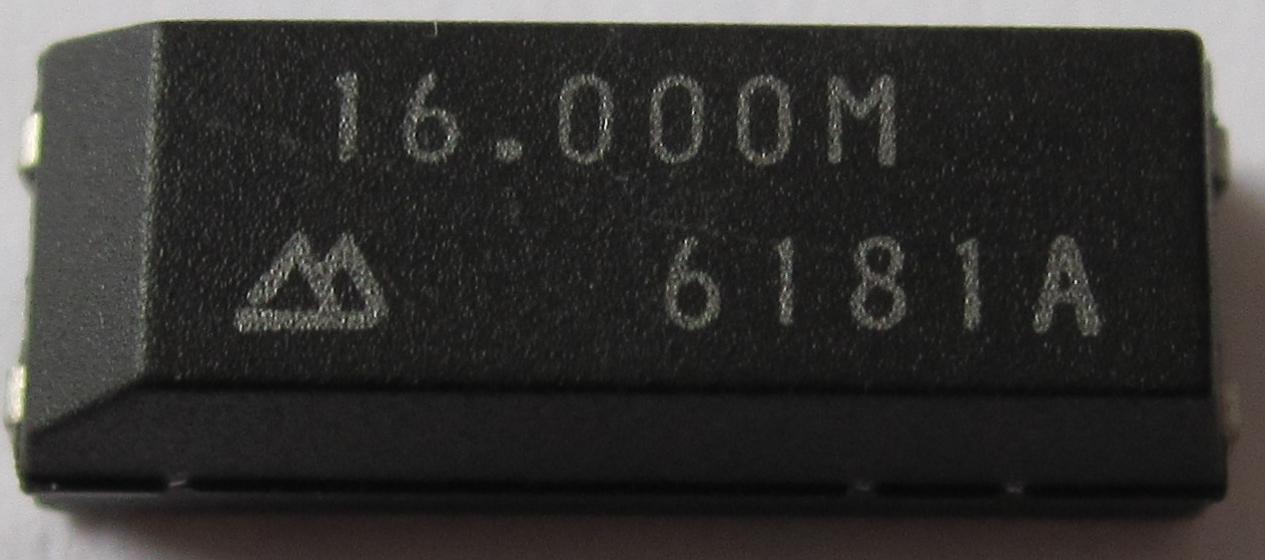

Pinbelegung Quarz oder Quarzoszillator im Plastikgehäuse

[alex (Gast)]

Hallo,

kann mir bitte jemand einen Tipp geben, wo man einen Datenblatt o.ä. zum
Quarz oder Quarzoszillator finden kann. Vielleicht kennt jemand bereits
die Pinbelegung von dem Teil?

Danke,
Alex

[Max D. (max_d)]

US ein Quarz, zwei Pins haben jeweils eine Kurzschluss und bilden mit
den anderen zwei die zwei quarzpins....

[alex (Gast)]

Danke für den Tipp, aber ich messe nirgendwo einen Kurzschluss :(

[Dieter W. (dds5)]

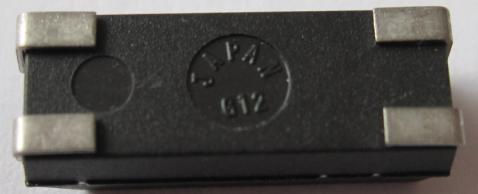

Sieht aus wie ein MX Gehäuse - da ist üblicherweise der Quarz zwischen
den beiden Pins am abgeschrägten Ende.
Die beien anderen Anschlüsse dienen nur der mechanischen Befestigung.

[alex (Gast)]

Ich habe einen "geopfert" und mit dem Seitenschneider die Innereien
untersucht. So sieht die Pinbelegung aus :)
