Hantek DSO-5200A Innenleben

Uwe H. OP Persönliche Seite #2714326
Hi,

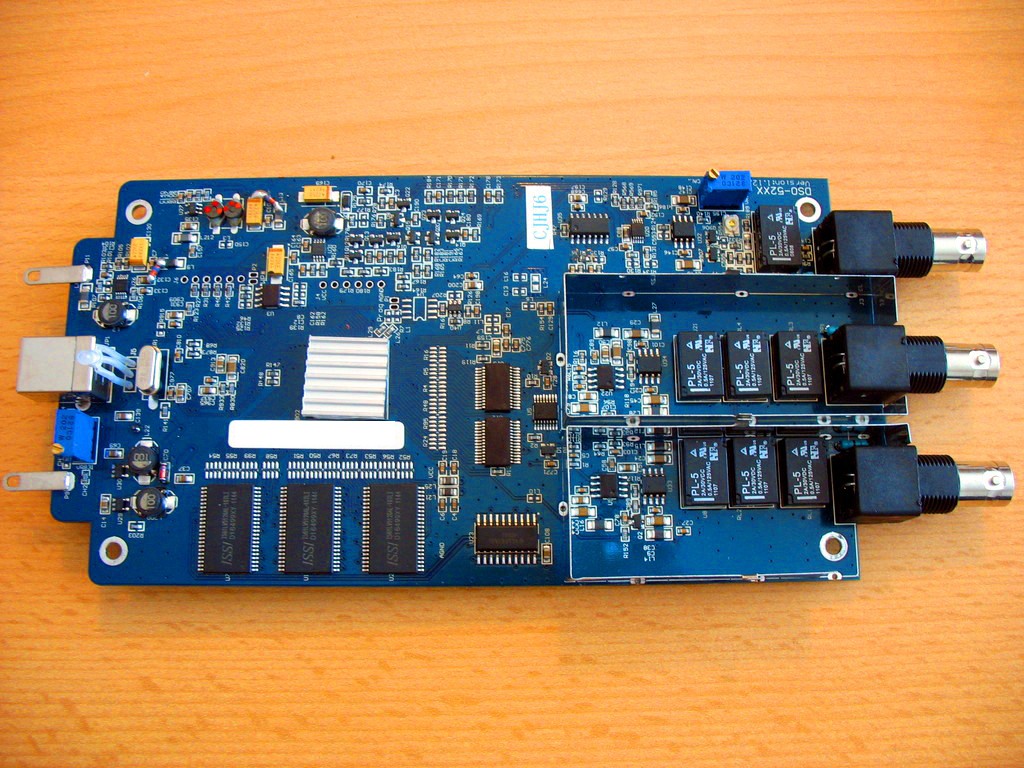

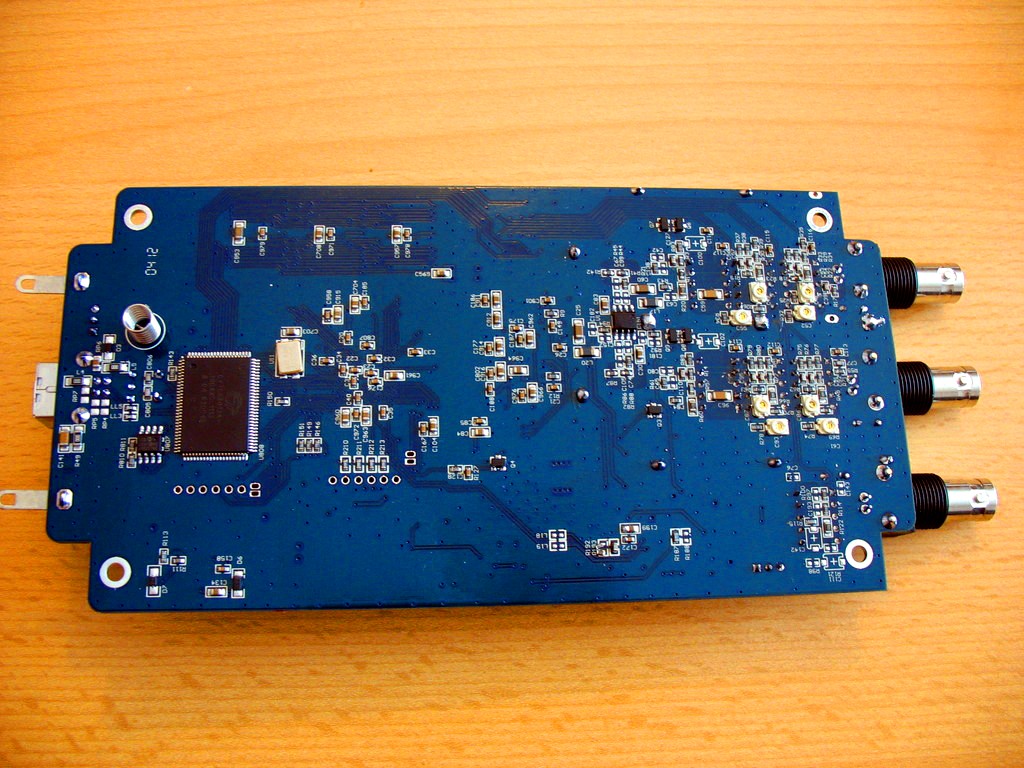

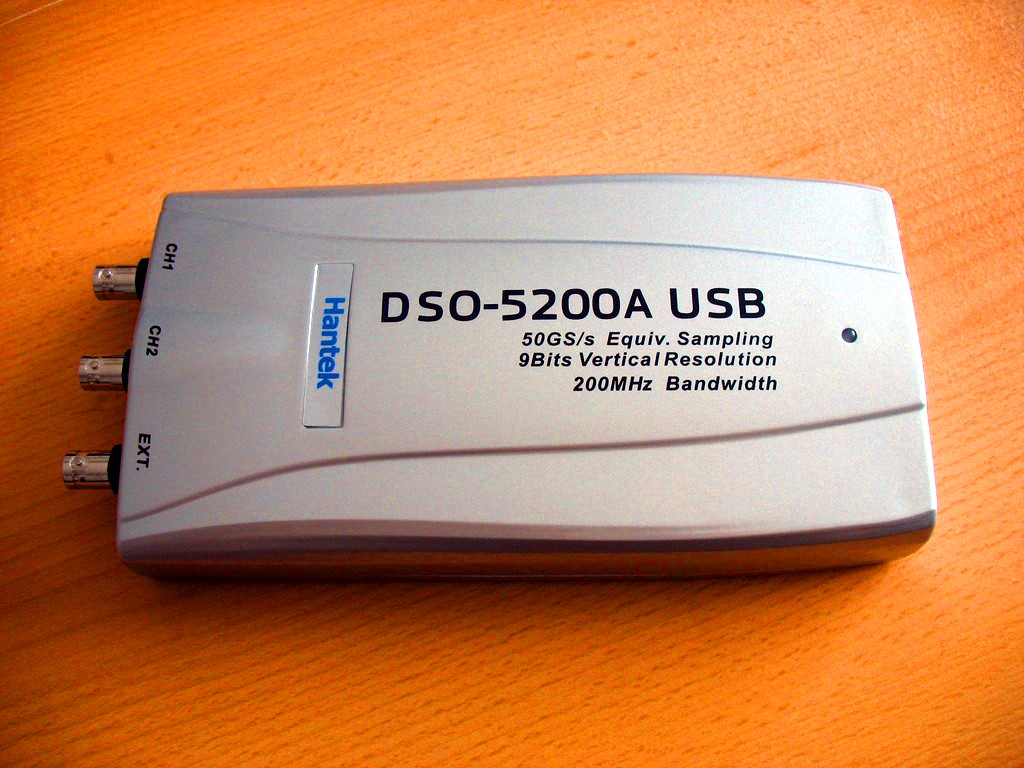

ich hab vor kurzem ein Hantek DSO-5200A USB Oszi zerlegt (sigrok Support
ist geplant, http://www.sigrok.org), hier ein paar Fotos, falls es
jemanden interessiert.

Weitere Fotos (v.a. Nahaufnahmen von einzelnen Chips) und später mehr
Infos:

  http://sigrok.org/wiki/Hantek_DSO-5200A

Einige Chips sind nicht lesbar. Das liegt nicht am Licht oder falschem
Winkel, die wurden vom Hersteller unkenntlich gemacht. Der Chip unter
dem Kühlkörper ist vermutlich ein XILINX CPLD (im Hantek DSO-2090 ist so
einer drin), ist aber nur geraten.

  http://sigrok.org/wiki/Hantek_DSO-2090

Uwe.
