EAGLE: Bauteil um Signale aufzuspalten?

Mr.T Gast 25.06.2012 14:28 #2729898

Lesenswert?

•

Mein Schaltplan in Eagle ist etwas unübersichtlich, da es viel lange
Signalleitungen gibt. Die würde ich gerne abkürzen. In anderen

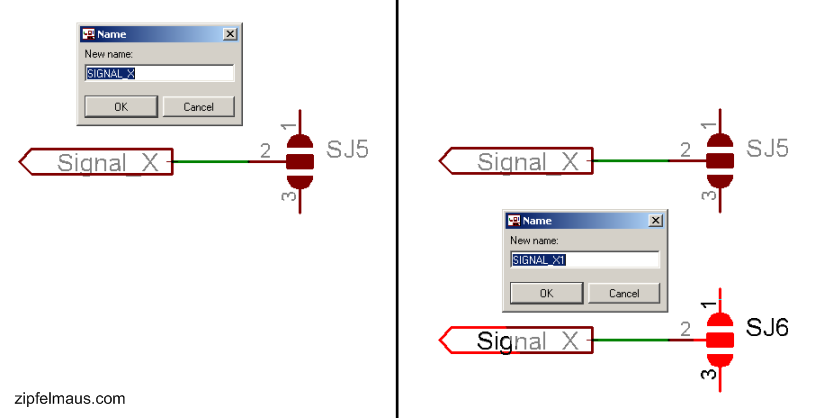

Schaltplänen sehe ich öfters so 5-eckige Beschriftungen (siehe Anhang).

Ich habe schon länger gesucht, aber noch keine Möglichkeit gefunden.
Weiß jemand von euch wie das in Eagle geht?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

David .. (volatile) 25.06.2012 14:29 #2729901

Lesenswert?

•

▲
▼

Also was genau fehlt dir? Die Bezeichner gibt es in den Libs irgendwo
(muesste ich nachsehen), die packst du einfach an gleichnamige Leitungen
und gut ist.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Nicolas S. Gast 25.06.2012 14:30 #2729904

Lesenswert?

•

▲
▼

Suchst Du "Label" ?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Udo Gast 25.06.2012 14:31 #2729907

Lesenswert?

•

▲
▼

Entweder als Bus zeichnen, oder kurze Leitungen zeuchnen und mit "NAME"
dem Signal einen Namen geben. Dort wo das Signal ankommt ebenfalls eine
kurze Leitung zeichnen und dort mit "NAME" den selben Namen zuweisen.
Ih hoffe du verstehst was ich meine.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Edwin S. (etaut) 25.06.2012 14:37 #2729921

Lesenswert?

•

▲
▼

Der Befehl "label xref" tut genau das was du suchst. Einfach eingeben,
mit Enter bestätigen und einen Klick auf die Netzlinie.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Mr.T Gast 25.06.2012 14:38 #2729925

Lesenswert?

•

▲
▼

Genauso wie Edwin es vorgeschlagen hat, habe ich es auch schon versucht.
Aber Eagle hat dann gemeckert, dass die Netznamen gleich sind und
deswegen kann ich leider nicht den gleichen Namen vergeben.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Mr.T Gast 25.06.2012 14:40 #2729929

Lesenswert?

•

▲
▼

Ja!!!!!
Vielen Dank Edwin!

Dein 2. Beitrag ist genau was ich gesucht habe.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Udo Gast 25.06.2012 14:47 #2729946

Lesenswert?

•

▲
▼

Man lernt nie aus.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
