Handlöten von TPS75101QPWP

grünezitrone Gast #2742052
Hallo zusammen,

ich benötige einen Spannungsregler von 5V auf 2V bze 2.5V und habe mich
für den TPS75101QPWP entschieden.

Das von TI bereit gestellte EAGLE package hat jeoch so kleine Pads, dass
ich die kaum von Hand löten kann.
Es sieht so aus wie hier im PDF
http://octopart.com/tps75101qpwp-texas%2Binstruments-526040 (Figure 30).

Wie muss ich die Pads zeichnen, damit der IC wenigstens halbwegs von
Hand lötbar ist?
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Timmo H. #2742078
Über die Pads würde ich mir weniger Gedanken machen als um das
Center-Pad zur Kühlung. Da musst du schon mit Heißluft beigehen, oder
eben von unten nen großen Satz an "uncovered" Durchkontaktierungen rein
machen, damit zu es dann von der Platinen-Unterseite erhitzen kannst.

Ansonsten machst du die Pads halt etwas länger, ca. 1mm länger als die
Beinchen und dann einfach Flux rüber und dann mit dem Löteisen
langziehen (Drag-Methode) http://www.youtube.com/watch?v=t06malVew40
Antwort Zitieren Bearbeiten Löschen Melden Danke
Timmo H. #2742214
Ich denke so sollte das reichen:
http://www.youtube.com/watch?v=d-f-SBC0GrU
Wobei beim TPS75101QPWP ja eh schon Durchkontaktierungen empfohlen sind
wenn der Heatsink auf der anderen Seite der Platine ist (vorletzte
Seite)

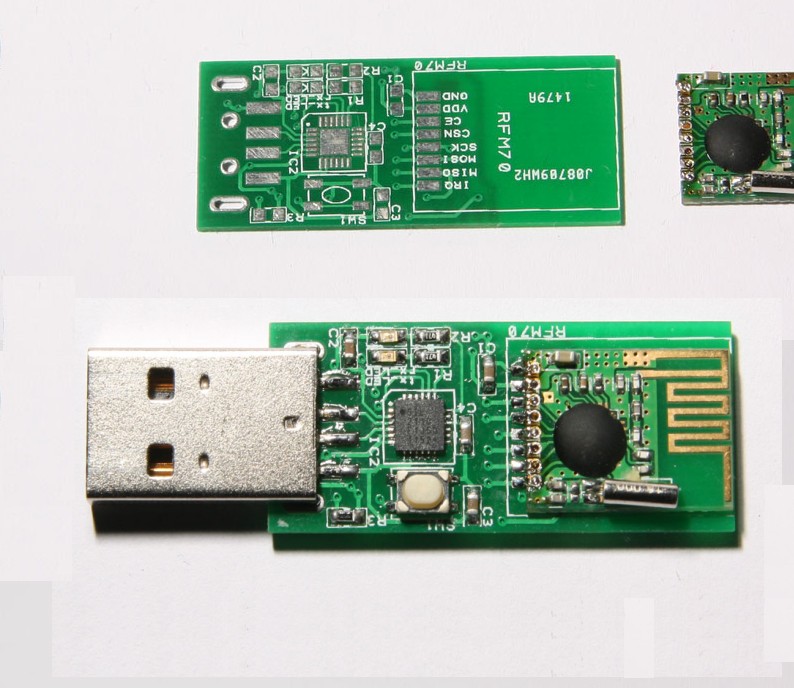

Aus diesem Grund habe ich mir auch eine Heißluft-Lötstation aus China
für 40€ gekauft. War die "Investition" auf jeden Fall wert. Da bekomme
ich eigentlich alles mit gelötet.

Also auch eben die QFN inkl. Centerpad
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
