Hallo, bin neu beim zeichnen in Eagle. Es handel sich um eine doppelseitigen Platine. die eine Seite soll sich um ein positives Signal handel, die ander um das negative. Ich möchte auf beiden Seiten wirepad einfügen um 16x +/- Abgänge zu erhalten, desweiteren sollten löcher vorhanden sein um eine Zugentlastung herzustellen. Meine Frage gibt es eine fertige lib dazu. Bekomme bei der DRC Prüfung immer nur fehler.
Gast
#2762832
Kannst du das auch als Bild (png,...) hochladen? Nicht jeder hat immer eagle zur verfügung. Und erklär bitte nochmal genauer, was die Platine machen soll. Einfach nur auf der einen Seite eine positive Spannungg bereitstellen und auf der anderen Seite eine negative? Erklär das bitte nochmal etwas verständlicher...
Es soll auf TOP MINUS und auf BOTTOM Plus liegen, da in Summe ca 40A gezogen werden sollte die Platine als Zweiseitige ausgeführt werden. Die Abgänge sollen auf beiden Seiten zur verfügung stehen.

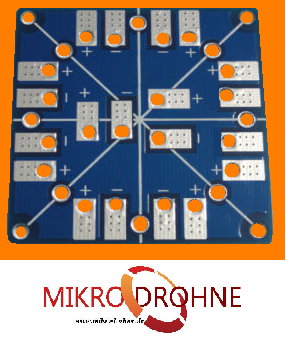

habe ein Bild zur besseren erklärung gefunden.
Angehängte Dateien:
-
(100 KB)
Du musst ein Polygon auf TOP und BOTTOM machen und entsprechend benennen...
Hast Du Dir das so vorgestellt? Ich habe die Pads gelöscht und durch selbst gezeichnete Polygone ersetzt. fchk
Ja danke, genau so was hab ich gesucht.
