Debuggen eines RxD-Signals bei angeschlossenem Dragon?

H. G. (ledi) OP 10.08.2012 08:56 #2788495

Lesenswert?

•

Hallo,

ich möchte ein eigehendes RxD-Signal am Mikrocontroller mit dem Debugger
überwachen, um zu sehen, ob mein RxD-Interrupt anspringt.

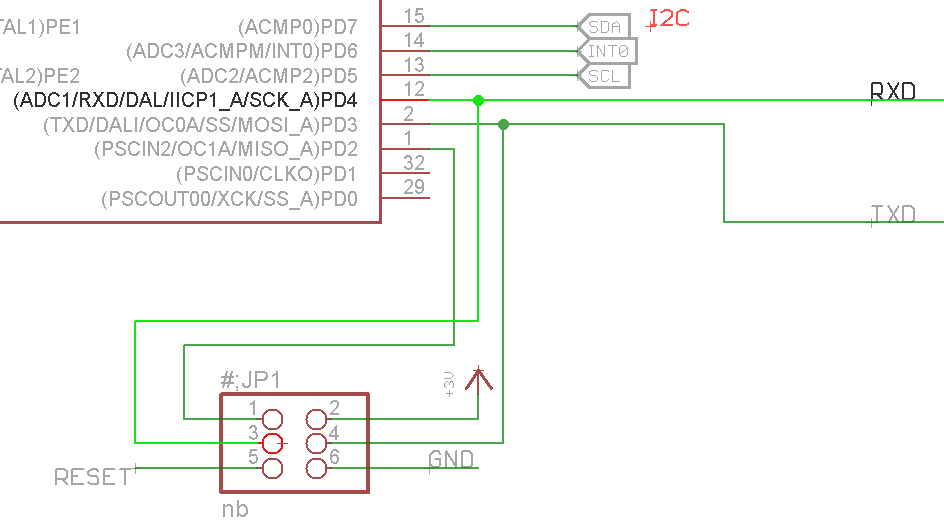

Ich habe aber das Problem, dass auch mein Dragon Programmer auf dieser
Leitung hängt und somit das RxD-Signal blockiert.

Wie kann ich das lösen?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Hans Gast 10.08.2012 10:06 #2788601

Lesenswert?

•

▲
▼

Mit einem Voltmeter.
Im RxD Interrupt setzt du einen Pin auf High.
Vor Interrupt Pin 0V, nach erfolgreichem Anspringen des Interrupt 5V.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

spess53 Gast 10.08.2012 10:22 #2788619

Lesenswert?

•

▲
▼

Hi

>Wie kann ich das lösen?

Zum Debuggen nur die notwendigen Anschlüsse (RESET/VCC/GND) verbinden.

MfG Spess

Antwort Zitieren Bearbeiten Löschen Beitrag melden
