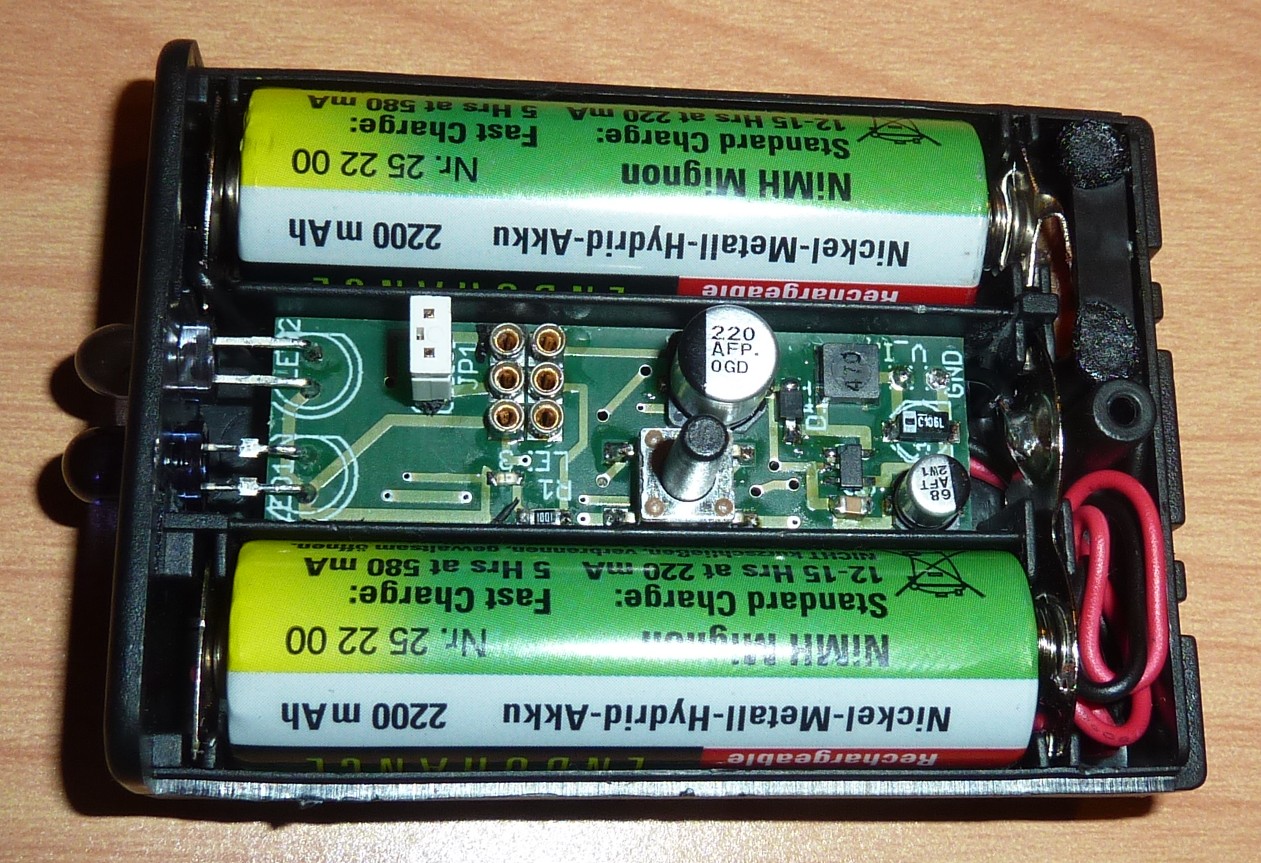

Hallo, ich biete meine überschüssigen Platinen zum Selbstkostenpreis von 8 EUR (inkl Versand) von meinen Mini-TV-B Gone Projekt an. Schaltplan, Aufbauanleitung, Bauteileliste liefere ich natürlich mit (per Mail). Die Platine hat die Maße 14.5 mm x 46.5 mm. Das Projekt basiert auf der TV-B Gone von www.ladyada.net. Allerdings deutlich verkleinert. Mein Ziel war es nun die TV-B Gone (Universal TV Ausschalter) komplett in dem 3 x AA Batterie-Gehäuse (68 mm x 47 mm x 18 mm) unterzubringen und trotzdem den Vorteil einer hohen Eingangsspannung (höhere Ausgangsleistung der LEDs) zu behalten. Anstelle der dritten Batterie ist nun die Platine eingesetzt. Die Anzahl der LEDs habe ich von 4 auf 2 reduziert. Zusätzlich kommt ein Step-Up Wandler zum Einsatz, welcher die Eingangsspannung der Akkus oder Batterien von 2.4 V bzw. 3 V auf 5 V transformiert. Das angehängt Foto zeigt den fertigen Aufbau im Batteriegehäuse. Die Bauteile für die TV-B Gone habe ich bei Reichelt bestellt. Die Teile für den Step-Up Wandler sowie die Einlötbuchsen habe ich von Farnell. Dieser ist aber nicht zwingend notwendig, die TV-B Gone kann auch nur mit zwei AA Batterien betrieben werden. Bei Interesse eine PN senden. Gruß
